FRANÇAIS
5
1076
Boulon de
suspension
Ligne centrale du
trou de canalisation
265
1236
265
Plaque de
montage
1)
2)
5~7mm
Intérieur Extérieur
Mur
Plaque latérale
Suspension d'entrée
Panneau d'accès
Vis de
suspension

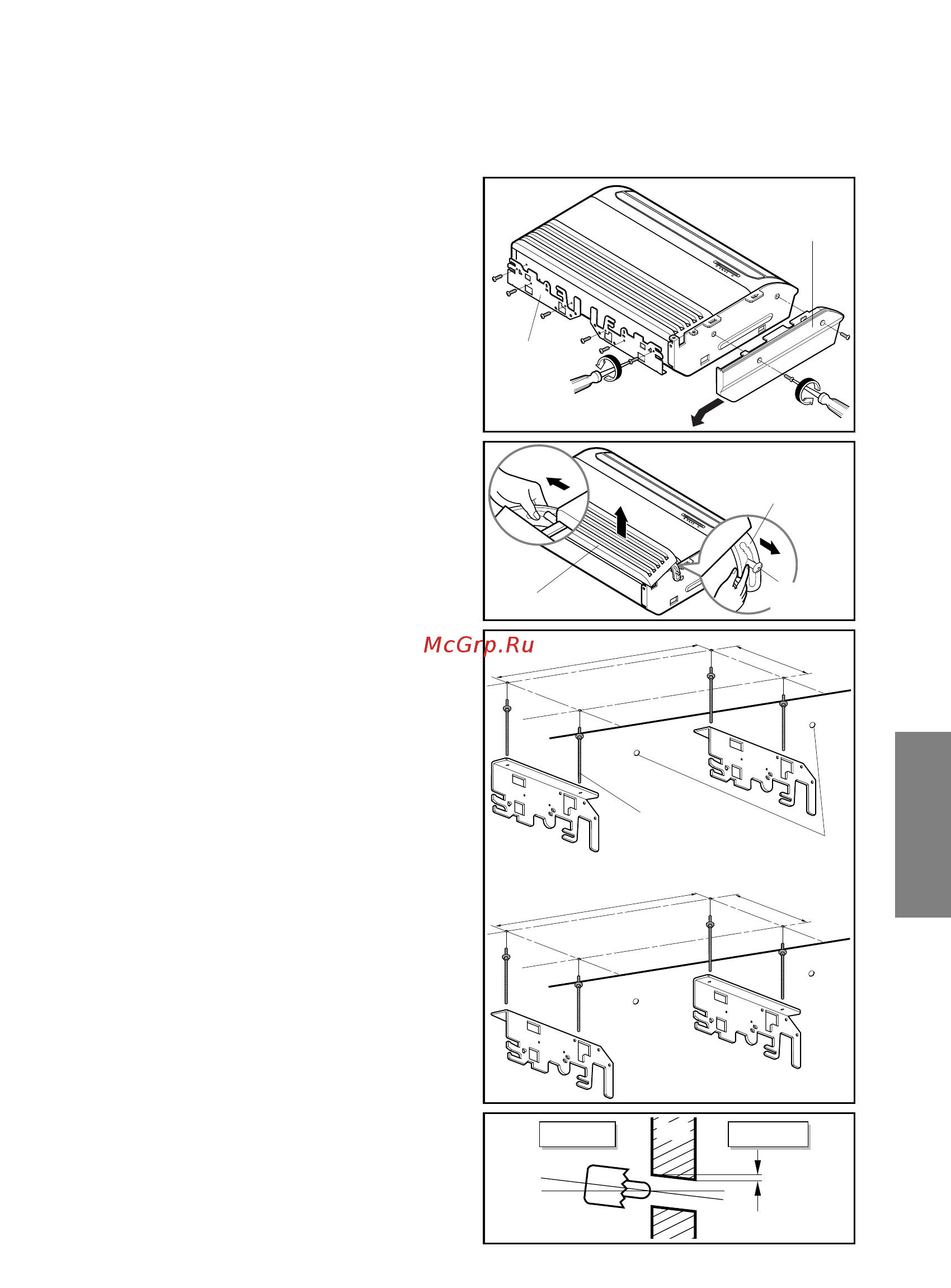

2. Installation de l'unité intérieure
■ Préparer l'installation avant de l'entreprendre
Plaques
• Les plaques de montage sont fixées en bas de
l'unité intérieure.
Déposer les plaques en retirant les 3 vis de
chaque côté (3 par plaque).
• Déposer les plaques latérales droite et gauche
en retirant les 2 vis par côté pour chaque
plaque.
• Tirer les deux côtés du panneau d'accès vers
l'avant. Elles s'arrêtent sur une position
légèrement inclinée.
• Décrocher la suspension d'entrée de la vis de
suspension (côtés droit et gauche).
• Déposer le panneau d'accès.
1) Installation au plafond
• Mesurer et repérer la position des boulons de
suspension et du trou de canalisation.
• Percer dans le plafond le trou destiné à l'écrou
d'ancrage.
¡ Avant de fixer les plaques de montage,
choisir leur sens de torsion (intérieur ou
extérieur) selon les particularités de
l'installation.
• Percer le trou de canalisation dans le mur à
l'aide d'un embout scie trépan de ø 70 mm,
avec une légère inclinaison vers l'extérieur.
