Ciat Splitciat SD 10 [3/11] Positioning of the condensing unit external section
![Ciat Splitciat SD 10 [3/11] Positioning of the condensing unit external section](/views2/1436982/page3/bg3.png)
3

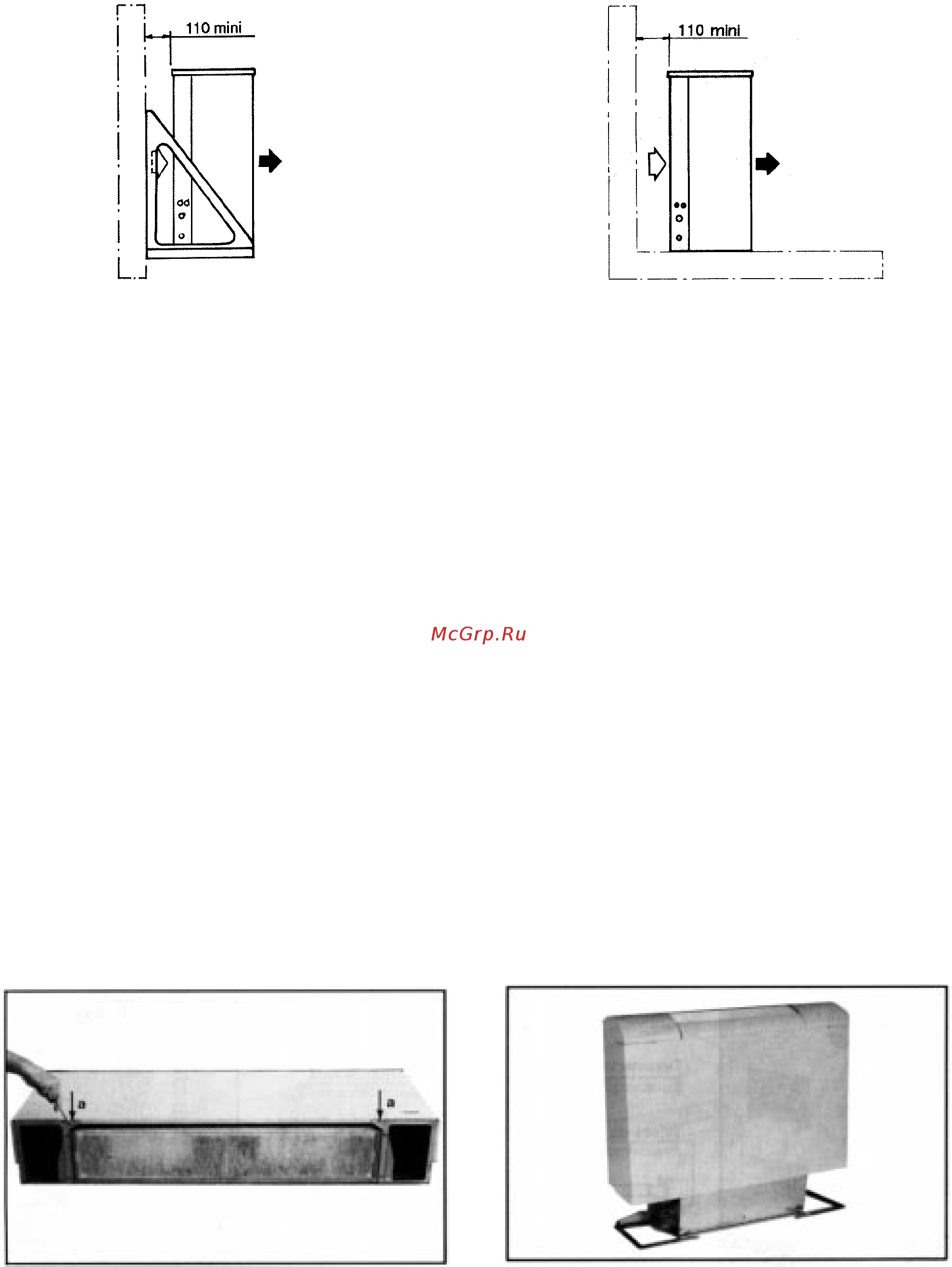

Mise en place du groupe de conden-
sation (Section extérieure)
Fig. 6 : Montage en allège (Kit ”chaise support mural”
en option avec le plan de montage).
Fig. 7 : Posé au sol.
Positioning of the condensing unit
(External section)
Fig. 6 : Undersill mounted ( With the ”wall support
bracke ” kit optional and assembly drawing).
Fig. 7 : Floor mounted.
Dans certains cas il peut être nécessaire de surélever
l’appareil (hors d’eau et de neige).
Attention :
Le groupe de condensation doit toujours rester en posi-
tion verticale lors de toutes manipulations.
La batterie sera positionnée coté mur mais ne devra
pas être plaquée contre celui-ci : il faut toujours respec-
ter la distance minimale de 110 mm entre la batterie et
le mur.
Installation des SPLITCIAT SD et
SD.C
Afin de réaliser les raccordements frigorifiques et élec-
triques, il est nécessaire de démonter les carrosseries
des unités intérieure et extérieure.
Démontage de la carrosserie de la
section intérieure
1) Dévisser les 2 vis métriques M6 A (rep. a)
(clé de 10) qui se trouvent sous la face avant.
2) Soulever verticalement la carrosserie pour la déga-
ger de l’ensemble batterie-ventilateur.
In certain cases, it might be necessary to raise the unit
(to protect from water and snow).
Attention :
The condensing unit must remain vertical when handl-
ing the unit.
The coil will be positioned toward the wall but should not
be tight against it. A minimum space of 110 mm be-
tween the coil and the wall must be respected.
SPLITCIAT SD and SD.C installation
In order to make the cooling and electrical connections,
the casing of the internal and external units must be
disassembled.
Dismounting of the internal section
assembly casing
1) Unscrew the 2 metric screws M6 A (ref. a)
(wrench 10) located underneath the front face.
2) Lift the casing vertically to disengage it from the
fan-coil assembly.
