11

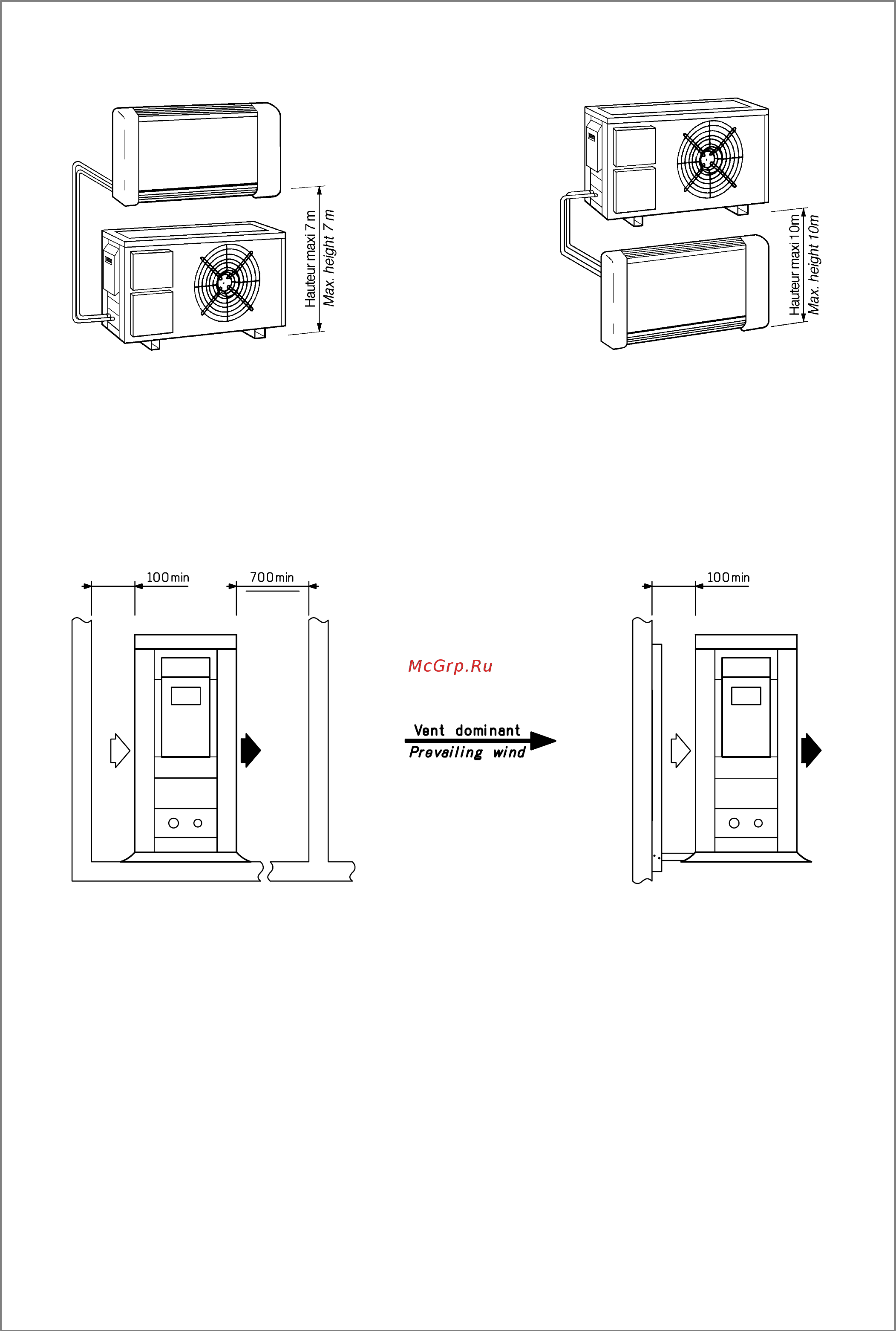

Note : 7 m modèle ISE
Nota : 7 m model ISE
Fig.1 : Posé au sol.
Fig. 2 : Suspendu au mur ”montage en allège”.
(kit ”chaise support mural” en option avec plan de montage).
Fig. 1 : Floor mounted.
Fig. 2 : Wall mounted ”undersill mounting”.
(”wall support bracket” kit is delivered as an option together
with the mounting instructions).
Fig. 1 Fig. 2
Dans certains cas, il peut être nécessaire de surélever
l’appareil (hors d’eau et de neige).
Attention : le groupe de condensation doit toujours rester en
position verticale lors de toutes manipulations.
La surface portante doit être en mesure de supporter le poids
de l’appareil et minimiser la transmission des vibrations.
La batterie sera positionnée côté mur mais ne devra pas être
plaquée contre celui-ci. Il faut toujours respecter la distance
minimale de 100 mm entre la batterie et le mur.
Aucun obstacle ne doit gêner l’aspiration d’air sur la batterie
et au refoulement du ventilateur.
L’emplacement doit offrir les dégagements nécessaires aux
opérations de maintenance.
Etudier avec soin l’implantation du groupe, choisir un
emplacement compatible avec les exigences de
l’environnement (niveau sonore, intégration dans le site,
etc.).
SPLITCIAT série ISEV : une attention particulière sera
apportée à son implantation afin que les condensats ne
soient pas rejetés sur une zone de passage.
In certain cases, it might be necessary to raise the unit (to
protect from water and snow).
Attention : the conditioning assembly must remain vertical
when handling the unit.
The leaving surface must be able to support the weight of the
unit and minimize the transmission of vibrations.
The coil will be positioned toward the wall but should not be
tight against it. A minimum space of 100 mm between the coil
and the wall must be respected.
The air inlet to the coils and the fan discharge outlet must not
be obstructed.
The siting must offer the space required for maintenance
operations.
Study with care the position of the unit, and chose a location
compatible with the requirements of the surrounding (sound
level, other equipments, etc.).
SPLITCIAT series ISEV : Pay particular attention when
positioning the unit ; condensates should not be discharged
on a passage-way.
