Ciat Splitciat ISEV 18L [8/27] Fixation and connection of the internal section under ceiling mounting
![Ciat Splitciat ISEV 18L [8/27] Fixation and connection of the internal section under ceiling mounting](/views2/1437016/page8/bg8.png)
8
Fixation et raccordement de l’unité
intérieure - montage “plafonnier” :
Modèles 10L, 12L, 18L et 24L
Attention : le montage plafonnier n’est pas compatible avec
l’option batterie électrique.
Fixation and connection of the internal
section - “under-ceiling” mounting :
Models 10L, 12L, 18L and 24L
Attention : the ”under ceiling” mounting is not compatible
with the electrical battery option.
L’installation du l’unité intérieure en
plafonnier se fera à l’aide du kit de
suspension.
a) Fixer les 2 supports au plafond
en respectant l’écartement prescrit
(gabarit fourni).
L’appareil devra être éloigné d’au
moins 95 mm du mur. (Voir page 4).

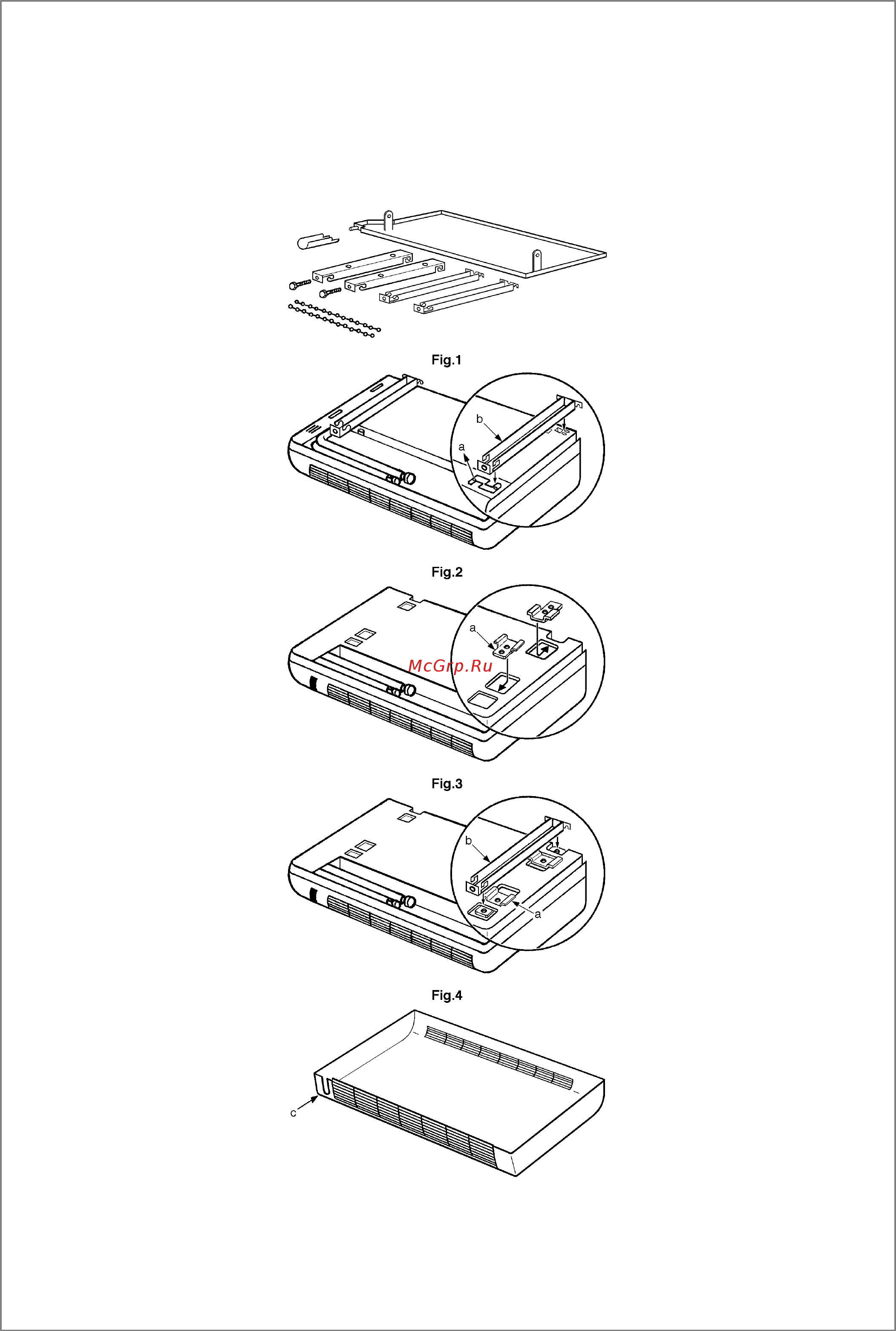

b) Modèles 10 L et 12L (fig. 1) :
– Enlever les supports (rep. a) si-
tués à l’arrière de l’appareil.
– Mettre en place les nouveaux
supports (rep. b).
Modèles 18L et 24L (fig. 2
et 3) :
– Fixer dans les trous les quatre
plaques de fixation (rep. a).
– Mettre en place les nouveaux
supports (rep. b).
c) Enlever la carrosserie du climati-
seur pour découper le passage d’é-
vacuation des condensats suivant
le prédécoupage.
(fig. 4 - rep. c).
The installation of the indoor uni
t
under the ceiling is done using the
suspension kit.
a) Fix the 2 support brackets on the
ceiling, respecting the prescribed
distance apart (spacing gauge pro-
vided).
The unit is to be kept at least 95 mm
away from the wall. (See page 4).
b) Models 10L and 12L (fig. 1) :
– Withdraw the supports (ref. a)
located at the rear of the unit.
– Position the new supports (ref. b).
Models 18L and 24L (fig. 2 and 3) :
– Position the 4 fixation plates in
the holes (ref a).
– Position the new supports (ref. b).
c) Withdraw the air conditioner cas-
ing, then remove the covers on the
pre-cut condensates drain pipes
(fig. 4 - ref. c).
