Tuyaux groupe
interne
Ecrou évasé Tuyaux
FRANÇAIS

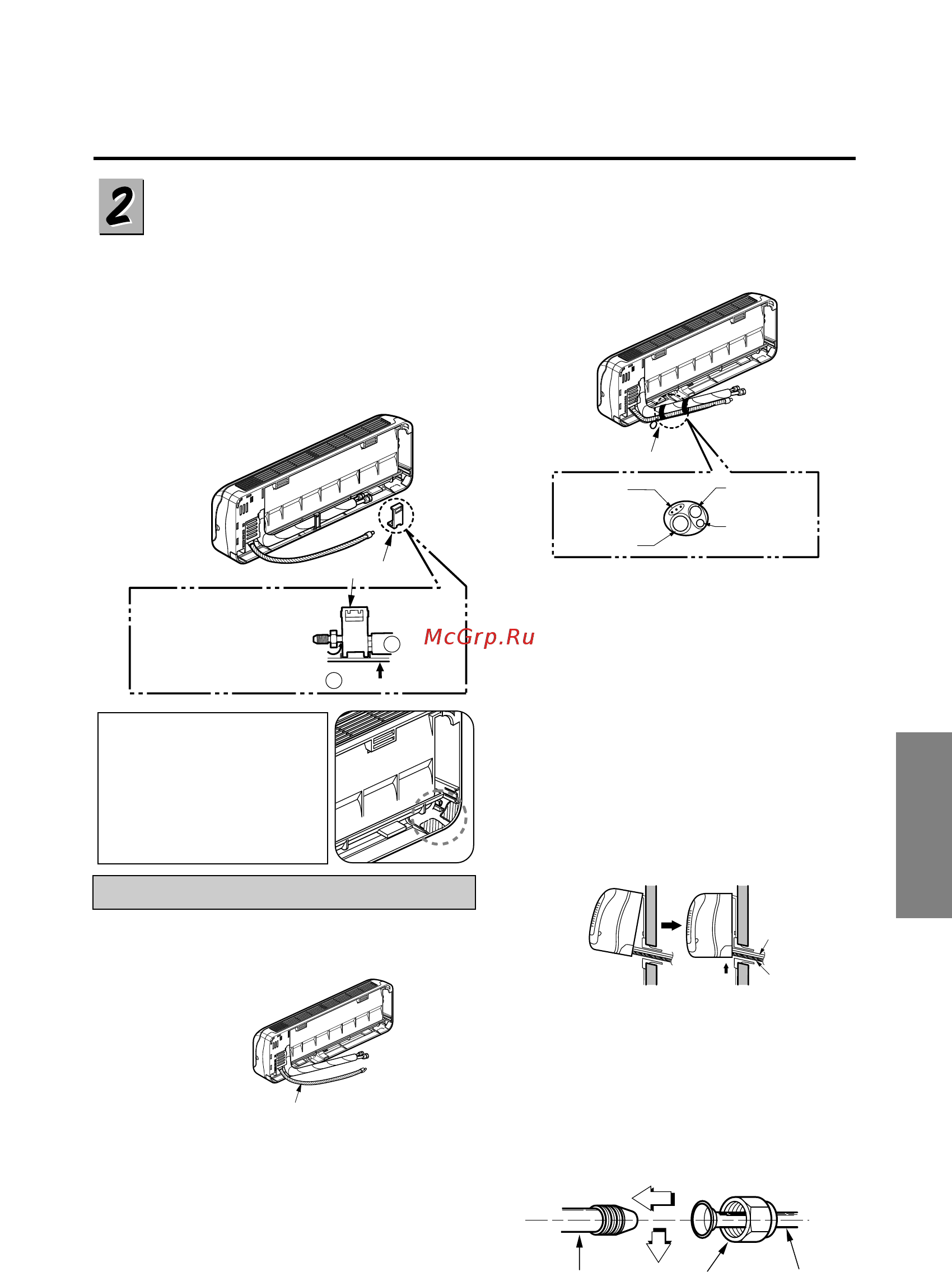

Branchement des tuyaux
--Interne
■ Préparation des tuyaux et du tuyau flexible
de vidange du groupe interne pour
l’installation à travers le mur.
■ Enlevez l’arrêt des tuyaux en plastique (voir
l’illustration ci-dessous) et extraire les
tuyaux et le tuyau flexible du châssis.
■ Remettez le support des tuyaux en
plastique dans la position originale.
1. Faites passer les tuyaux internes et le
tuyau flexible de vidange en direction
de l’arrière gauche.
2. Stecken Sie das Verbindungskabel
vom Branchez le câble de
branchement à partir du groupe
externe dans le groupe interne à
travers le trou pour les tuyaux.
■ Ne branchez pas le ce branchez pas le
câble au groupe interne.
■ Faites un petit noeud coulant avec le câble
pour le brancher facilement plus tard.
3.
Regroupez les tuyaux, le tuyau flexible de
vidange et le câble. Vérifiez que le tuyau flexible
de vidange soit placé en position inférieure dans
le groupe. Si vous le mettiez en position
supérieure, cela pourrait provoquer un
débordement à l’intérieur du groupe.
Remarque : Si le tuyau flexible de vidange
passe à l’intérieur de la pièce, isolez le tuyau
avec du matériel isolant* pour que les gouttes
éventuelles de condensation ne provoquent
pas de dommages aux meubles et au
plancher.
* Nous suggérons du polyuréthanne expansé
ou équivalent.
4. Installation groupe interne
■
Accrochez le groupe interne sur la surface supérieure du
plateau d’installation. (Accrochez deux crochets de la
partie supérieure du groupe interne au bord supérieur du
plateau d’installation.) Vérifiez que les crochets soient
bien insérés sur le plateau d’installation en le déplaçant
vers la droite ou la gauche.
Appuyez sur le côté inférieur droit et gauche du
groupe contre le plateau d’installation jusqu’à ce
que les crochets soient insérés dans leurs
logements (on entend le bruit de l’enclenchement).
5.
Branchement des tuyaux au groupe interne et le
tuyau flexible de vidange au tuyau de vidange.
■ Alignez le centre des tuyaux et serrez à la main
l’écrou évasé.
Pour les tuyaux arrière gauches
ATTENTION
Pendant l’installation, vérifiez que les
composants restants sont bien
enlevés pour ne pas endommager les
tuyaux et le tuyau flexible de vidange,
surtout le câble d’alimentation et le
câble de branchement.
Pour enlever le support,
appuyez sur la partie
inférieure du châssis
vers le haut à côté du
support, et tirez la
languette.
Support tuyaux
Pousser
Appuyer sur
2
1
Tuyau flexible de vidange
Câble de
branchement
Noeud coulant
Tuyaux côté
gaz
Tuyaux
côté liquide
Tuyau flexible
de vidange
Tuyau de
vidange
Câble de
branchement
