9
Ruban vinylique
Tuyau de
branchement
Câble de
branchement=
Tuyaux du
groupe
interne
Tuyau
Ruban vinylique
(large)
Entourez avec du
ruban vinylique
Bandelettes en plastique.
Matériel isolant
Clé
torsiométrique
Tuyaux groupe interne
Clé fixe
Tuyau de
raccord
Ecrou évasé
Tuyaux groupe
interne
Ecrou évasé Tuyaux
FRANÇAIS

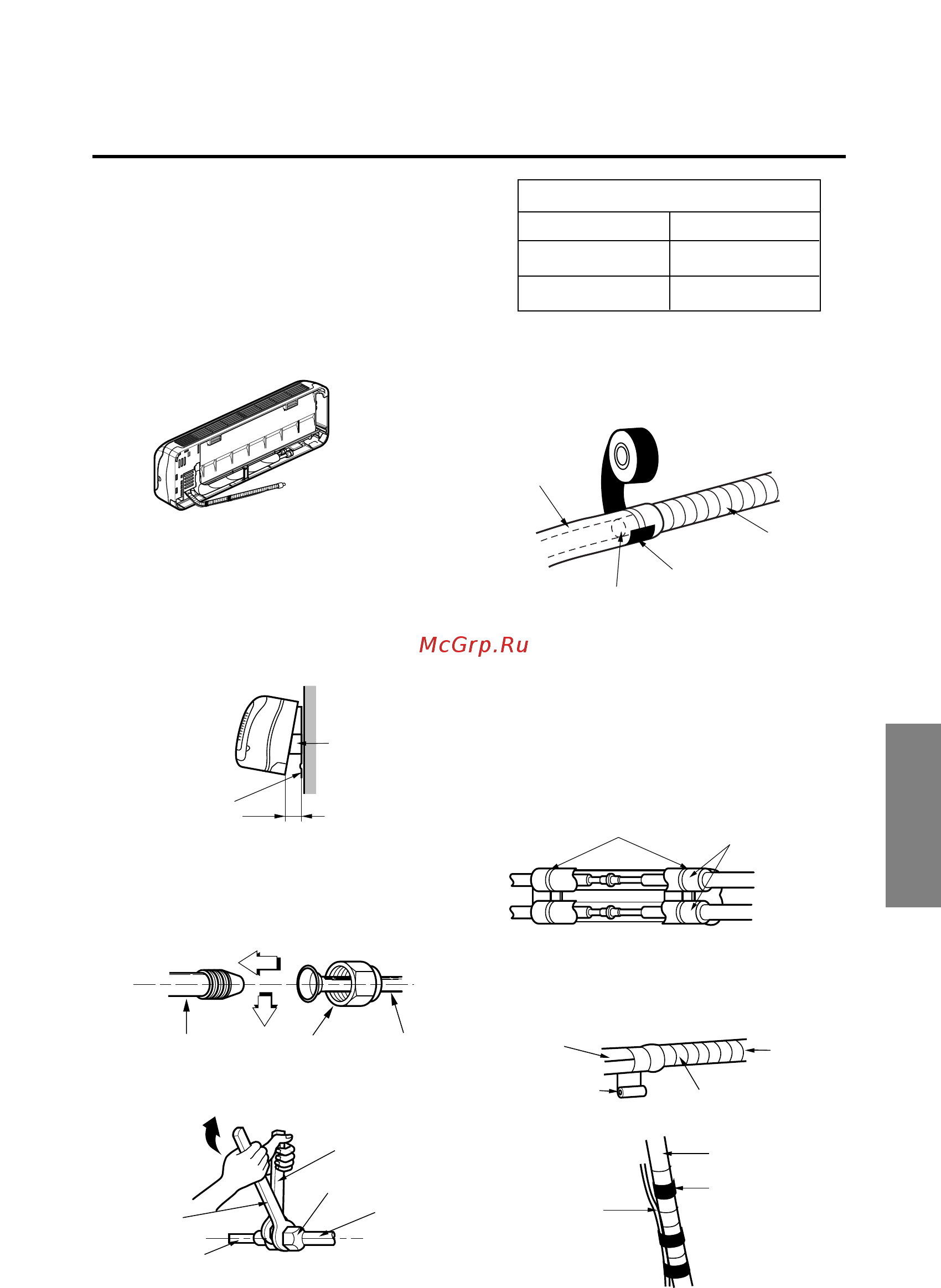

3. Introduisez le câble de branchement dans le
groupe interne.
■ Ne branchez pas le câble au groupe interne.
■ Faites un petit noeud coulant avec le câble
pour un branchement plus facile plus tard.
4. Entourez le tuyau flexible de vidange et le
câble de branchement.
■ Câble de branchement
5. Installation du groupe interne
■ Accrochez le groupe interne aux crochets
placés dans la partie supérieure du plateau
d’installation.
■ Introduisez l’entretoise, etc. entre le groupe
interne et le plateau d’installation et séparez la
partie inférieure du groupe interne de la paroi.
6. Branchement des tuyaux au groupe interne et
le tuyau flexible de vidange au tuyau de
vidange.
■ Alignez le centre des tuyaux et serrez à la
main l’écrou évasé.
■ Serrez l’écrou évasé avec une clé.
■ Quand vous allongez le tuyau flexible de
vidange du groupe interne, installez le tuyau
de vidange.
7. Entourez la portion de raccord de matériel
isolant.
■ Superposez le matériel d’isolation du tuyau de
raccord et le matériel d’isolation du tuyau du
groupe interne. Combinez avec du ruban
vinylique pour qu’il n’y ait pas d’espace libre.
■ Entourez la section de logement des tuyaux
arrière avec du ruban vinylique.
3/8"[4.2kg
.
m] 1/4"[1.8kg
.
m]
1/2"[5.5kg
.
m] 1/4"[1.8kg
.
m]
Dimensions tuyau (Torsion)
Gaz
Liquide
Plateau
d’installation
Entretoise
Groupe
interne
8cm
Ruban en vinyle (étroit)
Adhésif
Tuyau de
vidange
Tuyau flexible de
vidange groupe interne
