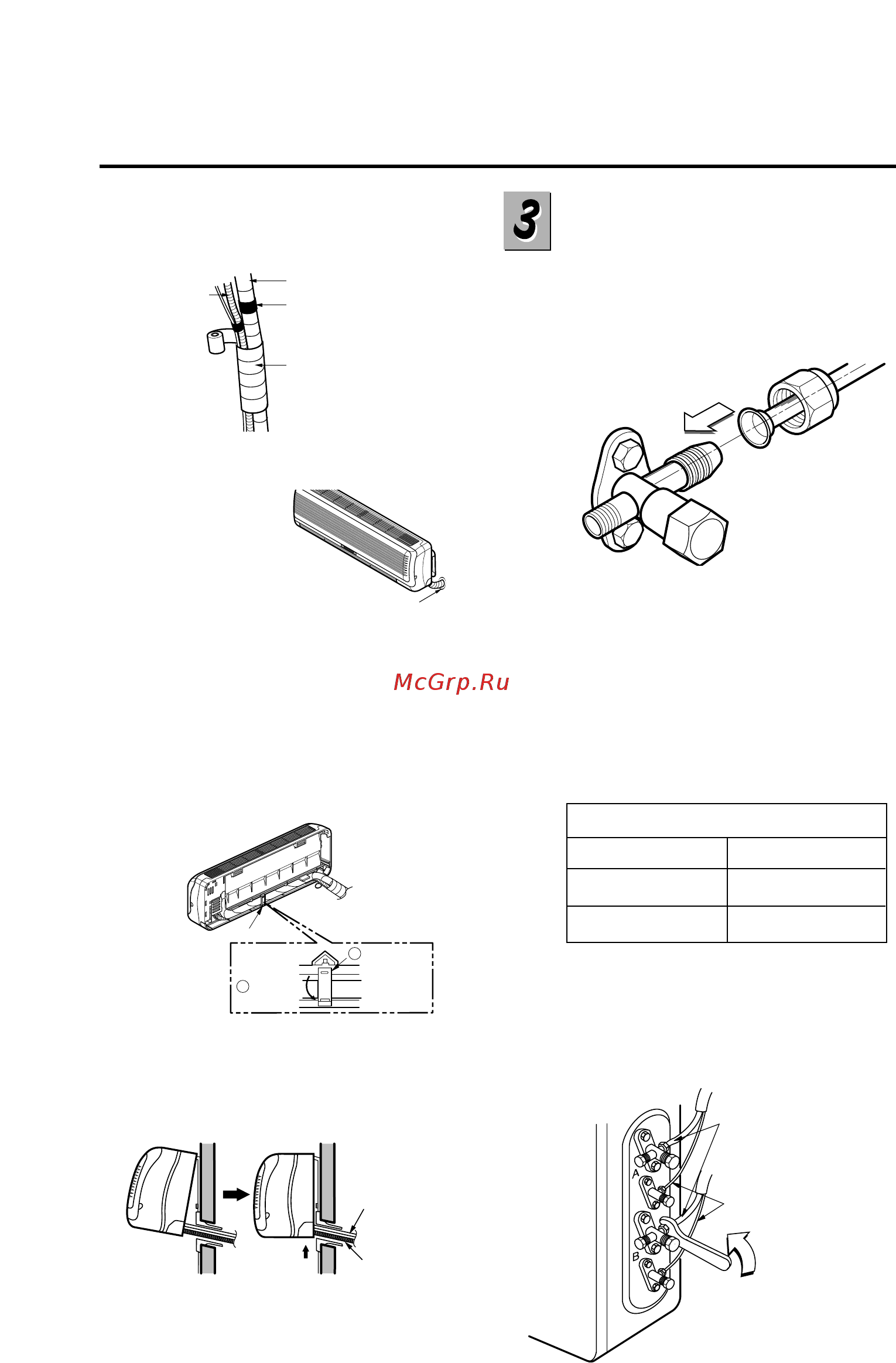

Ciat Stella 30 H3 R 410 A [10/14] Branchement des tuyaux externe
![Ciat Stella 19 H2 [10/14] Branchement des tuyaux externe](/views2/1437028/page10/bga.png)
10
Tuyauterie côté gaz
(diam. plus gros)
Tuyauterie côté liquide
(diam. plus petit)
Clé dynamométrique
UNITE-B
UNITE-A
Unité extérieure
Tuyau flexible
de vidange
Câble de
branchement
■ Entourez ensemble les tuyaux et le tuyau
flexible de vidange avec du ruban en toile
dans la partie où ils s’insèrent dans la section
de logement arrière des tuyaux.
8. Faites passer de nouveau les tuyaux et le
tuyau flexible de vidange à travers la partie
arrière du châssis.
9. Tuyaux pour le passage à travers le trou
pour les tuyaux.
■ Introduisez les tuyaux et le tuyau flexible de
vidange dans la partie arrière du châssis avec
le support pour tuyaux.
■ Accrochez le bord du support pour tuyaux au
filetage du châssis et appuyez sur la partie
inférieure du support pour tuyaux de manière
à l’accrocher à la partie inférieure du châssis.
10. Installation du groupe interne
■ Enlevez l’entretoise.
■ Vérifiez que les crochets sont bien insérés dans
leur logement sur le plateau d’installation en les
déplaçant à droite et à gauche.
Appuyez sur les parties inférieures droite et gauche du groupe
contre le plateau d’installation jusqu’à ce que les crochets soient
bien insérés dans leurs positions (on entend l’enclenchement).
Branchement des tuyaux -
Externe
1. Aligner le centre des tuyaux et serrer
suffisamment l’écrou évasé avec les
doigts.
2. Puis serrer l’écrou évasé avec une clé
torsiométrique jusqu’à ce que l’on
entende le clic de la clé.
■ Quand l’on serre l’écrou évasé avec la
clé torsiométrique, faire attention que la
direction de serrage corresponde à la
flèche sur la clé.
Tuyau flexible
de vidange.
Ruban vinylique
(étroit)
Tuyau
Entourez avec du
Ruban vinylique
(large)
Tuyaux pour le passage à
travers le trou pour les tuyaux
Support pour tuyaux
Crochet
Appuyer
2
1
3/8"[4.2kg
.
m] 1/4"[1.8kg
.
m]
1/2"[5.5kg
.
m] 1/4"[1.8kg
.
m]
Dimensions tuyau (Torsion)
Gaz Liquide
