Ecrou évasé
Tuyau de cuivre

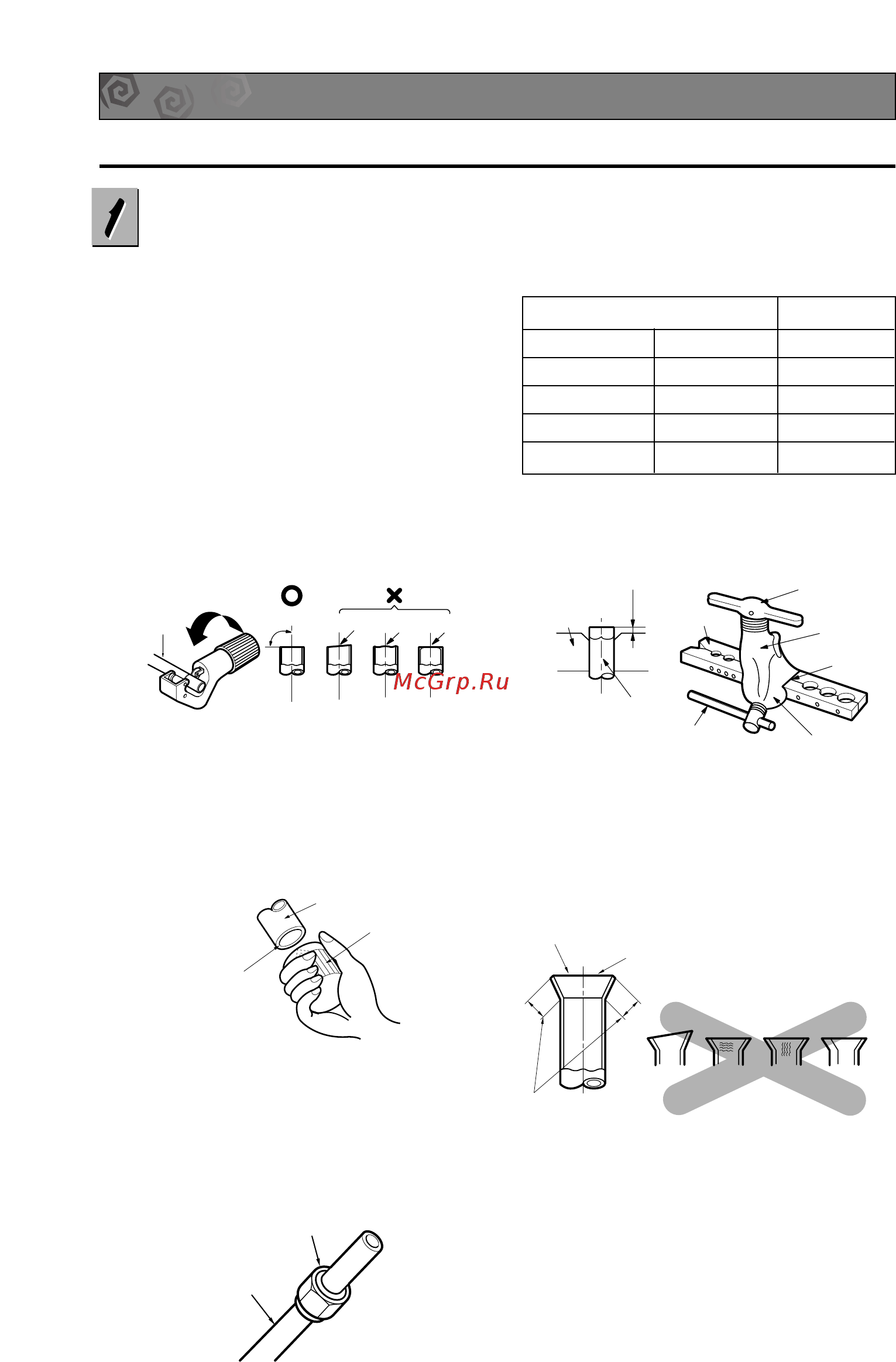

TRAVAIL D’EVASEMENT ET BRANCHEMENT DES TUYAUX
Travail d’évasage
La cause principale des fuites de gaz, ce
sont des défauts dans le travail
d’évasement. Effectuer correctement le
travail d’évasement en suivant les
instructions suivantes.
1. Couper le tuyau et le câble
■ Utiliser les éléments pour les tuyaux
accessoires ou les tuyaux achetés
localement.
■ Mesurer la distance entre le groupe externe
et le groupe interne.
■ Couper les tuyaux à une longueur légèrement
supérieure à celle qui a été mesurée.
■ Couper le câble 1,5 m plus long que la
longueur du tuyau.
2. Enlever les bavures
■ Enlever complètement les bavures de la
section coupée du tuyau.
■ Diriger l’extrémité du tuyau en cuivre
vers le bas pour éviter la chute des
bavures à l’intérieur des tuyaux.
3. Insertion de l’écrou
■ Enlever les écrous évasés reliés aux
groupes interne et externe, puis les
insérer sur le tuyau après avoir terminé
d’enlever les bavures. (On ne peut pas
les insérer après avoir terminé le travail
d’évasage.)
4. Travail d’évasage
■ Utiliser l’outil d’évasage indiqué ci-dessous
pour effectuer ce travail.
Serrer le tuyau de cuivre dans une barre ou
une forme comme indiqué dans le tableau des
dimensions ci-dessus.
5. Contrôle
■ Comparer le travail d’évasage avec la figure.
■ Si l’évasage semble défectueux, couper la
section évasée et refaire l’évasage.
Tuyau de
cuivre
90°
Incliné Impair Brut
Tuyau
Alésoir
Pointe vers
le bas
Outside diameter A
mm inch mm
ø6.35 1/4 0~0.5
ø9.52 3/8 0~0.5
ø12.7 1/2 0~0.5
ø15.88 5/8 0~1.0
Barre
Tuyau de cuivre
Manche de la borne
Flèche rouge
Cône
Borne
Manche
Barre
"A"
Incliné
L’intérieur est poli sans éraflures.
Lisse sur toute la circonférence
Même longueur sur
toute la circonférence
Surface
endommagée
Profil Epaisseur
irrégulière
= Evasage incorrect =
