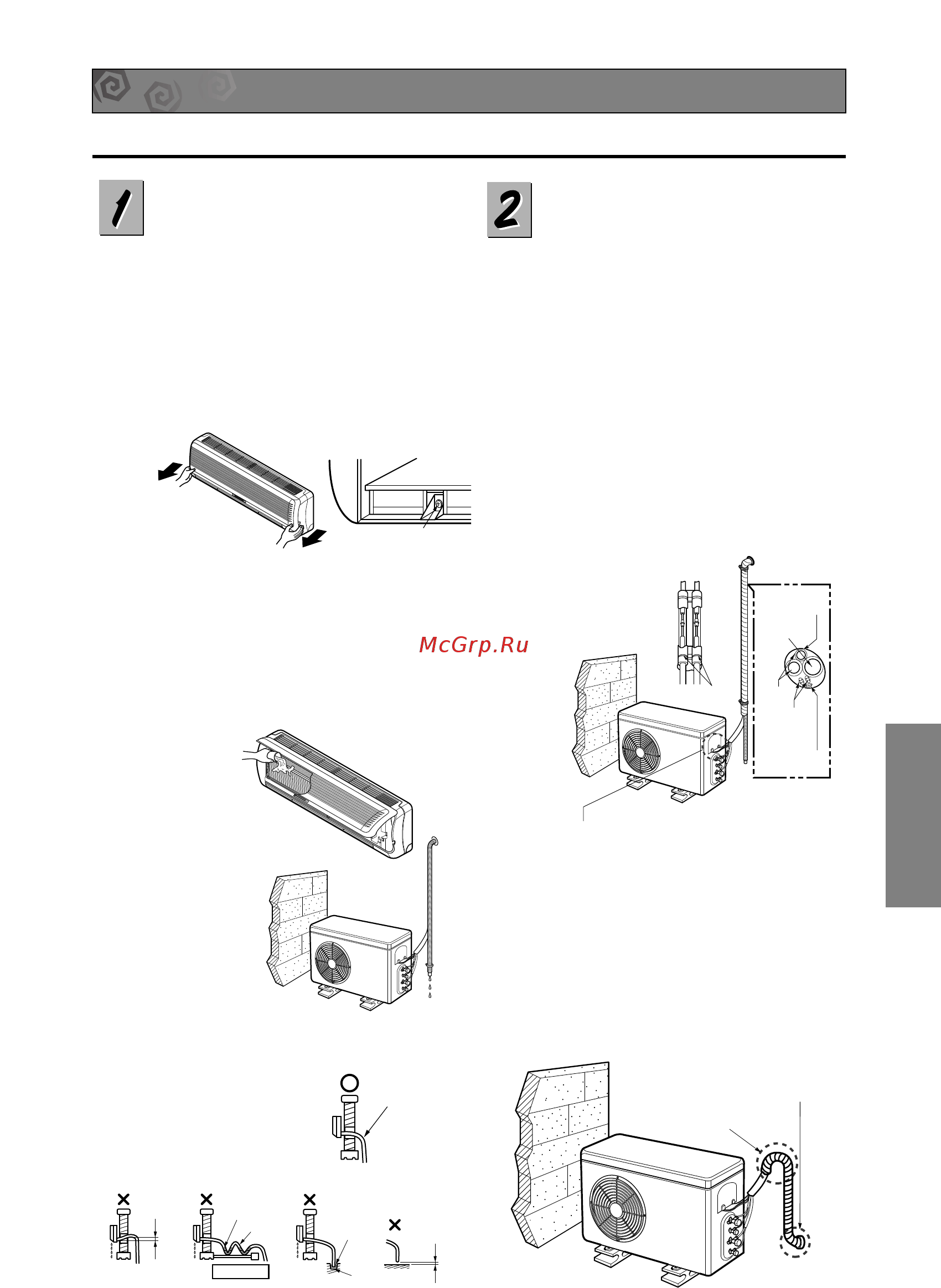

CONTROLE DE LA VIDANGE A FAÇONNAGE DES TUYAUX
FRANÇAIS
Contrôle de la vidange
1. Pour enlever le panneau avant du
groupe interne, enlevez le panneau
avant de l’armoire du groupe interne.
■ Préparez manuellement les fentes de
direction air haut-bas en position
horizontale.
■ Enlevez les vis qui bloquent le panneau
avant. Tirez vers vous les côtés inférieurs
droit et gauche de la grille et enlevez-la
,
2. Pour contrôler la vidange
■ Versez un verre d’eau dans
l’évaporateur.
■ Vérifiez que l’eau coule à travers le
tuyau flexible de vidange du groupe
interne sans fuites d’eau depuis la
sortie de la vidange.
3. Tuyaux de vidange
■ Pour obtenir un flux aisé de vidange, le
tuyau flexible doit être dirigé vers le
bas.
■ Ne faites pas les tuyaux de vidange de cette manière.
Façonnage des tuyaux
1. Façonnez les tuyaux en entourant la
section de raccord du groupe interne
avec du matériel isolant et fixez avec
deux types de ruban vinylique.
■ Si vous voulez brancher un tuyau flexible
de vidange supplémentaire, l’extrémité
de la sortie de la vidange doit passer à la
surface. Fixez le tuyau flexible de
vidange de manière correcte.
2. Si le groupe externe est installé sous le
groupe interne, procédez de la manière
suivante.
■ Entourez les tuyaux, le tuyau flexible de
vidange et le câble de branchement du
bas vers le haut.
■ Fixez les tuyaux le long du mur extérieur
en utilisant des fixations à selle ou des
fixations équivalentes.
3. Si le groupe externe est installé au-
dessus du groupe interne, procédez de
la manière suivante.
■ Entourez les tuyaux et le câble de
branchement du bas vers le haut.
■ Fixez les tuyaux le long du mur extérieur.
Formez un point d’interception pour
éviter l’entrée d’eau dans la pièce.
■ Fixez les tuyaux au mur avec des
fixations à selle ou équivalentes.
Tirez les côtés
droit et gauche
Vis
•
Un siphon est nécessaire pour empêcher
l'eau de pénérer dans les parties électriques.
Elastique
Mise en
faisceau
Flexible
de drainage
Tuyaux
Câble de
liaison
Cordon
d'alimentation
électrique
Boucher le petit
interstice autour de la
tuyauterie avec un
mastic de type gomme.
