37
ROMANIAN
AV-32/28H35SUE / LCT1381-001A-U / Romanian
Pregătiri suplimentare

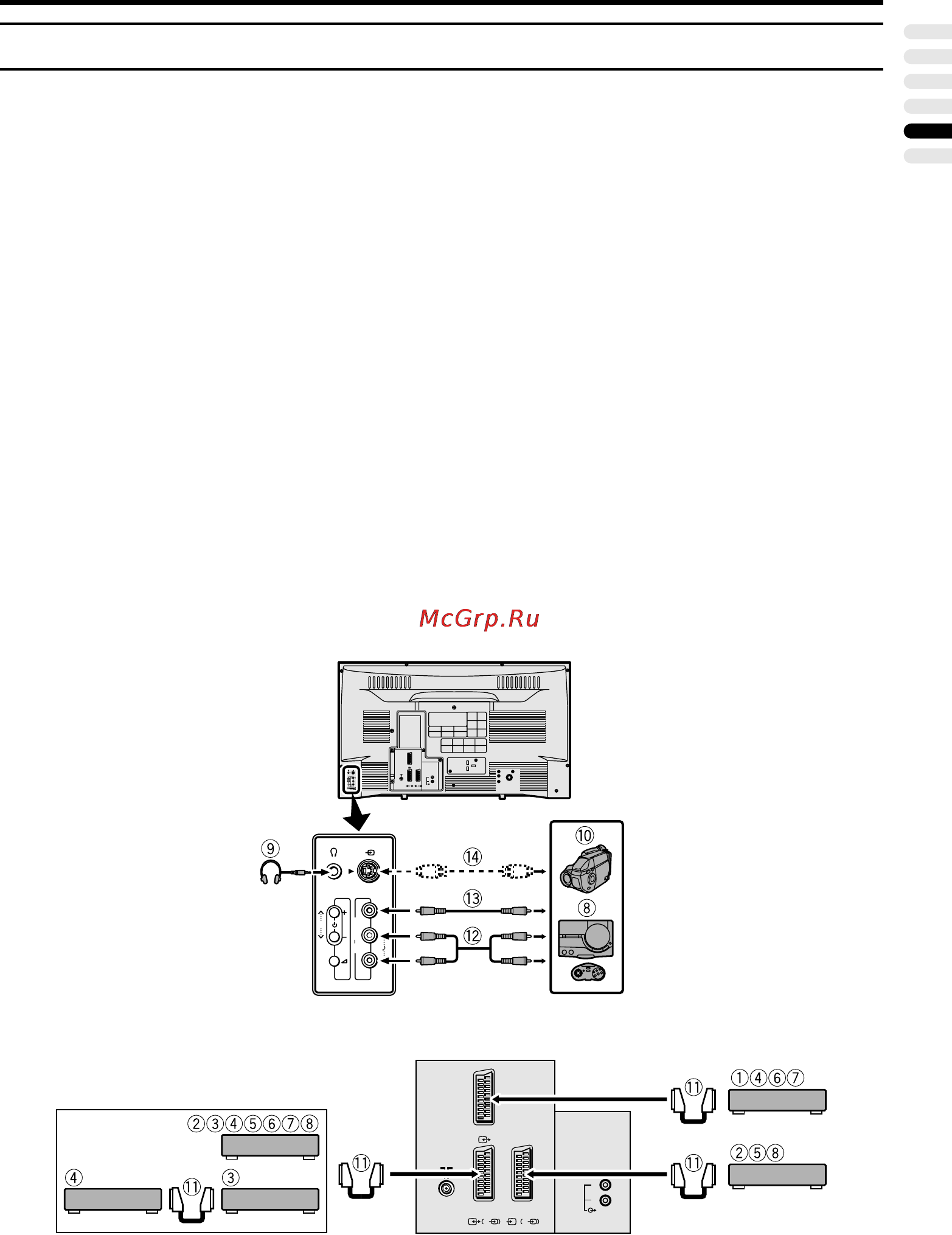

Conectarea aparatelor externe
Conectaţi aparatele externe la aparatul TV,
având grijă să respectaţi următoarea
diagramă de conectare.
Înainte de a conecta echipamentele:
•Citiţi instrucţiunile de utilizare a
aparatelor respective. În funcţie de aparat,
metoda de conectare poate fi diferită de
cea descrisă în schemă. În plus, este
posibil ca setările aparatelor fie
modificate în funcţie de metoda de
conectare folosită, pentru a asigura o bună
funcţionare.
Deconectaţi toate aparatele, inclusiv
televizorul.
•Secţiunea “Specificaţii” de la pagina 44
conţine detalii privind conectoarele EXT.
Dacă veţi conecta un aparat care nu e
inclus în diagrama de conectare de mai
jos, consultaţi tabelul pentru a alege
conectorul EXT optim.
Cablurile de conectare nu sunt incluse.
1 Aparat video (semnal compozit)
2 Aparat video (semnal compozit /semnal
S-VIDEO)
3 Aparat video compatibil cu T-V LINK
(semnal compozit/semnal S-VIDEO)
4 Decodor
5 Aparat DVD (semnal compozit/semnal S-
VIDEO)
6 Aparat DVD (semnal compozit/semnal
RGB)
7 Jocuri TV (semnal compozit/semnal
RGB)
8 Jocuri TV (semnal compozit/semnal S-
VIDEO)
9 Căşti
0 Cameră video (semnal compozit/semnal
S-VIDEO)
- Cablu SCART
= Cablu audio
~ Cablu video
! Cablu S-VIDEO
EXT-2
EXT-3
S
R
AUDIO OUT
L
EXT-1
R
L
S
P
E
X
T
4
EXT-2
EXT-3
S
R
AUDIO OUT
L
EXT-1
R
L
S
P
E
X
T
4
Partea din spate a
televizorului
Partea din spate a
televizorului
