ЭКСПЛУАТАЦИЯ
Техника безопасности
www.stiebel-eltron.com WPC | WPC cool | WPC S | 5
1.2 Другие обозначения в данной
документации
Указание
Общие указания обозначены приведенным рядом
с ними символом.
Необходимо внимательно прочитать тексты
указаний.
Символ Значение
Материальный ущерб
(повреждение оборудования, косвенный ущерб и
ущерб окружающей среде)
Утилизация устройства
Этот символ указывает на необходимость выполнения
определенных действий. Описание необходимых дей-
ствий приведено шаг за шагом.
Эти символы обозначают уровень меню
программного обеспечения (в данном примере
показан 3-йуровень).

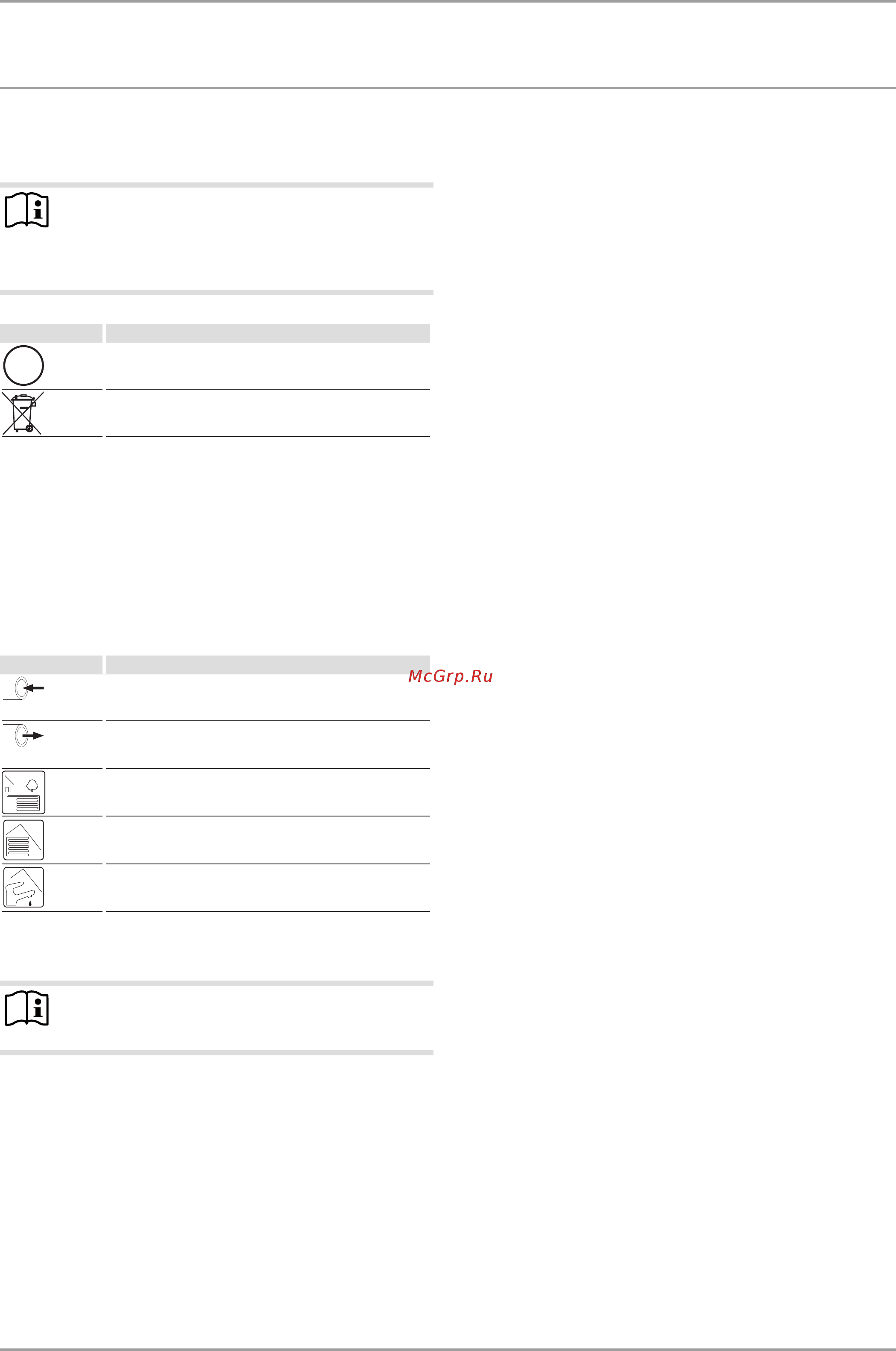

1.3 Указания на приборе
Символ Значение
Подача/ впуск
Выход/ выпуск
Источник тепла
Отопление
Холодная вода
1.4 Единицы измерения
Указание
Если не указано иное, все размеры приведены в
миллиметрах.
1.5 Соответствие рабочих характеристик
стандарту
Пояснения относительно соответствия стандартам расче-
тов и толкований указанных рабочих характеристик.
1.5.1 Стандарт: EN 14511
Рабочие характеристики, представленные как в тексте
настоящей инструкции, так и в виде диаграмм, а также в
техническом паспорте, были рассчитаны с использованием
стандартизованных методов в соответствии со стандартом,
указанном в заголовке этого раздела.
Эти стандартизованные методы измерений как правило не
полностью соответствуют конкретным условиям эксплуа-
тации установки в каждом отдельном случае.
В зависимости от выбранного метода измерения отклоне-
ние полученных результатов может быть более значитель-
ным по сравнению с отклонением результатов измерений,
произведенных в условиях, соответствующих указанному
стандарту.
Другими факторами, влияющими на результаты измерений,
являются средства измерений, положение установки, срок
эксплуатации установки и объемный расход.
Получение указанных рабочих характеристик возможно
только в том случае, если конкретные измерения будут
произведены в соответствии с требованиями стандарта,
указанного в заголовке настоящего раздела.
2. Техника безопасности
2.1 Использование по назначению
Прибор разработан для:
- отопления помещений
- нагрева холодной воды
Необходимо учитывать предельные условия применения,
приведенные в главе «Технические характеристики».
Прибор предназначен для бытового использования. Для
его безопасного обслуживания пользователю не требуется
проходить инструктаж. Возможно использование прибора
не только в быту, но и, например, на предприятиях малого
бизнеса при условии соблюдения тех же условий эксплу-
атации.
Иное или отличное от данных целей использование явля-
ется использованием не по назначению. Использование
по назначению подразумевает также соблюдение насто-
ящего руководства, а также руководств к используемым
принадлежностям.
2.2 Указания по технике безопасности
- Электромонтаж и установку нагревательного контура
могут осуществлять только аттестованные, квалифи-
цированные специалисты или технические работники
нашей сервисной службы.
- Специалист несет ответственность за соблюдение дей-
ствующих правил во время монтажа и первого ввода в
эксплуатацию.
- Использовать прибор следует только в полностью со-
бранном виде со всеми установленными предохрани-
тельными устройствами.
- Во время установки следует защищать устройство от
пыли и загрязнений.
!
