![CALPEDA B-NMP 50/12GE [2/3] Disegni in sezione cross section drawings schnittzeichnungen dessins en coupe planos de sección sprängskiss onderdelentekening](/img/pdf.png)
CALPEDA B-NMP 50/12GE [2/3] Disegni in sezione cross section drawings schnittzeichnungen dessins en coupe planos de sección sprängskiss onderdelentekening
![CALPEDA B-NMP 32/12DE [2/3] Disegni in sezione cross section drawings schnittzeichnungen dessins en coupe planos de sección sprängskiss onderdelentekening](/views2/1439425/page2/bg2.png)

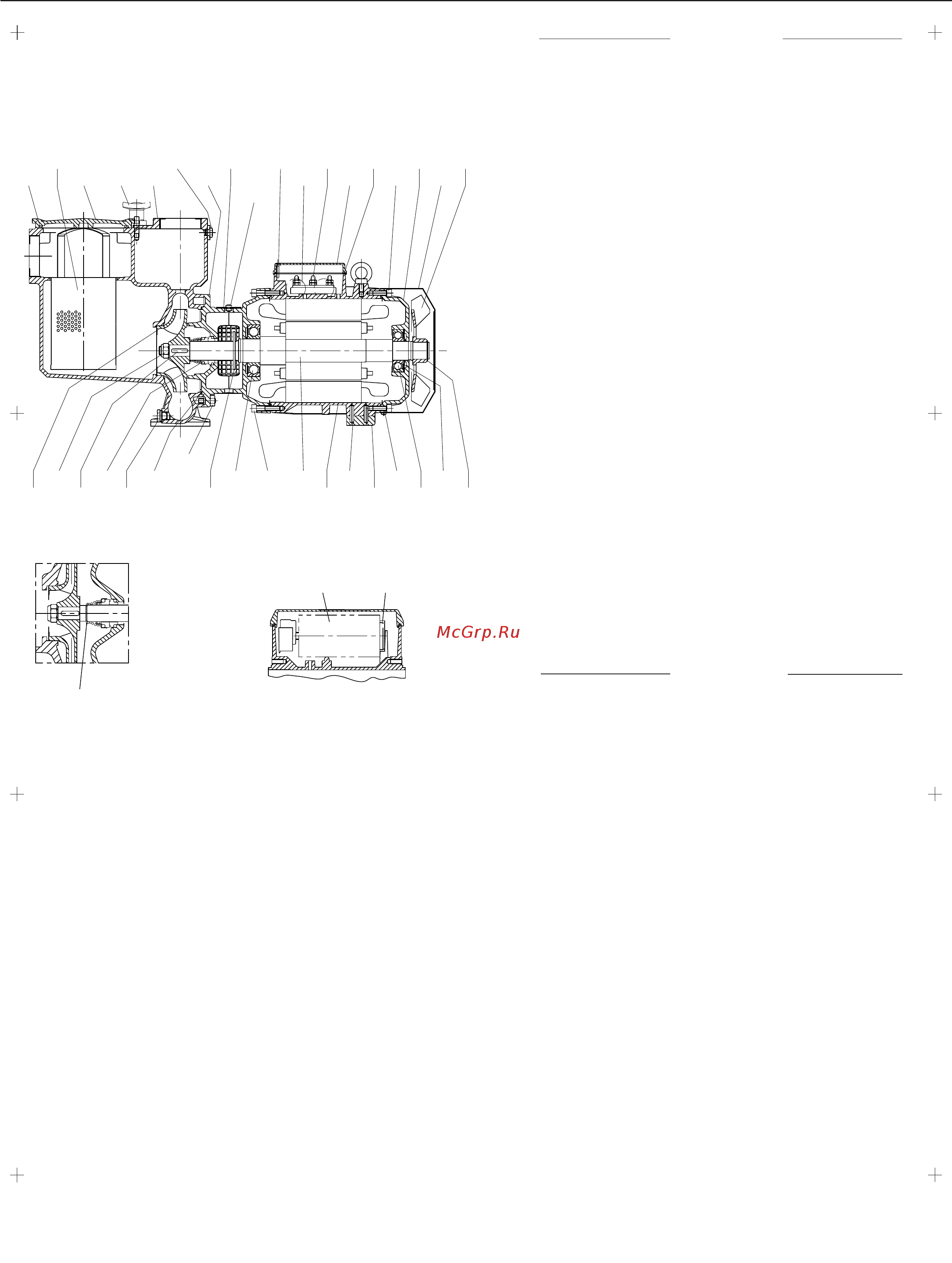

Disegni in sezione
Cross section drawings
Schnittzeichnungen
Dessins en coupe
Planos de sección
Sprängskiss
Onderdelentekening
@ %%
Nr. Teile-Benennung
14.00 Pumpengehäuse
14.12
Verschlußschraube (Entleerung)
14.20 Gehäusedichtung
14.24 Schraube
14.28 Mutter
14.46 Verschlußschraube
15.00 Filterdeckel
15.04 Runddichtring
15.08 Schraube
15.12 Flügelmutter
15.50 Saugsieb
28.00 Laufrad
28.04 Laufradmutter
28.20 Paßfeder
32.00 Antriebslaterne
32.30 Verkleidung
32.32 Schraube
32.33 Käfigmutter
36.00 Gleitringdichtung
36.50 Sicherungsring
46.00 Spritzring
70.20 Schraube
70.21 Scheibe
73.00 Wälzlager, pumpenseitig
76.00 Motorgehäuse mit Wicklung
76.04 Kabelführung
76.16 Stütze
76.20 Paßstift
76.54 Klemmenbrett, komplett
78.00 Welle mit Rotorpaket
81.00 Wälzlager, lüfterradseitig
82.00 Motorlagergehäuse, lüfterradseitig
82.04 Federscheibe
82.08 Schraube
88.00 Lüfterrad
88.04 Sicherungsring
90.00 Haube
90.04 Schraube
94.00 Kondensator
98.00 Klemmenkastendeckel
98.04 Schraube
98.08 Flachdichtung
Nr. Description
14.00 Corps de pompe
14.12 Bouchon (vidange)
14.20 Joint plat
14.24 Vis
14.28 Ecrou
14.46 Bouchon
15.00 Couvercle du filtre
15.04 Joint torique
15.08 Vis
15.12 Ecrou papillon
15.50 Panier filtre
28.00 Roue
28.04 Ecrou de blocage de roue
28.20 Clavette
32.00 Lanterne de raccordement
32.30 Protecteur
32.32 Vis
32.33 Êcron encagê
36.00 Garniture mécanique
36.50 Circlips
46.00 Déflecteur
70.20 Vis
70.21 Rondelle
73.00 Roulement à billes, côté pompe
76.00 Carcasse moteur avec bobinage
76.04 Bague de serrage de câble
76.16 Appui
76.20 Goupille
76.54 Plaque à bornes, complète
78.00 Arbre-rotor
81.00
Roulement à billes, côté ventilateur
82.00 Fond de moteur, côté ventilateur
82.04 Rondelle de compensation
82.08 Vis
88.00 Ventilateur
88.04 Circlips
90.00 Capot
90.04 Vis
94.00 Condensateur
98.00 Couvercle de boîte à bornes
98.04 Vis
98.08 Joint plat
Nr. Denominazione
14.00 Corpo pompa
14.12 Tappo (scarico)
14.20 Guarnizione
14.24 Vite
14.28 Dado
14.46 Tappo
15.00 Coperchio filtro
15.04 O-ring
15.08 Vite
15.12 Dado a manopola
15.50 Filtro a cesto
28.00 Girante
28.04 Dado bloccaggio girante
28.20 Linguetta
32.00 Lanterna di raccordo
32.30 Protezione
32.32 Vite
32.33 Dado in gabbia
36.00 Tenuta meccanica
36.50 Anello di sicurezza
46.00 Anello paraspruzzi
70.20 Vite
70.21 Rosetta
73.00 Cuscinetto lato pompa
76.00 Carcassa motore con avvolg.
76.04 Passacavo
76.16 Appoggio
76.20 Spina
76.54 Morsettiera completa
78.00 Albero con pacco rotore
81.00 Cuscinetto lato ventola
82.00 Coperchio motore lato vent.
82.04 Molla di compensazione
82.08 Vite
88.00 Ventola
88.04 Anello di sicurezza
90.00 Calotta
90.04 Vite
94.00 Condensatore
98.00 Coperchio scatola morsetti
98.04 Vite
98.08 Guarnizione
Nr. Designation
14.00 Pump casing
14.12 Plug (draining)
14.20 Gasket
14.24 Screw
14.28 Nut
14.46 Plug
15.00 Strainer cover
15.04 O-ring
15.08 Screw
15.12 Hand wheel
15.50 Strainer basket
28.00 Impeller
28.04 Impeller nut
28.20 Key
32.00 Lantern bracket
32.30 Guard
32.32 Screw
32.33 Caged Nut
36.00 Mechanical seal
36.50 Circlip
46.00 Deflector
70.20 Screw
70.21 Washer
73.00 Pump-side bearing
76.00 Motor casing with winding
76.04 Cable gland
76.16 Support
76.20 Pin
76.54 Terminal box, set
78.00 Shaft with rotor packet
81.00 Fan-side bearing
82.00 Motor end shield, fan side
82.04 Compensating spring
82.08 Screw
88.00 Motor fan
88.04 Circlip
90.00 Fan cover
90.04 Screw
94.00 Capacitor
98.00 Terminal box cover
98.04 Screw
98.08 Gasket
Italiano
Deutsch
English
Français
15.04
15.50
15.00
15.08
15.12
14.00
14.46
32.31
32.32
32.30 98.04
76.04
76.54
98.00
98.08
90.0476.20
76.1676.00
78.0073.0014.28
14.12 70.21
70.20
46.00
14.24
14.20
82.0832.00
36.00
28.20
28.04
28.00
82.00
90.00
88.00
81.00
82.04
88.04
94.00 94.02
(1) (2
36.50
3.94.082
3.94.082/1
3.94.082/2
NMP 32/12SE-AE-DE-FE
NMP 52/12FE-GE-HE
NMP 50/12DE
NMP 65/16DE-EE-FE
NMP 50/12DE
NMP 65/16AE-CE-DE-EE-FE
Solo nei tipi
Only for types
Nur für Baugrößen
Seulement pour les types
Solo en los tipos
Endast typ
Uitsluitend voor typen
(1)
Solo nei tipi
Only for types
Nur für Baugrößen
Seulement pour les types
Solo en los tipos
Endast typ
Uitsluitend voor typen
(2)
