ШАГ 1 Подключение
Подключение к телевизору при помощи 21-штекерных кабелей СКАРТ (➡ 15)
∫ Компонентный видеовыход
Компонентный сигнал раздельно несет в себе цветоразностные сигналы (PB/PR) и сигнал яркости (Y), благодаря чему достигается
высокая точность цветопередачи. Если телевизор совместим с прогрессивными видеосигналами, можно получить изображение
более высокого качества, используя прогрессивный выходной сигнал с компонентного видеовыхода данного аппарата (➡ 68).

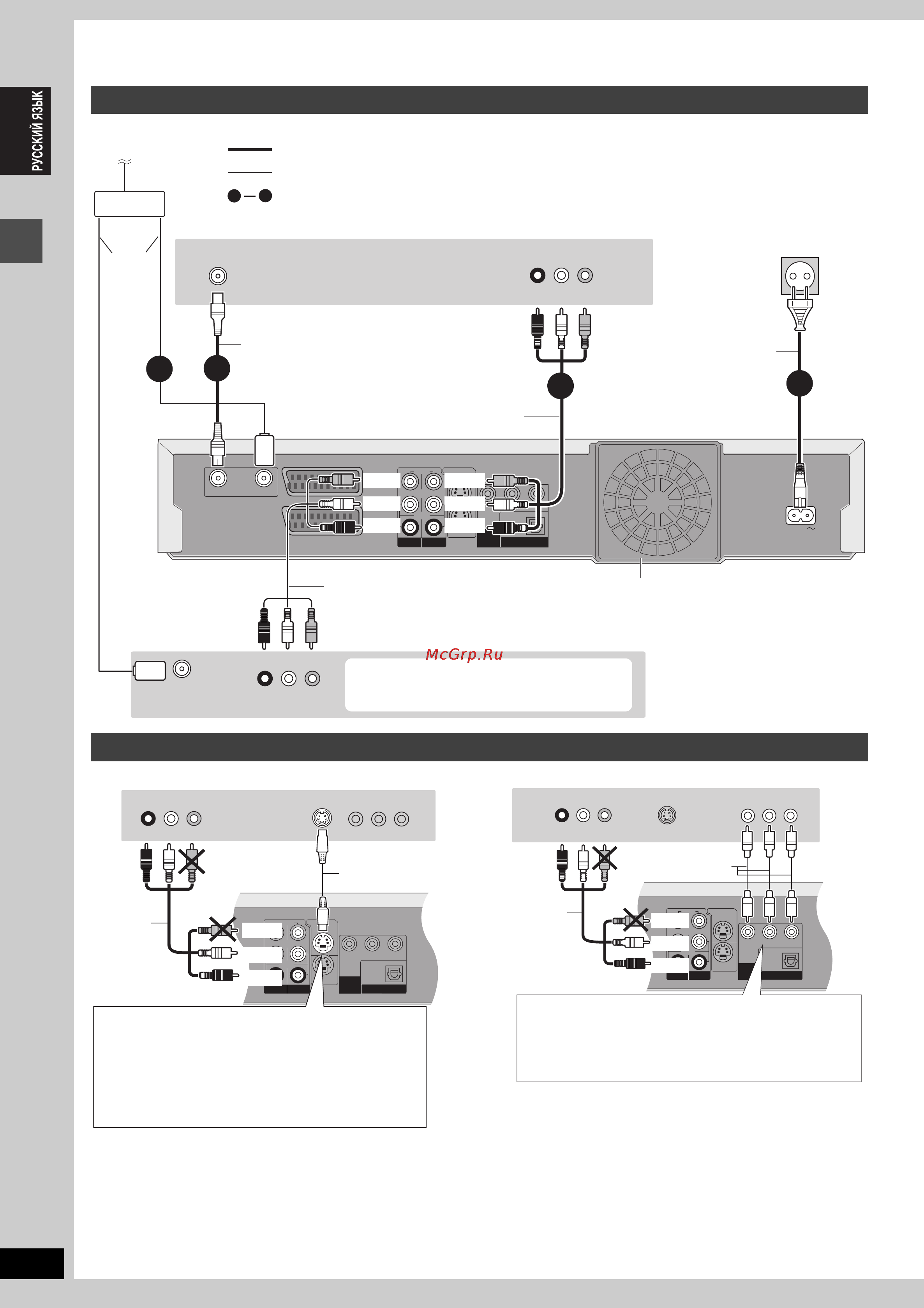

Подключение телевизора с входами AUDIO/VIDEO и видеомагнитофона
R L
AUDIO OUT VIDEO OUT
VHF/UHF
RF IN
1
4
VHF/UHF
RF IN
RF OUT
RF OUT
RF IN
RF IN
AUDIO IN
R L
VIDEO IN
AC IN
Y
P
B
PR
COMPONENT
COMPONENT
VIDEO
VIDEO
OUT
OUT
(PROGRESSIVE/
(PROGRESSIVE/
INTERLACE)
INTERLACE)
OPTICAL
OPTICAL
DIGITAL AUDIO OUT
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
S VIDEO OUT
S VIDEO OUT
S VIDEO
S VIDEO
AV4 IN
AV4 IN
AV4 IN
AV4 IN
OUT
OUT
AUDIO
AUDIO
VIDEO
VIDEO
R
L
R
L
AV1
(
TV
)
AV2
(
DECODER
/
EXT
)
4
2
3
1
К антенне
Делитель
Кабель
антенны
Вентилятор охлаждения
Радиочастотный коаксиальный
кабель (RF)
Тыльная панель данного аппарата
Аудио/Видео кабель
В сетевую розетку
(220–240 В пер. тока, 50 Гц)
Также можно подключиться через гнездо
AV2 данного аппарата при помощи
21-штекерного кабеля СКАРТ.
Аудио/Видео кабель
Красный Белый Желтый
Красный Белый Желтый
обозначает аксессуары, входящие в комплект аппарата.
обозначает аксессуары, не входящие в комплект аппарата.
необходимые подключения. Подключите, следуя порядку номеров.
Тыльная панель телевизора
Тыльная панель
видеомагнитофона
Используйте делитель,
если нужно подключить
антенну к
видеомагнитофону.
Сетевой шнур
Подключите только
после подключения всех
остальных кабелей.
Желтый
Белый
Красный
Желтый
Белый
Красный
Подключение телевизора с входами S VIDEO или COMPONENT VIDEO
COMPONENT
VIDEO IN
S VIDEO IN
AUDIO IN
R L
VIDEO IN
Y
P
B
P
R
COMPONENTCOMPONENT
VIDEOVIDEO OUTOUT
(PROGRESSIVE/ (PROGRESSIVE/
INTERLACE)INTERLACE)
OPTICALOPTICAL
DIGITAL AUDIO OUTDIGITAL AUDIO OUT
(PCM/BITSTREAM)(PCM/BITSTREAM)
AV4 IN AV4 IN OUTOUT
AUDIOAUDIO
VIDEOVIDEO
R
L
R
L
S VIDEO OUTS VIDEO OUT
S VIDEOS VIDEO
AV4 INAV4 IN
RF OUT
RF IN
COMPONENT
VIDEO IN
S VIDEO IN
AUDIO IN
R L
VIDEO IN
Y
P
B
PR
COMPONENTCOMPONENT
VIDEOVIDEO OUTOUT
(PROGRESSIVE/ (PROGRESSIVE/
INTERLACE)INTERLACE)
OPTICALOPTICAL
DIGITAL AUDIO OUTDIGITAL AUDIO OUT
(PCM/BITSTREAM)(PCM/BITSTREAM)
AV4 IN AV4 IN OUTOUT
AUDIOAUDIO
VIDEOVIDEO
R
L
R
L
S VIDEO OUTS VIDEO OUT
S VIDEOS VIDEO
AV4 INAV4 IN
UT
RF IN
Гнездо S VIDEO OUT
Подключитесь к гнезду S VIDEO IN телевизора при
помощи кабеля S Video.
При использовании гнезда S VIDEO OUT
изображение будет более естественным, чем при
использовании гнезда VIDEO OUT. (Конечный
результат зависит от телевизора.)
Гнездо COMPONENT VIDEO OUT
Подключитесь к гнездам COMPONENT VIDEO IN телевизора при
помощи видеокабелей. Подавая на эти гнезда чересстрочный или
прогрессивный (строчный) видеосигнал (
➡
68), можно получить более
чистое изображение, чем при использовании входа S VIDEO OUT.
≥Соедините гнезда одинакового цвета.
О прогрессивном выходном сигнале (➡ 20)
Аудио/
Видео
кабель
Кабель
S Video
Видеокабель
Аудио-
видео
кабель
Красный
Белый
Желтый
Красный Белый Желтый
Красный Белый Желтый
Желтый
Белый
Красный
Тыльная панель телевизора
Тыльная панель телевизора
Примечание для владельцев телевизоров системы PAL,
поддерживающих прогрессивную развертку (
➡
6)
ШАГ 1 Подключение
16
