4 Follow the procedure in After working inside your computer.
Задняя крышка
Removing the back cover
1 Follow the procedure in Before working inside your computer.
2 Remove the:
a stand
b cable cover

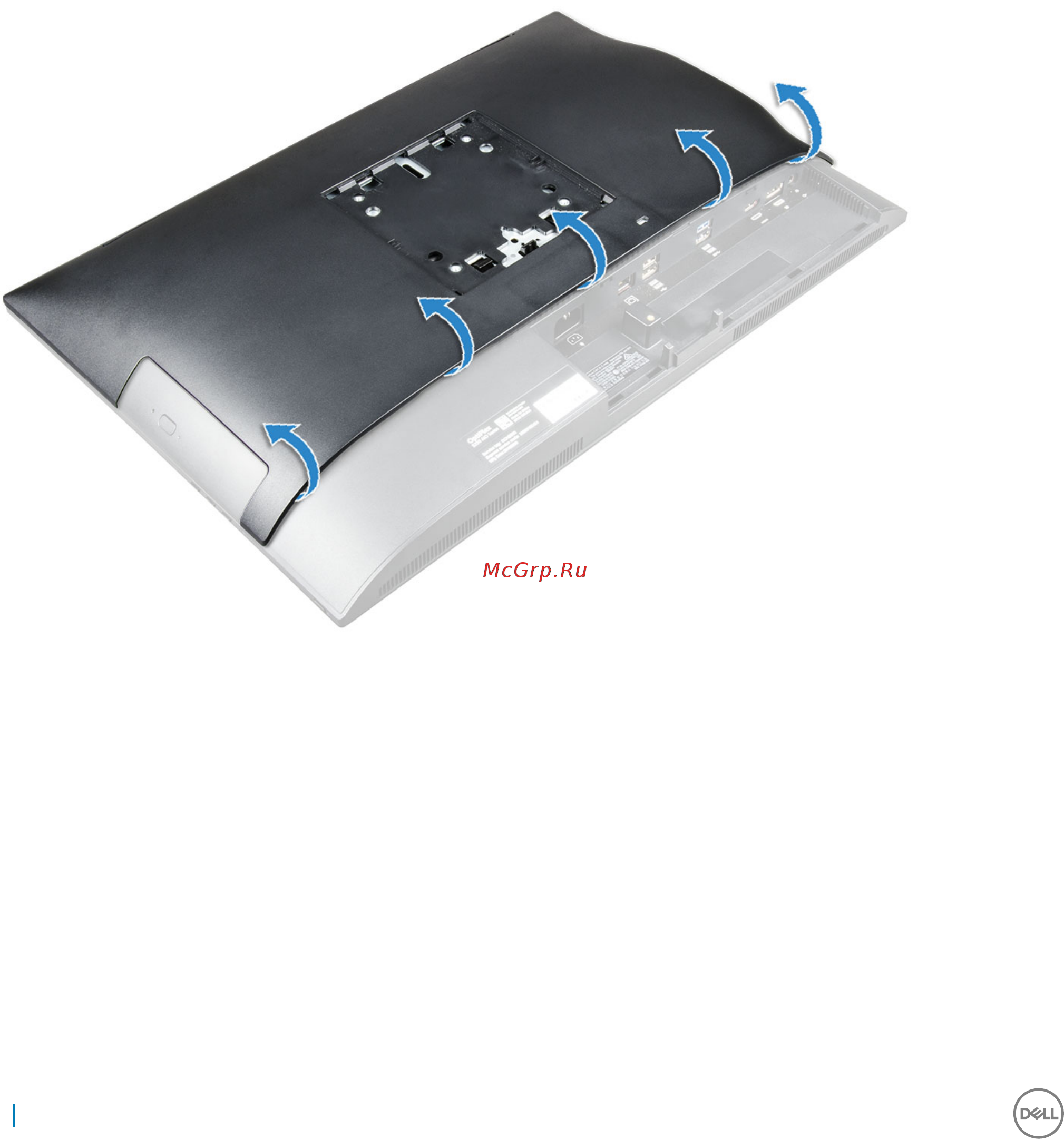

3 Pry the edges of the back cover from the bottom to release it from the computer.
4 Lift the back cover from the computer.
