20

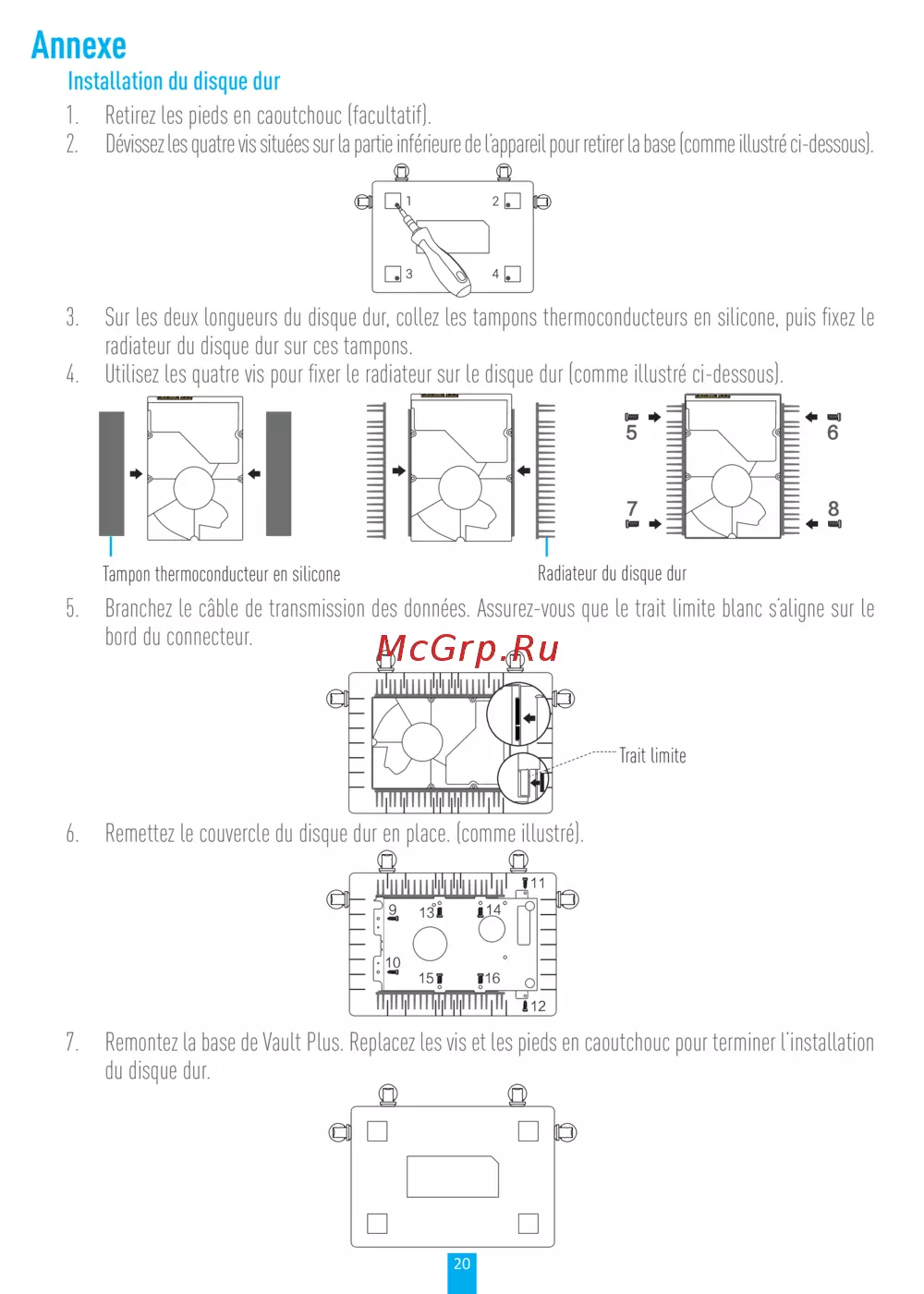

Annexe
Installation du disque dur
1. Retirez les pieds en caoutchouc (facultatif).
2. Dévissez les quatre vis situées sur la partie inférieure de l’appareil pour retirer la base (comme illustré ci-dessous).
3. Sur les deux longueurs du disque dur, collez les tampons thermoconducteurs en silicone, puis fixez le
radiateur du disque dur sur ces tampons.
4. Utilisez les quatre vis pour fixer le radiateur sur le disque dur (comme illustré ci-dessous).
Tampon thermoconducteur en silicone
Radiateur du disque dur
5. Branchez le câble de transmission des données. Assurez-vous que le trait limite blanc s’aligne sur le
bord du connecteur.
Trait limite
6. Remettez le couvercle du disque dur en place. (comme illustré).
7. Remontez la base de Vault Plus. Replacez les vis et les pieds en caoutchouc pour terminer l’installation
du disque dur.
