Эксцентрик (С)

Перед началом установки

направьте стрелку вверх

VALERA

9721 9723 9724

РУКОВОДСТВО ПО СБОРКЕ

BDIUSA.COM CUSTOMERSERVICE@BDIUSA.COM

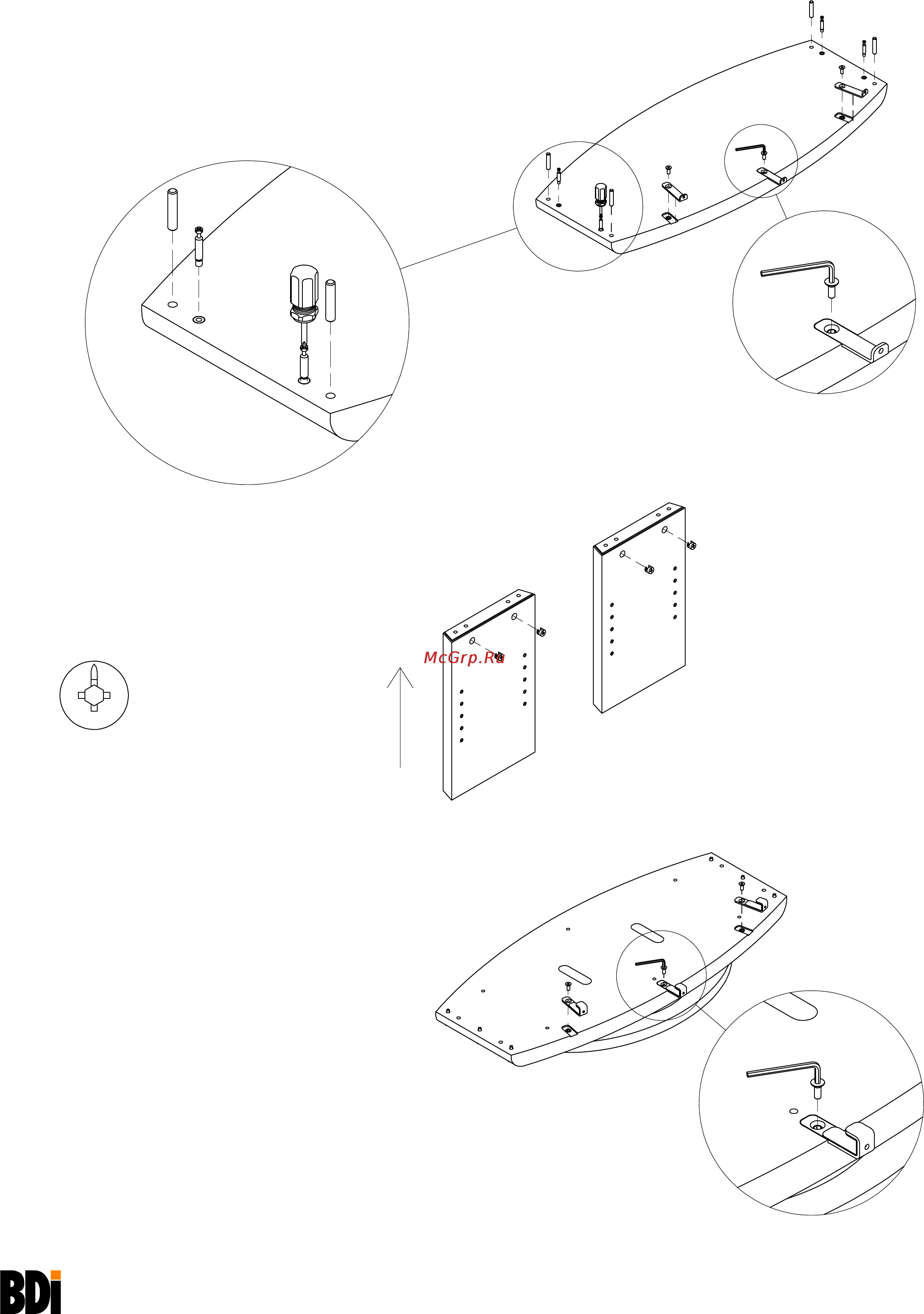

Шаг 2

Установка крепления на верхнюю панель

Положите верхнюю панель (N) верхней стороной на ковер так, чтобы были доступны

отверстия. Вставьте установочные штифты (D) и стержни (Е) в верхнюю панель (N) с

помощью крестообразной отвертки (А).

Закрепите на верхней панели (N) верхние скобы (I) с помощью крепежных винтов (G),

используя 4 мм L-образный шестигранный ключ (B), не затягивайте винты полностью для

облегчения установки задней панели (Q).

Шаг 3

Установка крепления в боковые панели

Установите эксцентрики (С) в боковые панели (О) как

показано на рисунке, направьте стрелку эксцентрика (С)

вверх.

Шаг 4

Установка крепления в нижнюю панель

Установите нижнюю скобу (J) в сборку основания (P) с

помощью крепежных винтов (G) и затяните 4 мм

L-образным шестигранным ключом (B).

Не затягивайте скобы полностью для облегчения

установки задней панели (Q).
