Штифты блокировки
шарнира
VALERA
9721 9723 9724
РУКОВОДСТВО ПО СБОРКЕ
4
BDIUSA.COM CUSTOMERSERVICE@BDIUSA.COM

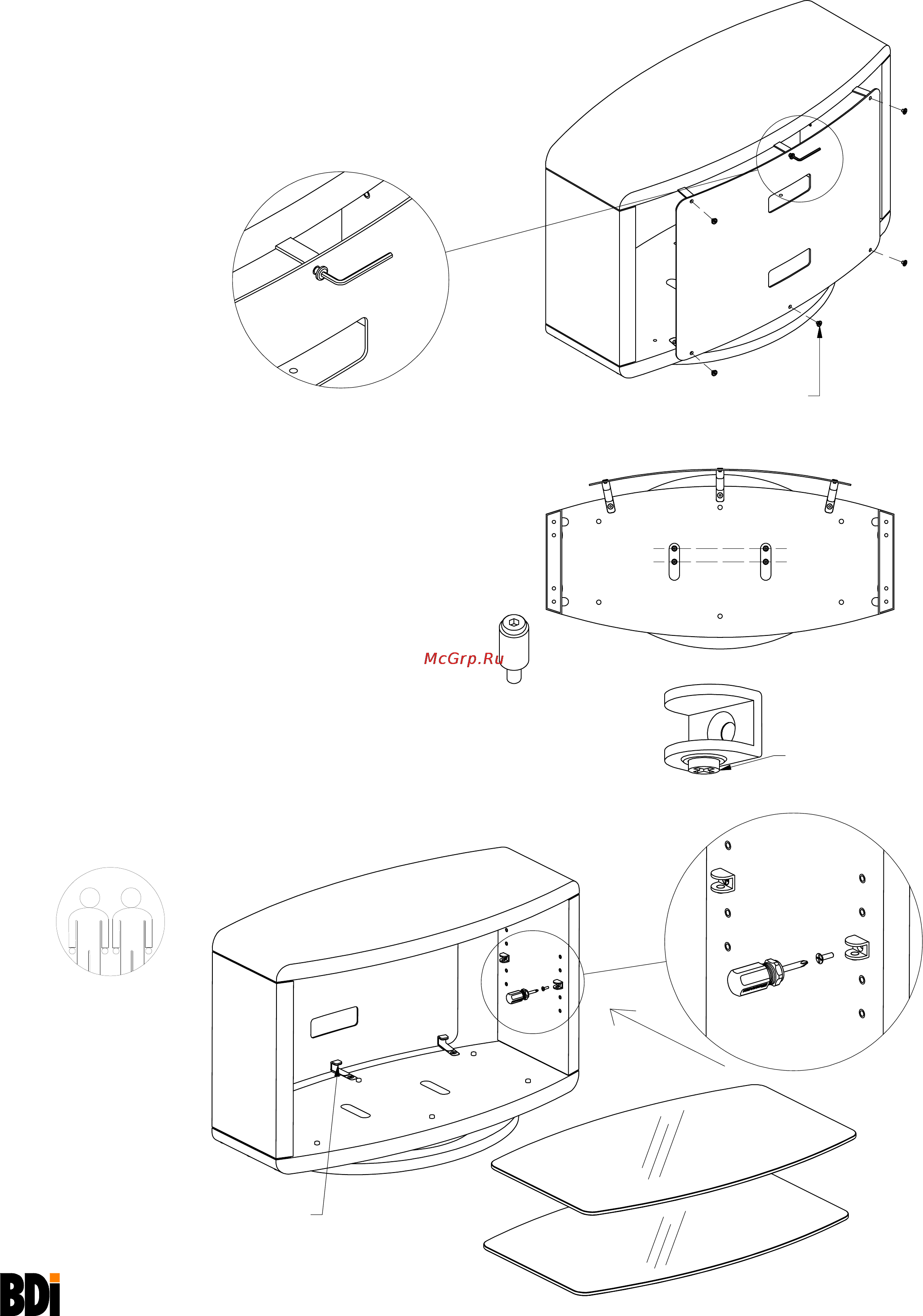

Шаг 7
Установите заднюю панель
Установите заднюю панель (Q) на верхние скобы (I) и нижние скобы (J) с помощью
крепежных винтов (H), используя 4 мм L-образный шестигранный ключ (B).
Затяните винты в середине панели, а затем снаружи.
После установки задней панели (Q) затяните верхние скобы (I) и нижние скобы (J).
Шаг 9
Установка стеклянных полок
Примечание: стеклянные полки (R) одинаковые.
Установите резиновые демпферы (М) в сборку основания (Р).
Установите нижнюю стеклянную полку (R) в сборку основания (Р).Медленно вставьте
стеклянную полку (R) на место под нижними скобами (J).
Установите зажимы полки (К) в боковые панели (О) на нужной высоте и затяните их
крообразной отверткой (А). Убедитесь, что винт на зажимах
полки (К) направлен лицевой
стороной вниз. Установите среднюю стеклянную полку (R) на зажимы полки (К) и затяните
винты на зажимах полки (К) с помощью крестообразной отвертки (А).
Зажим полки (К)
Установите лицевой
стороной винтов вниз.
Рекомендуется
выполнять
сборку
вдвоем
H
H
H
H
H
B
H
Затяните винты в середине панели, а затем снаружи.
Осторожно установите стеклянную полку (R)
под нижние скобы (J).
Шаг 8
Регулировка положения шарнира
Valera 9721, 9723
и 9724 оснащены шарнирным основанием. Обратите
внимание, что штифты блокировки шарнира при сборке на фабрике
установлены в положение 1, что позволяет устанавливать шарнир в
положение 15 градусов влево и 15 градусов вправо.
Для блокировки тумбы в фиксированном положении используйте
шестигранную отвертку (В) для удаления штифтов блокировки шарнира
из положения 1 (закреплены на фабрике) и установки их
в положение 2.
Для разблокировки шарнира вращения на 360 градусов удалите штифты
блокировки шарнира.
Положение 1
Положение 2
Фиксированное
Вращаемое
A
L
K
R
R
