ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

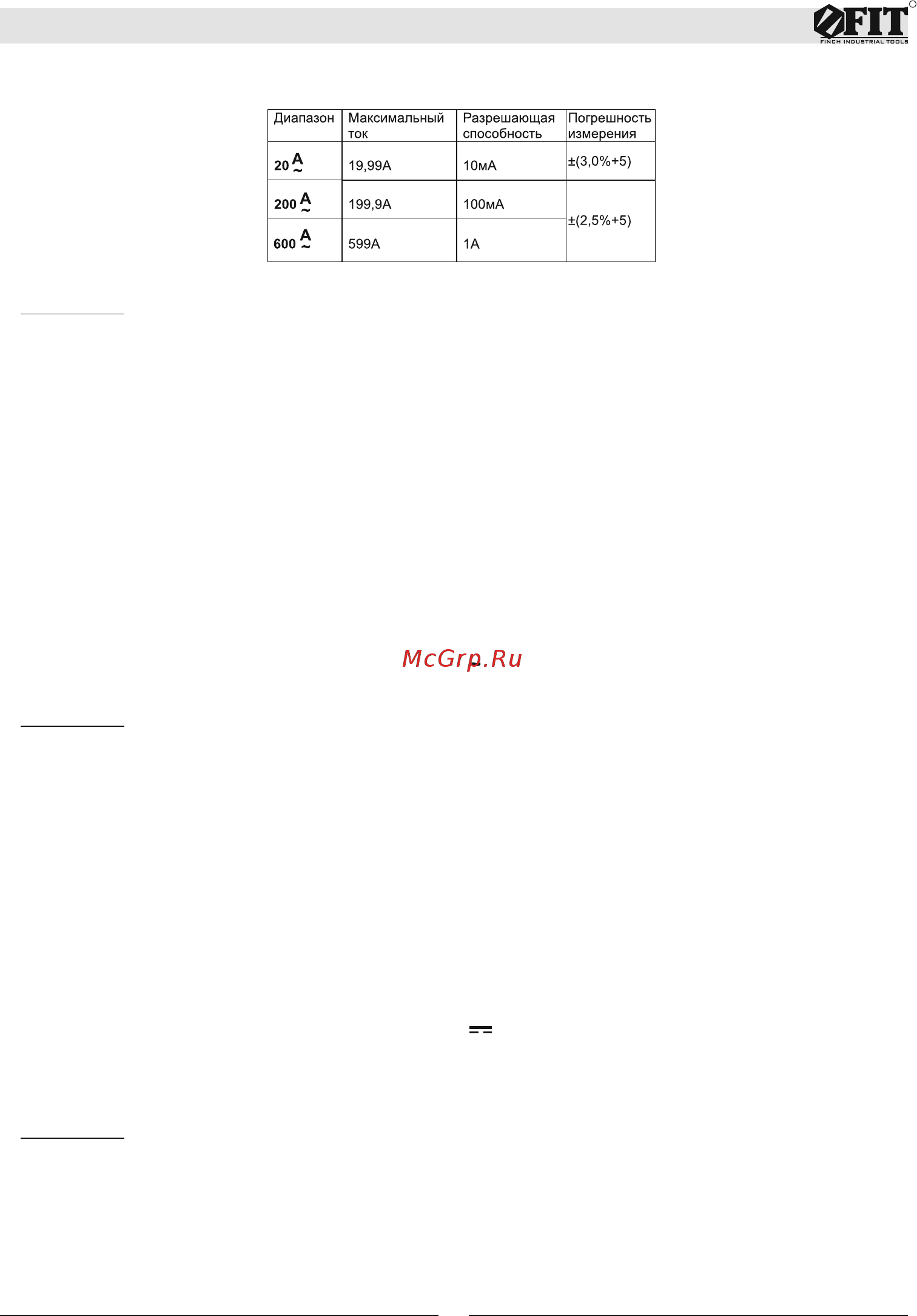

Переменный ток. Таблица 1

Измерение переменного напряжения

Внимание!

· Запрещено измерение напряжения переменного тока, если его действующее значение может

превышать 600В.

· Входное сопротивление мультиметра в режиме измерения напряжения переменного тока равно

9МОм.

· Предельно допустимое входное напряжение мультиметра в режиме измерения напряжения

переменного тока равно 1000В (амплитудное, либо пиковое значение).

· Прибор отображает действующее значение синусоидального напряжения переменного тока в

диапазоне частот 40-400Гц.

· Разрешающая способность (минимально возможное изменение напряжения, отображаемое на

дисплее) при измерении величины напряжения переменного тока равно 1В.

· Погрешность измерения мультиметра в этом режиме равна ±(1,2%+3).

· Если на дисплее 1 (см. рис.1) индицируется только единица в старшем разряде, то это означает,

что величина измеряемого напряжения превышает 599В.

1. Подключите наконечник черного провода к разъему 6 мультиметра, а наконечник красного

провода к разъему 5.

2. Установите переключатель 2 в положение “600 ” . Подсоедините щупы проводов мультиметра к

измеряемым точкам с учетом требований техники безопасности и снимите показания дисплея.

Измерение постоянного напряжения

Внимание!

· Запрещено измерение напряжения постоянного тока, если его величина может превышать

600В.

· Входное сопротивление мультиметра в режиме измерения напряжения постоянного тока равно

9МОм.

· Предельно допустимое входное напряжение мультиметра в режиме измерения напряжения

постоянного тока равно 1000В (амплитудное, либо пиковое значение).

· Разрешающая способность (минимально возможное изменение напряжения, отображаемое на

дисплее) при измерении величины напряжения постоянного тока равно 1В.

· Погрешность измерения мультиметра в этом режиме равна ±(1,0%+2).

· Если на дисплее 1 (см. рис.1) индицируется только единица в старшем разряде, то это означает,

что величина измеряемого напряжения превышает 599В.

1. Подключите наконечник черного провода к разъему 6 мультиметра, а наконечник красного

провода к разъему 5.

2. Установите переключатель 2 в положение “600 “. Подсоедините щупы проводов мультиметра

к измеряемым точкам с учетом требований техники безопасности и снимите показания дисплея. Если

левее старшего разряда индицируется знак «минус», то это означает, что потенциал точки, к которой

подключен красный щуп, ниже потенциала точки, к которой подключен черный щуп.

Измерение сопротивления цепи постоянному току

Внимание!

· Запрещено измерение сопротивления цепи изделия, подключенного к источнику электропита-

ния.

· Напряжение, прикладываемое мультиметром в режиме измерения сопротивления, не

превышает 3В.

· Разрешающая способность (минимально возможное изменение сопротивления, отображаемое

на дисплее) равно 1Ом.

· Погрешность измерения в режиме измерения сопротивления цепи постоянному току равна
