6
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
R
Измерение постоянного тока от 200мА до 10А
Внимание!
· Если на дисплее индицируется только единица в старшем разряде, то это означает, что величина
измеряемого тока превышает 9,99А.
· При токах от 2 до 10А время измерения не должно превышать 10 сек., с последующим перерывом
в работе мультиметра не менее 15 минут.
1. Подключите наконечник черного провода к разъему 5 (см. рис.1) мультиметра, а наконечник
красного провода к разъему 3. Внимание! Запрещено измерение постоянного тока при таком
подключении, если его величина может превышать 10А.
2. Установите переключатель 1 в положение . В таблице 3 представлены максимальный
отображаемый ток, разрешающая способность (минимально возможное изменение тока, отображае-
мое на дисплее) и погрешность измерения для каждого положения переключателя в режиме
измерения постоянного тока.
3. Отключите цепь, которую будете измерять, от источника электропитания и разорвите ее.
4. Подсоедините щупы проводов мультиметра к точкам разрыва (другими словами, последова-
тельно с нагрузкой, в которой измеряется ток) с учетом требований техники безопасности.
5. Подключите источник электропитания и произведите измерение. Если левее старшего разряда
индицируется знак «минус», то это означает, что ток течет от точки, к которой подключен черный щуп, к
точке, к которой подключен красный щуп.
Измерение сопротивления цепи постоянному току
Внимание!
· Запрещено измерение сопротивления цепи изделия, подключенного к источнику электропита-
ния.
· Напряжение, прикладываемое мультиметром в режиме измерения сопротивления, не
превышает в положении 200и не превышает 0,3В в остальных положениях.
· Разъем 4 (см. рис.1) имеет положительный потенциал относительно разъема 5.
· Предельно допустимое входное напряжение переменного тока, случайно поданное на вход
мультиметра, в режиме измерения сопротивления равно 360В (амплитудное значение).
· Если на дисплее индицируется только единица в старшем разряде, то это означает, что величина
сопротивления измеряемой цепи превышает максимальное значение для выбранного диапазона.
1. Подключите наконечник черного провода к разъему 5 мультиметра, а наконечник красного
провода к разъему 4.
2. Установите переключатель 1 в одно из положений, выделенное в группу . Внутри группы возле
каждого положения переключателя нанесена цифра, указывающая на максимальное сопротивление,
которое может быть измерено прибором в данном положении переключателя. В таблице 4
представлены максимальное отображаемое сопротивление, разрешающая способность (минималь-
но возможное изменение сопротивления, отображаемое на дисплее) и погрешность измерения для
каждого положения переключателя в режиме измерения сопротивления цепи постоянному току.

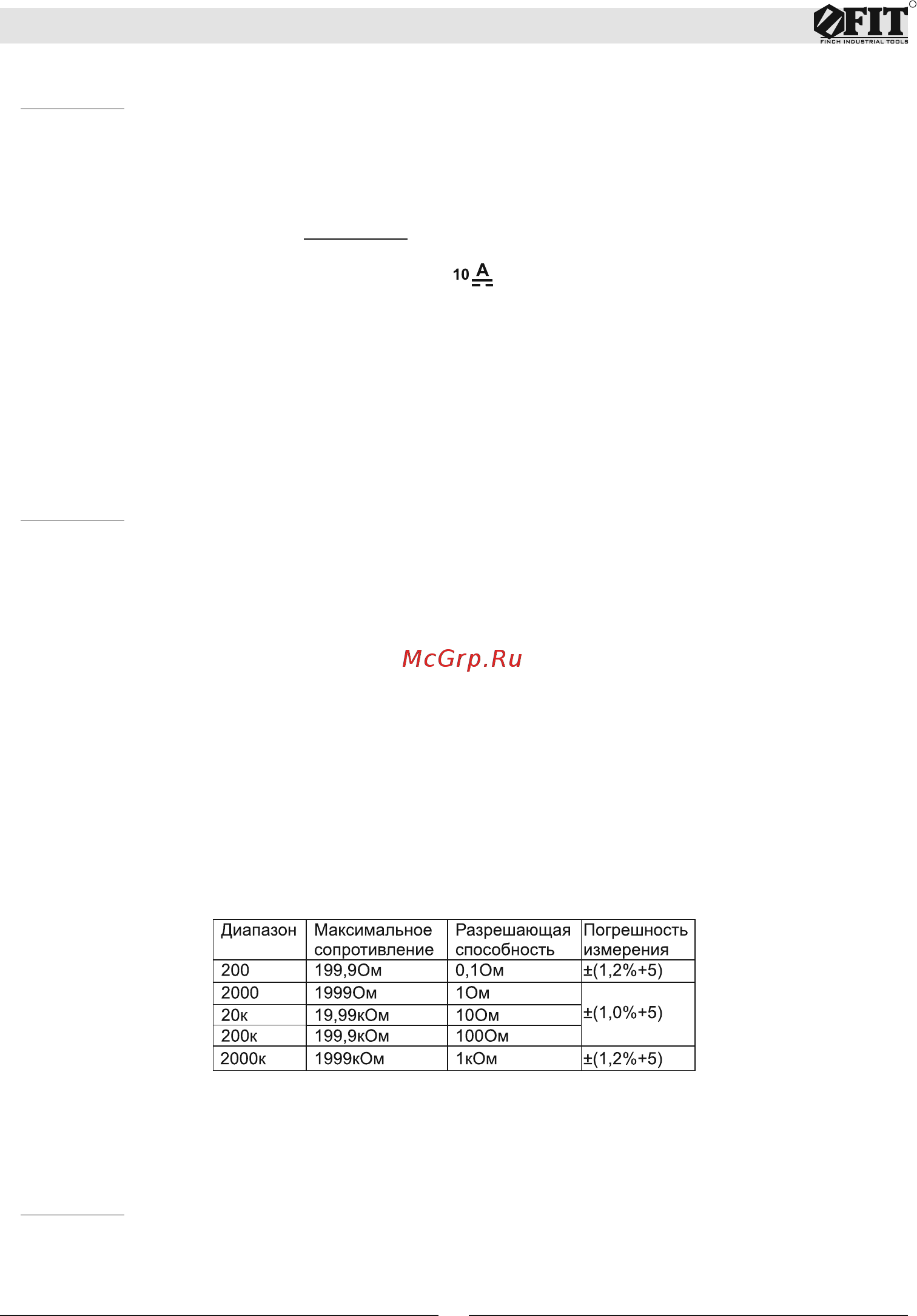

Сопротивление. Таблица 4
3. Отключите цепь, которую будете измерять, от источника электропитания, разрядите имеющиеся
в ней конденсаторы и, при необходимости, разорвите цепь.
4. Подсоедините щупы проводов мультиметра к измеряемым точкам и снимите показания дисплея.
Проверка диодов и прозвонка цепи
Проверка перехода полупроводникового диода
Внимание!
· Запрещена проверка диода в цепи изделия, подключенного к источнику электропитания.
· Напряжение, прикладываемое мультиметром в режиме проверки диода составляет 2,8В при токе
1мА.
· Разъем 4 (см. рис.1) имеет положительный потенциал относительно разъема 5.
