1. Подключите наконечник черного провода к разъему 5 мультиметра, а наконечник красного

провода к разъему 4.

2. Установите переключатель 1 в положение “ ”.

3. Отключите цепь, которая содержит проверяемый диод, от источника электропитания, разрядите

имеющиеся в ней конденсаторы и, при необходимости, разорвите цепь диода.

4. Подсоедините красный щуп к аноду, а черный щуп к катоду проверяемого диода.

5. На дисплее высветится величина падения прямого напряжения на переходе диода в милливоль-

тах, при токе 1мА.

6. Если щупы поменять местами, то на дисплее должна индицироваться только единица в старшем

разряде.

Прозвонка цепи (измерение сопротивления цепи постоянному току со звуковой индикацией)

Внимание!

· Запрещено измерение сопротивления цепи изделия, подключенного к источнику электропита-

ния.

· Напряжение, прикладываемое мультиметром в режиме прозвонки цепи составляет 2,8В при токе

1мА.

· Разъем 4 (см. рис.1) имеет положительный потенциал относительно разъема 5.

1. Подключите наконечник черного провода к разъему 5 мультиметра, а наконечник красного

провода к разъему 4.

2. Установите переключатель 1 в положение “ ”.

3. Отключите цепь, которую будете измерять, от источника электропитания, разрядите имеющиеся

в ней конденсаторы и, при необходимости, разорвите цепь.

4. Подсоедините щупы проводов мультиметра к измеряемым точкам. Звуковой сигнал формирует-

ся мультиметром только если сопротивление цепи по постоянному току менее 50Ом.

Проверка батарей

1. Подключите наконечник черного провода к разъему 5 (см. рис.1) мультиметра, а наконечник

красного провода к разъему 4.

2. Установите переключатель 1 в одно из положений, выделенное в группу BATT. Внутри группы

возле каждого положения переключателя нанесена цифра, указывающая на номинальное

напряжение батареи, состояние которой может быть оценено мультиметром в данном положении

переключателя. В таблице 5 представлены условия проверки в зависимости от типа проверяемой

батареи.

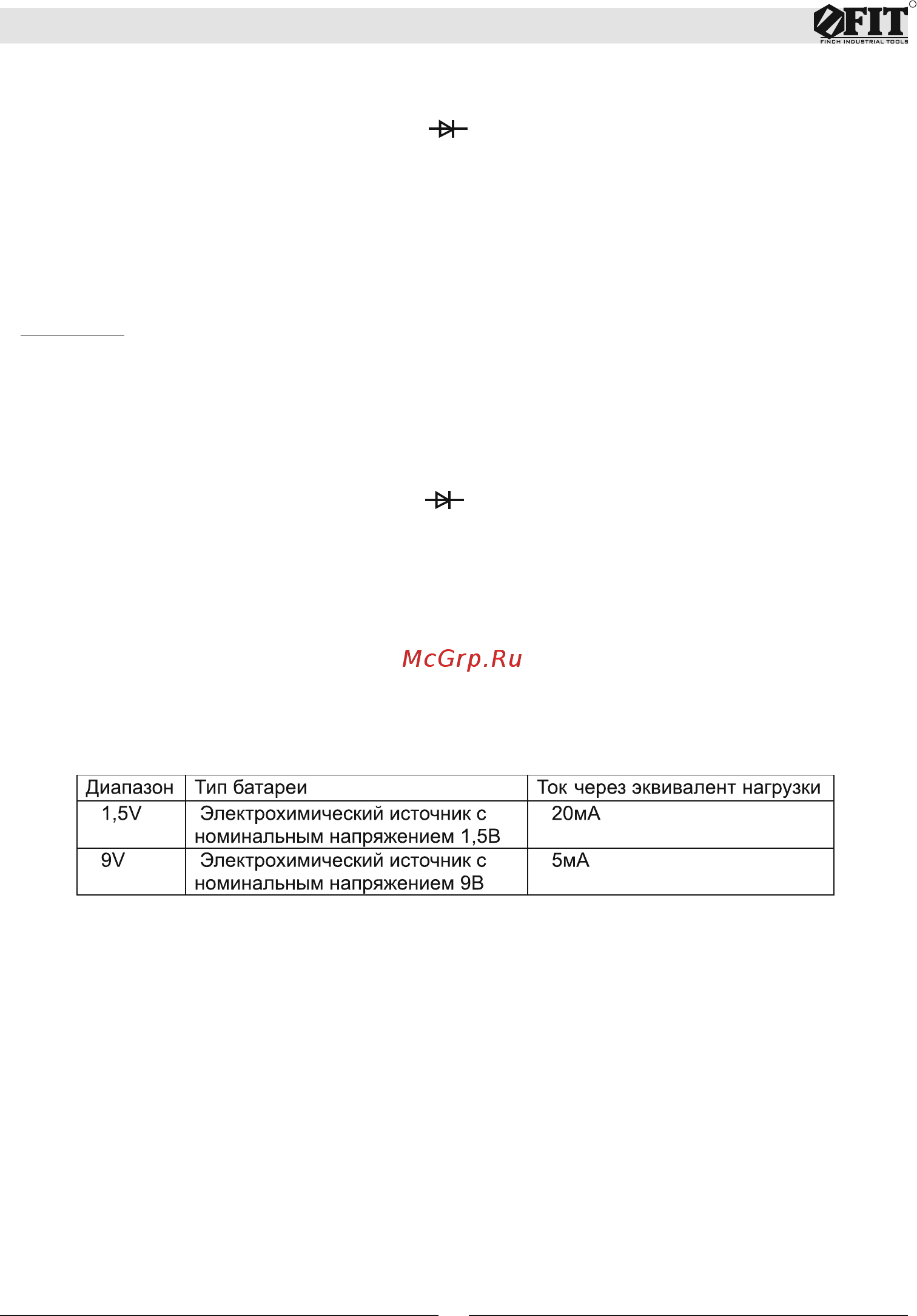

Проверка батарей. Таблица 5

3. Отсоедините проверяемую батарею от нагрузки, если они соединены.

4. Подсоедините красный щуп мультиметра к выводу батареи со знаком “+”, а черный щуп – к

выводу со знаком “-“. На дисплее отобразится напряжение, формируемое батареей, когда она

нагружена током через эквивалент нагрузки, размещенный в мультиметре.
