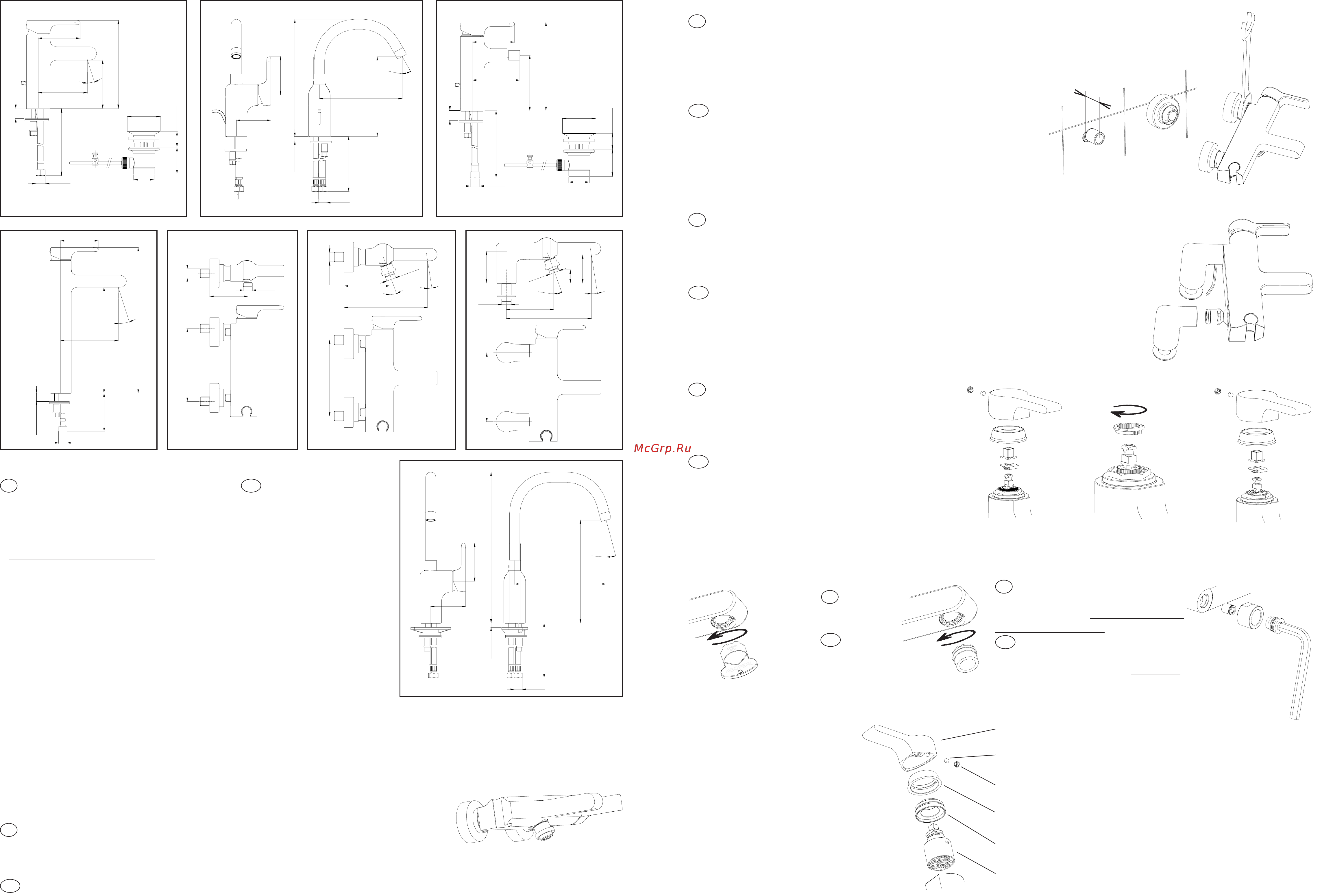

MONTAGE DES ROBINETTERIES MURALES WALL INSTALLATION Appliquer un joint d étanchéité sur les raccords Régler l horizontalité des raccords en respectant la cote d entr axes de 150 mm avec un dépassement de 40 à 45 mm depuis le mur fini Visser les rosaces positionner les joints d étanchéité visser les écrous à l aide d une clé plate de 32 40 à 45 Bloquer Install eccentric fittings horizontally 150 mm apart They should extend 40 to 45 mm from finished wall Screw on escutcheons position washers and then tighten nuts with an open end wrench 32 Lock in place E10862 MONTAGE DES ROBINETTERIES SUR GORGE DECK MOUNT INSTALLATION Emboîter les colonnettes sur la robinetterie Serrer sans bloquer les vis de fixation à la clé 6 pans mâle de 3 Présenter l ensemble sur la baignoire visser et bloquer les écrous de colonnettes Bloquer les vis de fixation Raccorder GB Fix deck mount connections to faucet Insert fixing screws with an alien wrench Position faucet on bathtub screw and tighten nuts on connections Tighten fixing screws Connect faucet to water supply REGLAGE DE LA TEMPERATURE ADJUSTING TEMPERATURE CONSEILS A L INSTALLATION INSTALLATION INSTRUCTIONS Avant l installation purger soigneuse ment les canalisations La robinetterie instal lée démonter l aérateur avant sa mise en eau Ouvrir l eau Pousser le levier à gauche eau chaude droite eau froide au maximum afin d éliminer toutes les impuretés par un écoulementabondant Remonter l aérateur Revêtement la finition de ce mitigeur exige une attention particulière pour conserver l as pect de votre robinetterie nettoyer régulièrementsasurfaceavecuneéponge savonneuse non abrasive bien rincer et essuyer avec un lingedoux Eviter formellement l utilisation des produits contenant de l alcool méthylique des acides des solvants ou des abrasifs qui en dommageraient le revêtement Chauffe eau à gaz instantané Pour son bon fonctionnement il est conseillé De régler le sélecteur de température au maximum D utiliser une eau à une pression statique de 1 bar minimum 10 bars maximum 3 à 5 bars conseillés GB Drain pipes thoroughly before installing Afterinstalling faucet remove aerator Turn on water supply Push lèveras far to the left hot water and to the right cold water as possi ble to remove all deposits with astrongflowofwater Deinstall aerator Finish This mixer has a finish which requires special care Tomaintainitsshineand luster clean regularly with a non abrasive sponge and soap rinse thoroughly and dry with a soft cloth Do not use harsh products containing methyl alcohol acids solvents or abrasives that can damage the finish Instantaneous gas water heater Recommandations Set temperature regulator at maximum position Ha ve static water pressure of at least 1 bar 10 bars maximum 3 to 5 bars advised UTILISATION T Les modèles bain douche sont équipésd un inverseur revenant automatiquement en position bain Lorsque le mitigeur coule en position bain pour passer en position douche SHOWER coulisserla bague de l inverseur vers le bas après fermeture et réouverturedu débit l eau coulera a nouveau en bain GB The bath showermixers feature a flowdiverterthat automatically returns to the bath position When the mixer runs in the bath position pull do wn the di verter ring to go to the showerposition after flow is shutandreopen water will run again in the bath position GB Une bague limiteur de température A clipsée sur la cartouche permet de limiter le déplace ment du levier vers la gauche et de diminuer ainsi la température de l eau chaude selon 2X3 A temperature control ring A attached to the cartridge will control leftward lever movement and thus adjust the temperature of hot and cold water according to REMPLACEMENT DE L AÉRATEUR REPLACEMENT OF THE AERATOR ENTRETIEN DES CLAPETS ANTI RETOUR MAINTENANCE OF CHECK VALVES Àl aided unecléhexagonalede 12 dévisser la douille contenant le clapet anti retour dans le sens des aiguillesd une montre GB Using a 12mm socket wrench unscrew the pin containing the check valve by turning the wrench clockwise F Avec la clé fournie ou avec un aérateur neuf GB With the supplied tool or with a new aerator Anti retour Check valve REMPLACEMENT DE LA CARTOUCHE REPLACEMENT OF THE VALVE 1 Fermer les arrivées d eau Turn offthe water supplies to the faucet 2 Ôter le cache Removethecap 3 Désserrer la vis du levier Loosen the setcrew 4 Enlever le levier Lift the handle 5 Dévisser la coupelle Loosen the bonnet 6 Dévisser l écrou Loosen the nut Levier _______ ____ Lever Vis Screw Cache Cap Coupelle Bonnet Ecrou Nut Cartouche Valve 1 Déboîter la cartouche Lift the valve 8 Inserrer la nouvelle cartouche Install the new valve 9 Visser l écrou Tighten the nut 10 Visser la coupelle Tighten the bonnet 11 Remonter le levier serrer la vis Reinstall the lever tighten the setscrew 12 Emboîter le cache Fit the cap and the lever together 13 Ouvrir l eau vérifier le fonctionnement Turn on the water supplies check the faucet
