Jacob Delafon Symbol E19774-CP хром [2/6] Montage des robinetteries murales wall installation

Jacob Delafon Symbol E19774-CP хром [2/6] Montage des robinetteries murales wall installation
45
80
G1/2
140
42°
G 3/8
0 à 45
90
185
110
300
400
0 à 45
185
39°
300

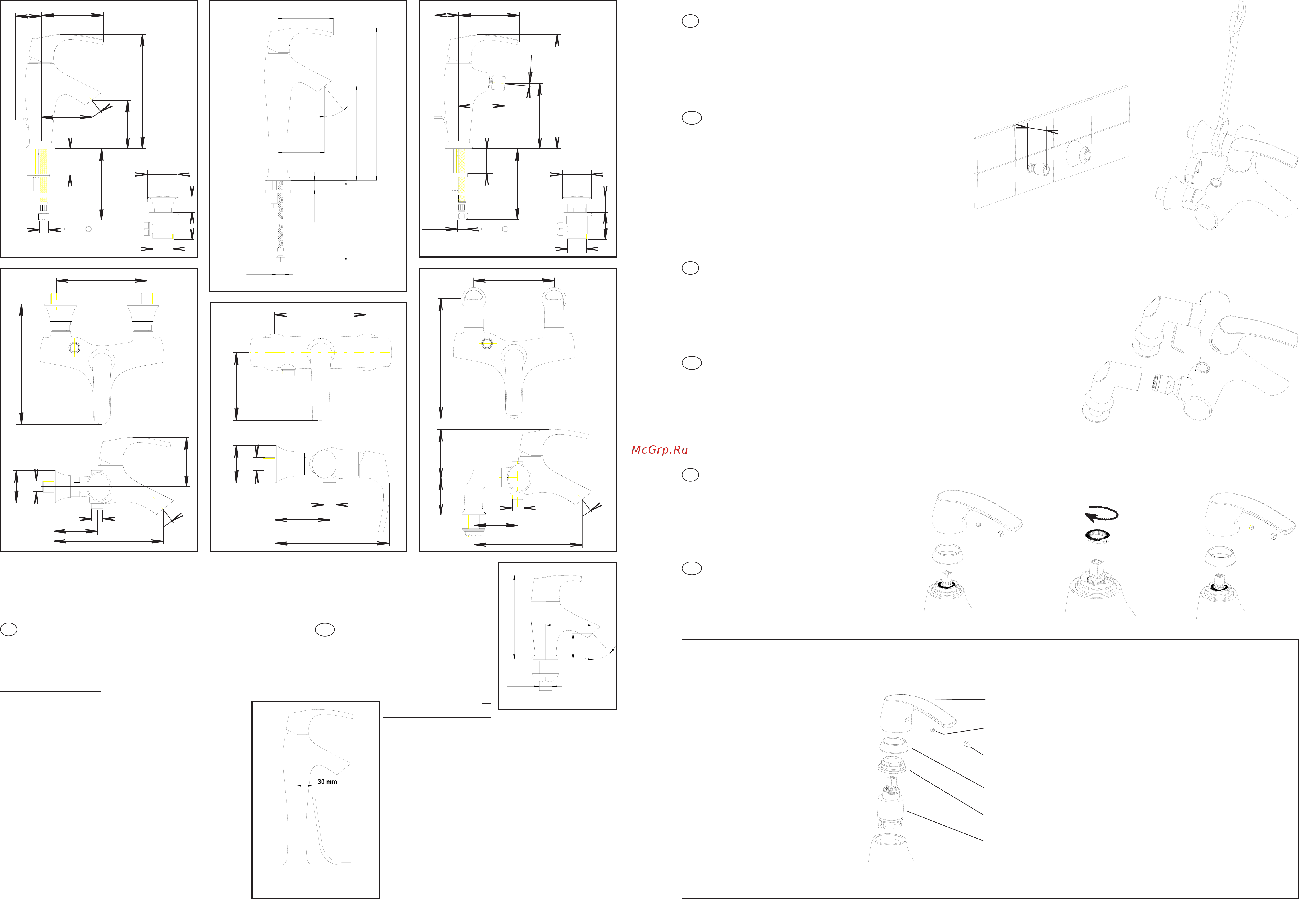

CHANGEMENT DE LA CARTOUCHE / CHANGE OF THE VALVE
E73680-..
35 à 55
Ø 63
G 1’’ 1/4
52
110
85
120
5°
205
350
0 à 45
E72680-..
35 à 55
Ø 63
G 1’’ 1/4
52
110
90
90
39°
205
350
0 à 45
7. Déboîter la cartouche.
Lift the valve .
8. Inserrer la nouvelle cartouche.
Install the new valve.
9. Visser l’écrou.
Tighten the nut.
10. Visser la coupelle.
Tighten the bonnet.
11. Remonter le levier, serrer la vis.
Reinstall the lever, tighten the setscrew.
12. Emboîter le cache.
Fit the cap and the lever together.
13. Ouvrir l’eau, vérifier le fonctionnement.
Turn on the water supplies, check the faucet.
Cartouche
Cartridge
Coupelle
Bonnet
Vis
Screw
Levier
Lever
Ecrou
Nut
Cache
Cap
1. Fermer les arrivées d’eau.
Turn off the water supplies
to the faucet.
2. Oter le cache
Remove the cap.
3. Désserrer la vis du levier.
Loosen the setcrew.
4. Enlever le levier.
Lift the handle.
5. Dévisser la coupelle.
Loosen the bonnet.
6. Dévisser l’écrou.
Loosen the nut.
• Fix deck-mount connections to faucet.
• Insert fixing screws with an allen wrench.
• Position faucet on bathtub, screw and tighten nuts on connections.
• Tighten fixing screws.
• Connect faucet to water supply.
• Avant l'installation, purger soigneusement les canali-
sations. La robinetterie installée, démonter l’aérateur avant sa
mise en eau. Ouvrir l’eau. Pousser le levier à gauche (eau
chaude), à droite (eau froide) au maximum afin d’éliminer
toutes les impuretés par un écoulement abondant. Remonter
l’aérateur.
• Revêtement : la finition de ce mitigeur exige une
attention particulière : pour conserver l’aspect de
votre robinetterie, nettoyer régulièrement sa sur-
face avec une éponge savonneuse non abrasive,
bien rincer et essuyer avec un linge doux. Eviter
formellement l'utilisation des produits contenant de
l'alcool méthylique, des acides, des solvants ou
des abrasifs qui endommageraient le revêtement.
• Chauffe-eau à gaz instantané
Pour son bon fonctionnement, il est conseillé :
• De régler le sélecteur de température au maxi-
mum.
• D’utiliser une eau à une pression statique de 1 bar
minimum, 6 bars maximum, 3 bars conseillés.
G 3/8
G 3/8
RÉGLAGE DE LA TEMPERATURE / ADJUSTING TEMPERATURE
Une bague-limiteur de température
(A), clipsée sur la cartouche, permet
de limiter le déplacement du levier
vers la gauche, et de diminuer ainsi la
température de l’eau chaude. (selon
➀➁➂➃➄)
A temperature-control ring (A)
attached to the cartridge will control
leftward lever movement and thus
adjust the temperature of hot and
cold water. (according to ➀➁➂➃➄)
➚
➄
➀
➛
A
➚
➁
➂
➃
➚
➚
MONTAGE DES ROBINETTERIES SUR GORGE / DECK-MOUNT INSTALLATION
• Emboîter les colonnettes sur la robinetterie.
• Serrer sans bloquer les vis de fixation à la clé 6 pans mâle de 3.
• Présenter l’ensemble sur la baignoire, visser et bloquer les écrous de
colonnettes.
• Bloquer les vis de fixation.
• Raccorder.
150 ± 15
G 1/2
Ø 59
220
39°
200
80
G 1/2
90
E71680-..
44
44
F
F
GB
F
GB
F
GB
➚
➁
➀
➚
40 à 45 mm
MONTAGE DES ROBINETTERIES MURALES / WALL INSTALLATION
• Déposer un join t d’étanchéité sur les raccords.
• Régler l’horizontalité des raccords en respectant la cote d’entr’axes de 150 mm avec un
dépassement de 40 à 45 mm depuis le mur fini.
• Visser les rosaces, positionner les joints d’étanchéité, visser les écrous à l’aide d’une clé plate de
41 avec le protège-écrou fourni.
• Bloquer.
• Seal fittings.
• Install eccentric fittings horizontally, 150 mm
apart. They should extend 40 to 45 mm from fin-
ished wall.
• Screw on escutcheons, position washers and
then tighten nuts with an open-end wrench # 41
with the nut protector supplied.
• Lock in place.
➚
➀
➁
ª
E19774-..
150
39°
202
82
G 1/2
90
70
222
E71681-..
E71682-..
150 ± 15
110
90
190
G 1/2
G 1/2
Ø 59
• Choix des bondes pour E19774-...
E78296-CP Bonde ‘Click’ pour vasque avec trop plein
E78292-CP Bonde à recouvrement courte (long. 50mm) sans trop plein
E78293-CP Bonde à recouvrement longue (long. 80mm) sans trop plein
• Choise of the drains for the E19774-...
E78296-CP Clicker drain for vessel with over flow
E78292-CP Short cover drain for vessel (lgth. 50mm) without over flow
E78293-CP Long cover drain for vessel (lgth. 80mm) without over flow
CONSEILS A L'INSTALLATION / INSTALLATION INSTRUCTIONS
• Drain pipes thoroughly
before installing. After installing
faucet, remove aerator. Turn on water
supply. Push lever as far to the left
(hot water) and to the right (cold
water) as possible to
remove all deposits
with a strong flow of water. Reinstall aerator.
• Finish: This mixer has a finish which requires
special care. To maintain its shine and luster,
clean regularly with a non-abrasive sponge and
soap, rinse thoroughly and dry with a soft cloth.
Do not use harsh products containing methyl
alcohol, acids, solvents or abrasives that can
damage the finish.
• Instantaneous gas water heater
Recommandations:
• Set temperature regulator at maximum position.
• Have static water pressure of at least 1 bar, 6
bars maximum, 3 bars advised.
GB
Montage de E19774 /
Installation of E19774
Vasque
Vessel
→
E12831-4-..
