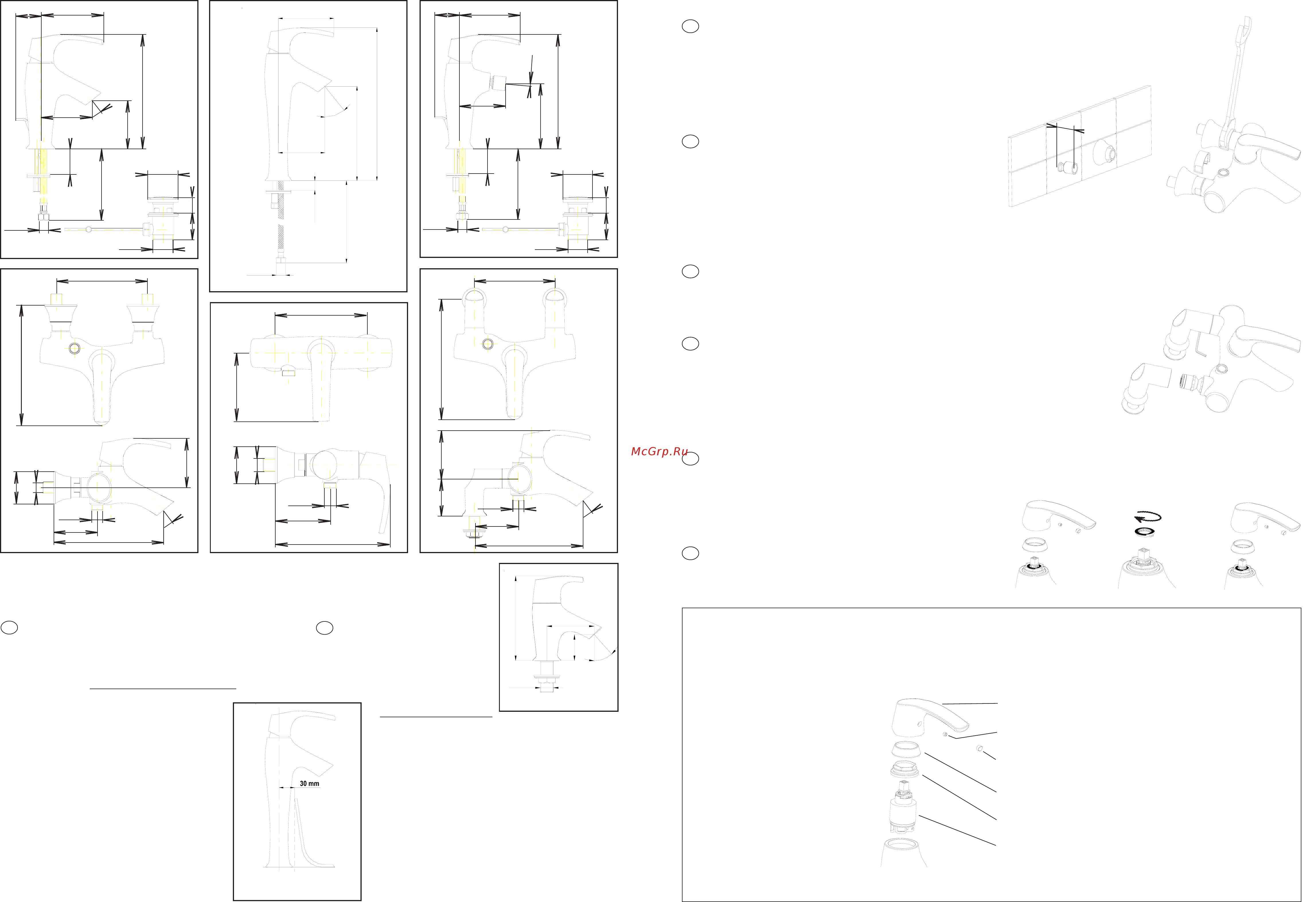

CAMBIO DEL CARTUCHO / MUDANÇA DO CARTUCHO
8. Instalar el nuevo cartucho.
Inserir o novo cartucho.
9. Apretar la tuerca.
Aparafusar a porca.
10. Apretar la caperuza.
Enroscar a copela.
11. Instalar la maneta, apretar el tornillo.
Pôr de novo a alavanca, apertar o parafuso.
12. Poner el tapón embellecedor.
Encaixar o tapa-parafuso.
13. Abrir la llave de paso y comprobar.
Abrir a água, verificar o funcionamente.
Cartucho
Cartucho
Caperuza
Copela
Tornillo
Parafuso
Maneta
Alavanca
Tuerca
Porca
Tapón
Esconderijo
1. Cerrar la llave de paso.
Fechar as entradas de água.
2. Quitar el tapón embellecedor.
Tirar o tapa-parafuso.
3. Aflojar el tornillo de la maneta.
Desapertar o parafuso da alavanca.
4. Quitar la maneta.
Retirar a alavanca.
5. Aflojar la caperuza.
Desenroscar a copela
6. Aflojar la tuerca.
Desaparafusar a porca.
7. Quitar el cartucho.
Deslocar o cartucho.
• Antes da instalação, purgar com
cuidado as canalizações. A torneira
instalada, retirar o arejador antes da sua
ligação a água. Abrir a água. Empurar a
alavanca a esquerda (água quente), a direita
(água fría) ao máximo, no fim
de eliminar todas as impurezas
com um escoamente abundante. Pôr de novo o arejador.
• Revestimento :
Para conservar o aspecto da sua torneira limpar
regularmente a sua superfície cóm uma esponja
saponácea não abrasiva, bém enxaguar e enxugar
com uma roupa macia. Evitar formalmente a utilização
de produtos com álcool metílico, ácidos, solventes o
abrasivos que prejudicariam o revestimento.
Aquecedor de água com gás instantâneo :
Para o seu bóm funcionamente, é aconselhado :
• Regular o selector de temperatura ao máximo.
• Utilizar uma água de pressão estática de 1 bar
mínimo, 6 bar máximo, 3 bar aconselhados.
• Antes de la instalación, purgar bien las canalizaciones.
Una vez instalada la grifería, y antes de abrir el agua, desmontar
el aireador. Abrir el agua.Mover la maneta de accionamiento a
la izquierda (agua caliente) y a la derecha (fría) hasta el
máximo para así eliminar todas las impurezas gracias a un
flujo de agua abundante.Volver a montar el
aireador.
• Revestimiento:
Para conservar el aspecto de la grifería, limpiar
con una esponja jabonosa, aclarar bien y secar
con un paño suave. Evitar la utilización de productos
que contengan alcohol metílico, disolventes y
abrasivos que podrian dañar el revestimiento.
Calentador de agua de gas instantáneo :
Para su buen funcionamiento, se recomienda :
• Regular a nivel máximo el selector de
temperatura.
• Utilizar agua a una presión estática de: 1 bar
mínimo, 6 bares máximo. La medida aconsejable
es de 3 bares.
Una anilla limitadora de temperatura (A), insertada en el
cartucho de discos cerámicos, permitirá limitar (mediante
un pequeño punto de resistencia) el movimiento de la
maneta de accionamiento a la i zquierda, lo que provocará
una disminución de la temperatura del agua.(según ➀➁➂➃➄).
Um anel verificador de temperatura máxima (A) fixada no
cartucho, permite de limitar a transferência da alavanca na
esquerda, e de diminuir de este modo a temperatura de
água quente (segundo ➀➁➂➃➄).
➚
➄
➀
➛
A
➚
➁
➂
➃
➚
➚
E
E
E
➚
➁
➀
➚
40 a 45 mm
• Colocar uma válvula de estanqueidade nos ajustamentos.
• Regrar a horizontalidade dos ajustamentos, respeitando
os 150 mm entre os eixos com um excesso de 40 a 45 mm
despois da parede acabada.
• Enroscar as rosáceas, pôr em posição as válvulas de
estanqueidade, aparafusar as porcas com uma chave
francesa de 41 com um abrigo de porca fornecido.
• Bloquear.
P
• Colocar la junta de estanquiedad sobre los racores.
• Regular la horizontalidad de los racores repetando una
cota entre ejes de 150 mm y con una separación de la pared
de 40-45 mm.
• Roscar los rosetones o embellecedores, colocar las juntas
de entanquiedad y apretar las tuercas con la llave
suministrada.
• Apretar al máximo.
MONTAJE DE GRIFERIAS MURALES / MONTAGEM DAS TORNEIRAS MURALES
REGLAJE DE LA TEMPERATURA / AFINAÇÃO DA TEMPERATURA
P
P
MONTAJE DE GRIFERIAS SOBRE PLAYA / MONTAGEM DAS TORNEIRAS SOBRE COLUNITAS
• Ajustar los rácores a la grifería.
• Apretar (sin llegar a fijar) los tornillos de fijación con la llave hexagonal suministada.
• Montar la grifería sobre la playa, apretar y fijar las tuercas.
• Fijar los tornillos de fijación.
• Conectar el agua.
E
➚
➀
➁
ª
P
• Encaixar as colunitas sobre a torneira.
• Apertar sem bloquear os parafusos de fixação com a chave hexàgonal de 3.
• Apresentar o conjunto sobre a banheira, aparafusar e bloquear as porcas de
colunitas.
• Bloquear os parafusos de fixaçãon.
• Liguar.
CONSEJOS DE INSTALACION / CONSELHOS DE INSTALACÃO
• Eleccion de desagües para E19774-
E78296-CP Desagüe ‘click’ para lavabo con rebosadero
E78292-CP Desagüe con embellecedor (long.50mm) sin rebosadero
E78293-CP Desagüe con embellecedor (long.80mm) sin rebosadero
G 3/8
0 à 45
90
185
110
300
400
0 à 45
185
3
9
°
300
E73680-..
35 à 55
Ø 63
G 1’’ 1/4
52
110
85
120
5°
205
350
0 à 45
E72680-..
35 à 55
Ø 63
G 1’’ 1/4
52
110
90
90
39°
205
350
0 à 45
G 3/8
G 3/8
150 ± 15
G 1/2
Ø 59
220
39°
200
80
G 1/2
90
E71680-..
44
44
E19774-..
150
39°
202
82
G 1/2
90
70
222
E71681-..
E71682-..
150 ± 15
110
90
190
G 1/2
G 1/2
Ø 59
Montaje de E19774
lavabo
sobre
encimera
→
45
80
G1/2
140
42°
E12831-4-..
