MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C
pyccкий
23

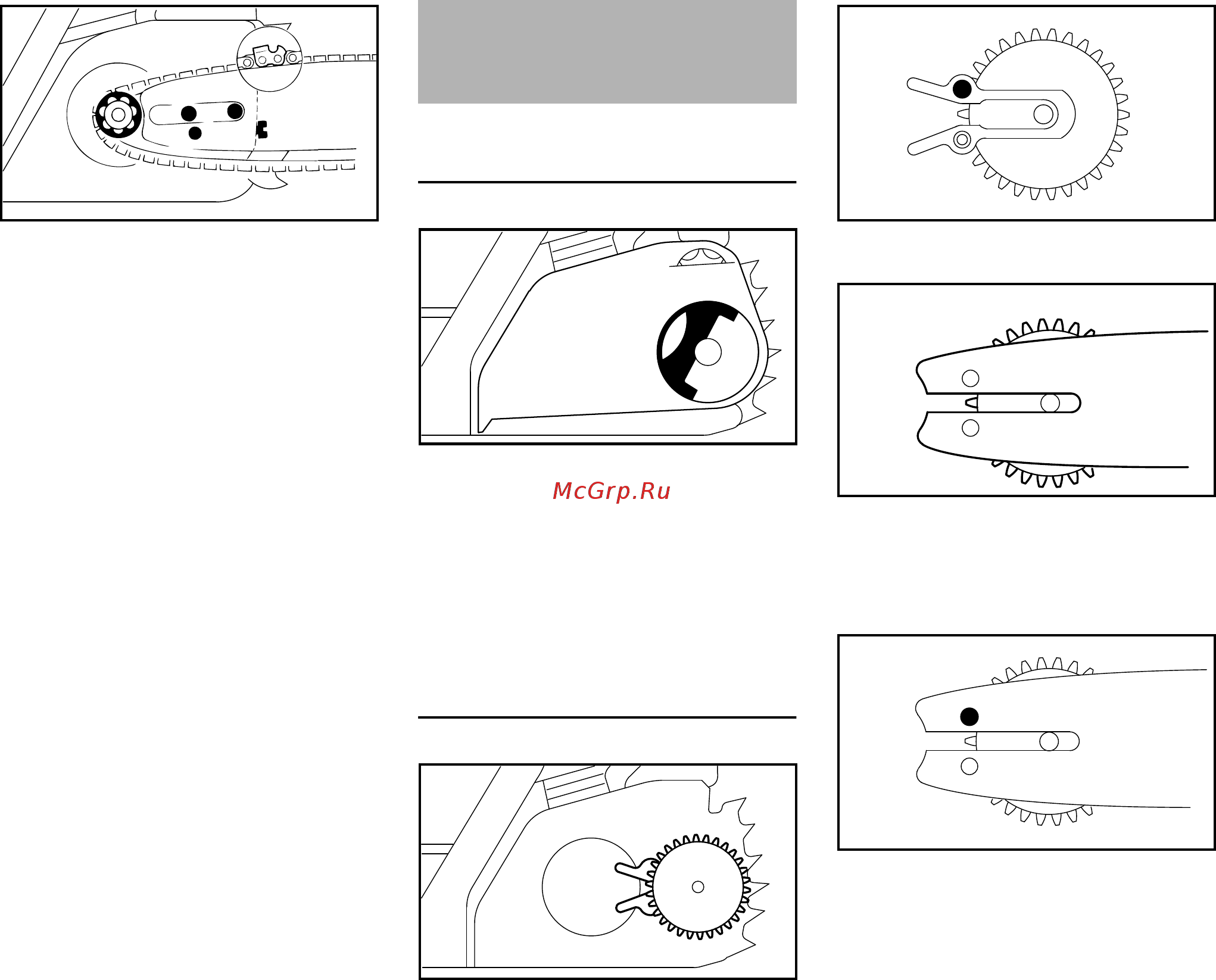

N Направляющую шину наложить
на болты (1) – режущие края
пильной цепи должны указывать
вправо
N Фиксирующее отверстие (2)
положить на цапфу прижимной
задвижки – одновременно
пильную цепь положить на
звездочку цепи (3)
N Болт (4) повернуть вправо, пока
пильная цепь не будет провисать
внизу лишь немного – и выступы
ведущих звеньев не будут
вложены в пазе шины
N Снова установить крышку
звёздочки цепи – и гайку слегка
затянуть вручную
N Далее: см. "Натяжение пильной
цепи"
Демонтировать крышку звёздочки
цепи
N Раскрыть рукоятку (1) (пока она
не зафиксируется)
N Барашковую гайку (2) повернуть
влево до тех пор, пока она не
будет свободно висеть в крышке
звёздочки цепи (3)
N Снять крышку звёздочки цепи (3)
Демонтировать натяжной шкив
N Зажимный диск (1) снять и
перевернуть
N Выкрутить болт (2)
N Зажимный диск (1) и
направляющую шину (3)
расположить по отношению друг
к другу
N Установить и затянуть болт (2)
4
1
1
2
3
207BA010 KN
Монтаж направляющей
шины и цепи пилы
(быстрое натяжение цепи)
1
2
3
2310BA013 KN
1
2310BA014 KN
2310BA015 KN
2
1
3
2310BA016 KN
2
2310BA017 KN
