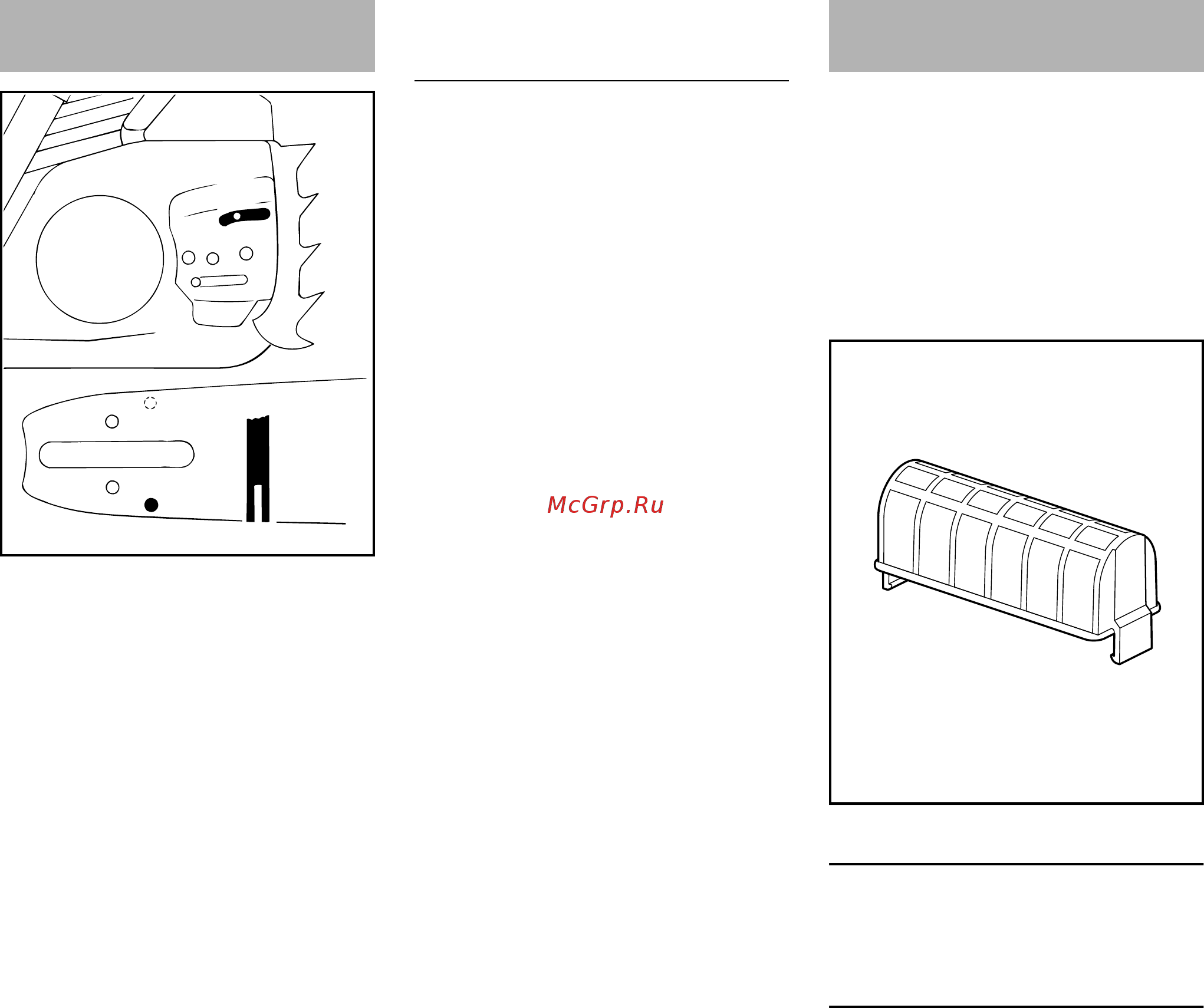

MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C
pyccкий
41
N Направляющую шину
перевернуть – после каждой
заточки и после каждой замены
пильной цепи - во избежание
одностороннего износа, особенно
в месте поворота и на нижней
стороне
N Равномерно почистить впускное
отверстие для масла (1),
выпускной канал для масла (2) и
паз шины (3)
N Измерьте глубину паза – с
помощью мерной линейки на
опиловочном шаблоне
(специальные принадлежности) –
в зоне наибольшего износа
режущей поверхности
Если глубина паза меньше
минимального размера:
N заменить направляющую шину
В противном случае ведущие
элементы истираются об основание
паза – ножка зуба и соединительные
звенья не обкатываются по
траектории направляющей шины.
Система воздушного фильтра может
быть приспособлена к различным
условиям эксплуатации посредством
монтажа различных фильтров.
Возможно простое переоснащение
системы.
В зависимости от оборудования
мотоустройство оснащается
тканевым или войлочным фильтром.
Тканевый фильтр
Для нормальных условий работы и
эксплуатации в зимнее время.
Войлочный фильтр
Для работы в сухих, очень пыльных
местностях.
Технический уход за
направляющей шиной
2
3
1
143BA026 KN
Серия
цепи
Шаг цепи Минималь
-
ная глубина
паза
Picco 1/4" P 4,0 мм
Rapid 1/4“ 4,0 мм
Picco 3/8“ P 5,0 мм
Rapid 3/8“; 0.325“ 6,0 мм
Rapid 0.404“ 7,0 мм
Система воздушного
фильтра
208BA001 KN
