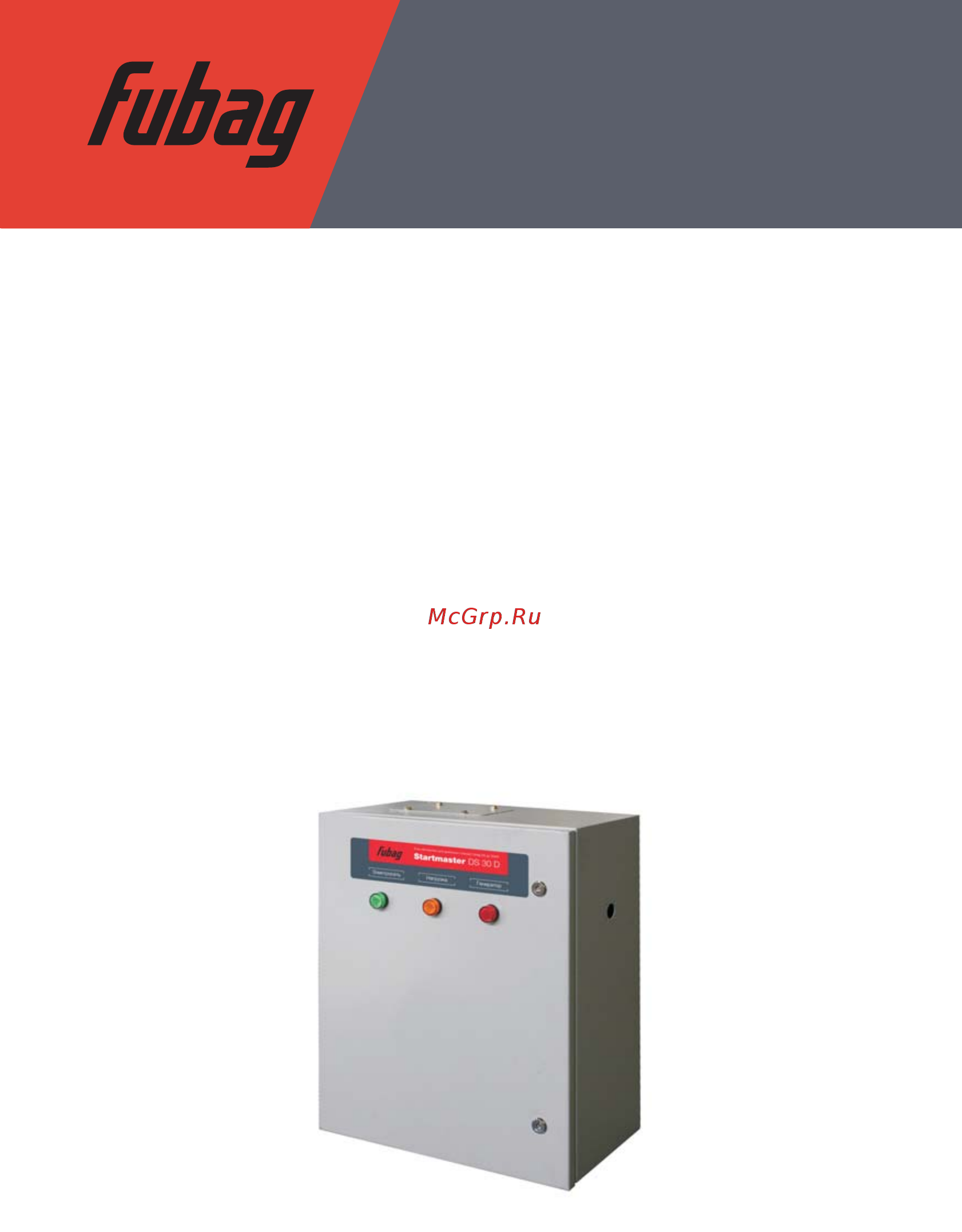

Fubag Startmaster DS 30D (400V) для трехфазных дизельных станций 838250 Инструкция по эксплуатации онлайн

Устройство рассчитано на работу с переменным током напряжением до 660 в и частоту тока 50 гц температура окружающей среды должна быть не более 40 с и не менее 5 с высота расположения установки не должна превышать 2000 м над уровнем моря уровень загрязнения места установки 3 по гост р 51321 2000 категория установки с электроприемниками iv 3 угол наклона щита блока не должен превышать 22 5 3

Инструкция по эксплуатации 4

Конструкция блока 4

Автоматический и ручной дистанционный режимы 5

Инструкция по эксплуатации 5

Монтажные габариты 5

Подключение 5

Www fubag ru 6

Автоматический режим 6

Автоматический режим принудительное переключение в 0 отключение двойного источника питания 6

Дистанционный режим 6

Инструкция по эксплуатации 6

Www fubag ru 7

Инструкция по эксплуатации 7

Медные шины блока слева направо линии i ii подключаются к основному источнику питания спереди и к резервному источнику питания после а в с n питание цепи управления осуществляется от общего источника питания и резервного источника питания фазы c и n линии цепи управления i ii 220 в переменного тока подключаются соответственно к клеммам 102 103 104 105 клемма 102 подключается к основному источнику питания клемма 104 подключается к резервному источнику питания клеммы 101 106 предназначены подключения источника питания цепи управления сигнальными индикаторами к клемме 106 подключается фаза обратите внимание на то что клеммы 101 106 не должны подключаться к какой либо другой линии для нижней верхней клеммы i ii a b c n в качестве выходного порта может применяться подключение по медной шине или проводное подключение 7

Подключение блока автоматики 7

Подключение электростанции 7

Во время транспортировки и хранения блока старайтесь беречь его от попадания влаги рекомендуется хранить блок в сухом хорошо проветриваемом помещении и не подвергать его воздействию повышенной влажности коррозионно опасных газов и пыли после вскрытия упаковки рекомендуется снова упаковать устройство если предполагается перевозить его к месту работы или на хранение 8

Гарантийные обязательства 8

Гарантийный срок на оборудование указывается в прилагаемом сервисном талоне гарантия относится к дефектам в материалах и узлах и не распространяется на компоненты подверженные естественному износу и работы по техническому обслуживанию гарантийному ремонту подлежат только очищенные от пыли и грязи устройства в заводской упаковке полностью укомплектованные имеющие инструкцию по эксплуатации гарантийный талон с указанием даты продажи при наличии штампа магазина заводского номера и оригиналов товарного и кассового чеков выданных продавцом в течение гарантийного срока сервисный центр устраняет за свой счёт выявленные производственные дефекты производитель снимает свои гарантийные обязательства и юридическую ответственность при несоблюдении потребителем инструкций по эксплуатации самостоятельной разборки ремонта и технического обслуживания устройства а также не несет никакой ответственности за причиненные травмы и нанесенный ущерб 8

Инструкция по эксплуатации 8

Неисправности и их устранение 8

Обслуживание блока может производиться только квалифицированным персоналом с допуском работы с силовыми сетями и электроустановками напряжением до 1000 вольт всегда отключайте блок от сети и электростанции при обслуживании внутри блока существуют высокие напряжения и токи опасные для жизни 8

Техническое обслуживание 8

Хранение и транспортировка 8
