www.fubag.ru
Инструкция по эксплуатации
--4

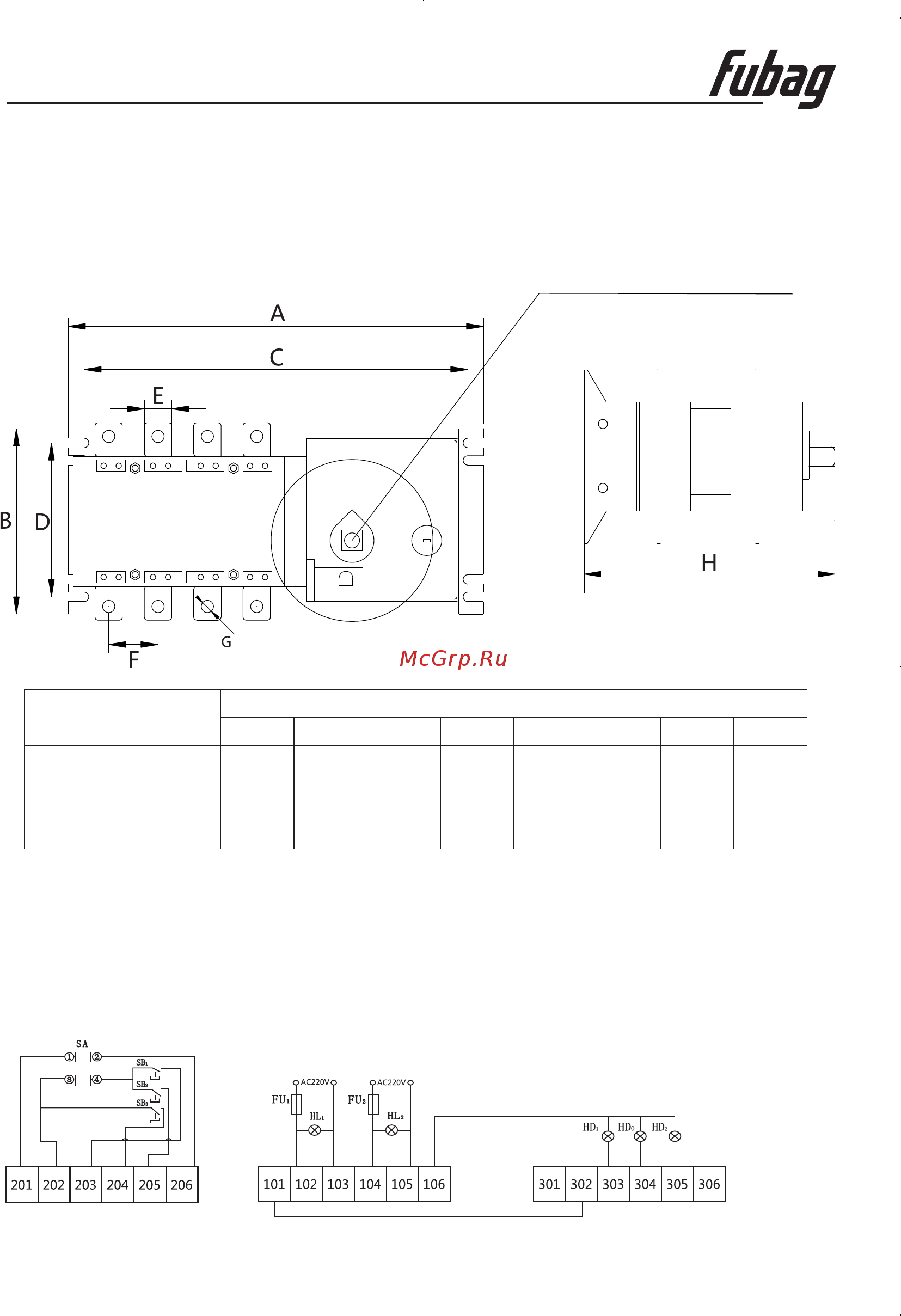

6. Монтажные габариты
Диапазон вращения рукоятки
Габариты, мм
Модель
A B C D E F G H
DS 30 D
DS 30
245 106 233 84 14 30 6 133
7. Подключение
Автоматический и ручной(дистанционный) режимы
Основной
источник
питания
Резервный
источник
питания
SA
SB1
SB2
SB3
-/
(),
переключатель автоматического ручного режима
- кнопка включения питания пассивный переключатель
основной источник питания
- кнопка включения питания (пассивный переключатель),
резервный источник питания
- кнопка "0" (пассивный переключатель)
(с самоблокировкой)
