Калибр Руководство по эксплуатации

в высоте между режущим зубом и зубом-ограничителем. Оптимально, когда режущий

зуб выше зуба-ограничителя на 0,5 – 0,8 миллиметра.

Перед работой необходимо проверить соответствие напряжения питающей сети,

паспортным данным станка. А также произвести проверку работы защитного кожуха и

крепление абразивного круга.

4.4 Заточка режущего зуба

Заточку цепи необходимо начинать с заточки режущих зубьев (рис.3 поз.1).

Затачивайте зубья равномерно, вначале каждый второй зуб с одной стороны,

потом каждый второй зуб с противоположной стороны. Длина режущих зубьев должна

быть одинаковая, различная длина (L1, L2 и L3) не допускается и может привести к

нежелательным последствиям (см. рис. 4).

Настройте установочный клин (рис.5 поз.3) с помощью винта (рис.5 поз.1) так,

чтобы клин располагался впритык к затачиваемому звену и не давал цепи (рис.5 поз.2)

передвигаться в процессе заточки.

При заточке следующего зуба не обязательно заново регулировать установочный

клин. Достаточно установить звено впритык к установочному клину и зафиксировать

это положение винтом (рис. 5 поз.4), не допуская свободного движения цепи в процессе

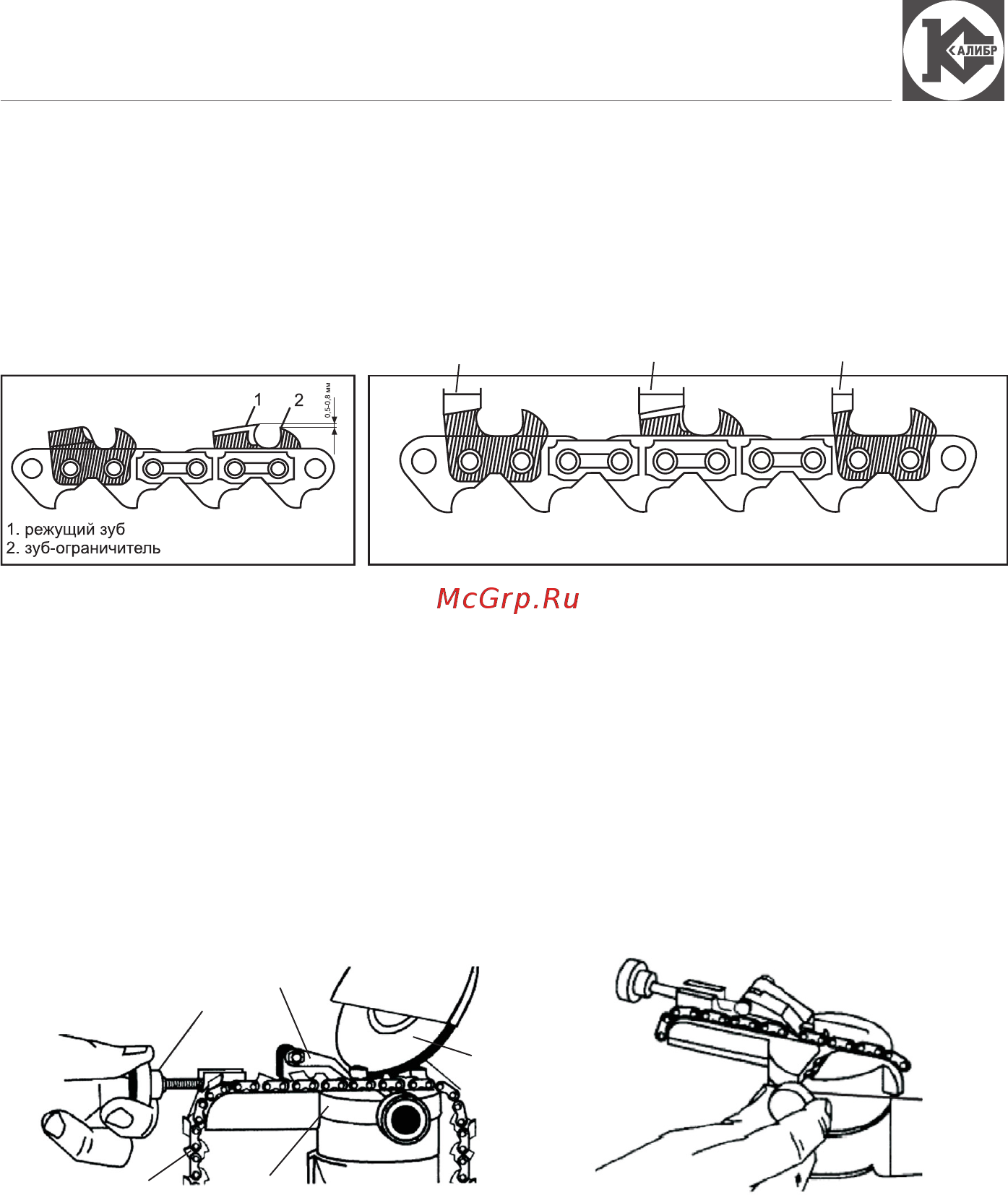

рис.3 рис.4

2 6

рис.5

1 – винт установочный; 2 – цепь; 3 – клин установочный; 4 – винт фиксирующий;

5 – круг заточный; 6 – стол рабочий.
