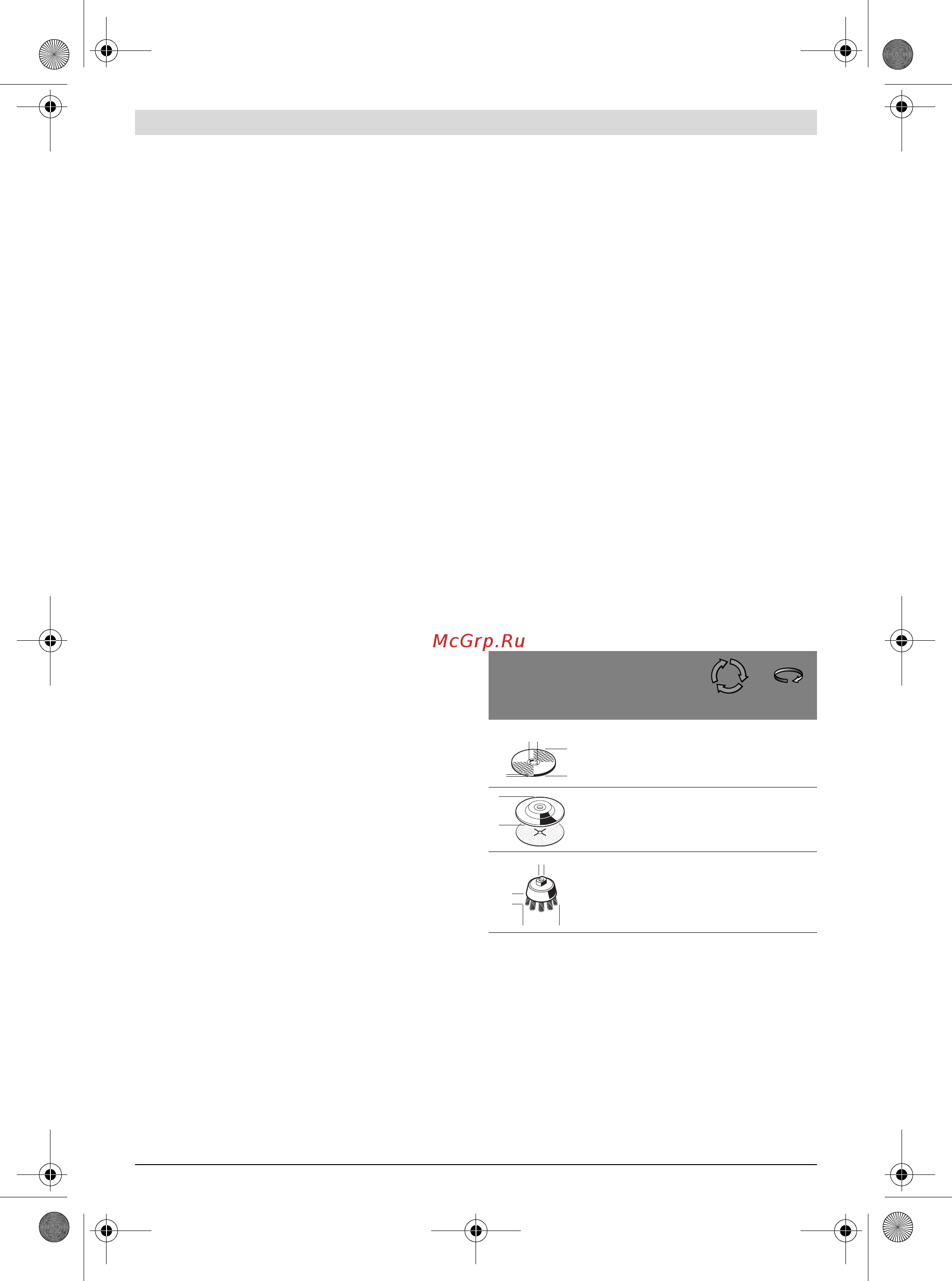

14 | Polski
2 609 006 764 | (18.1.13) Bosch Power Tools
Pokrywę ochronną do cięcia 10 montuje się w taki sam spo-
sób, jak pokrywę ochronną do szlifowania 6.
Pokrywa ochronna do cięcia z prowadnicami saneczkowy-
mi
Pokrywę ochronną do cięcia z prowadnicami saneczkowymi
17 montuje się dokładnie tak samo jak pokrywę ochronną do
szlifowania 6.
Uchwyt dodatkowy
Urządzenie należy używać jedynie z uchwytem dodat-
kowym 4.
Uchwyt dodatkowy 4 należy zamocować – w zależności od
rodzaju pracy – po prawej lub lewej stronie głowicy elektro-
narzędzia.
Osłona ręki
Przed rozpoczęciem obróbki gumową tarczą szlifierską
13 lub szczotką garnkową/szczotką tarczową/ścierni-
cą wachlarzową, należy zawsze zamontować osłonę rę-
ki 12.
Osłonę ręki 12 mocuje się za pomocą uchwytu dodatkowego
4.
Montaż narzędzi szlifierskich
Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.
Nie należy dotykać tarcz szlifierskich i tnących, zanim
nie ostygną. Tarcze rozgrzewają się podczas pracy do bar-
dzo wysokich temperatur.
Wrzeciono szlifierki 5 i wszystkie części, które mają zostać za-
montowane, należy oczyścić.
Do mocowania i do zwalniania narzędzi szlifierskich używa się
przycisku blokady 2, unieruchomiającego wrzeciono szlifier-
ki.
Przycisk blokady można uruchamiać jedynie wtedy,
gdy wrzeciono szlifierki jest całkowicie nieruchome. W
przeciwnym wypadku może dojść do uszkodzenia elektro-
narzędzia.
Tarcza szlifierska/tarcza tnąca
Należy wziąć pod uwagę wymiary narzędzi szlifierskich. Śred-
nica otworu narzędzia musi pasować do kołnierza mocujące-
go. Nie należy stosować żadnych adapterów, złączek ani zwę-
żek.
Używając diamentowych tarcz tnących, należy zwrócić uwa-
gę, by strzałka wskazująca kierunek, umieszczona na tarczy
odpowiadała kierunkowi obrotów elektronarzędzia (por.
strzałkę wskazującą kierunek obrotu, umieszczoną na głowicy
elektronarzędzia).
Kolejność montażu ukazana jest na stronach graficznych.
Tarczę szlifierską lub tnącą zamocować należy za pomocą na-
krętki 9 dokręcanej kluczem dwutrzpieniowym.
Po zamontowaniu narzędzia szlifierskiego, a przed uru-
chomieniem szlifierki należy sprawdzić, czy narzędzie
szlifierskie jest właściwie zamocowane i czy może się
swobodnie obracać. Upewnić się, czy narzędzie szli-
fierskie nie zahacza o pokrywę ochronną lub o inny ele-
ment elektronarzędzia.
Ściernica wachlarzowa
Do pracy przy użyciu ściernicy wachlarzowej należy za-
wsze montować osłonę rąk 12.
Tarcza gumowa
Do pracy przy użyciu gumowego talerza szlifierskiego
13 należy zawsze montować osłonę rąk 12.
Kolejność montażu ukazana jest na stronach graficznych.
Nałożyć nakrętkę okrągłą 15 i dokręcić ją kluczem dwutrzpie-
niowym.
Szczotka garnkowa/Szczotka tarczowa
Do pracy przy użyciu szczotki należy zawsze montować
osłonę rąk 12.
Kolejność montażu ukazana jest na stronach graficznych.
Szczotkę garnkową/szczotkę tarczową należy nasunąć na
wrzeciono szlifierki tak głęboko, by ściśle przylegała do koł-
nierza znajdującego się na końcu wrzeciona. Szczotkę
garnkową/tarczową należy dokręcić kluczem widełkowym.
Wymagania dotyczące narzędzi szlifierskich
Stosować można wszystkie narzędzia robocze, które zostały
wymienione w niniejszej instrukcji obsługi.
Dopuszczalna prędkość obrotowa [min
-1
] wzgl. obwodowa
[m/s] używanych narzędzi roboczych musi co najmniej odpo-
wiadać wartościom podanym w poniższej tabeli.
Należy dlatego zwrócić uwagę na dopuszczalną prędkość ob-
rotową wzgl. obwodową, podaną na etykiecie narzędzia szli-
fierskiego.
Przestawianie głowicy przekładniowej
Tylko w przypadku elektronarzędzi o numerze
katalogowym 3 603 CA2 0..:
Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.
Głowicę przekładni można obrócić o 180°. Pozwala to na
ustawienie włącznika/wyłącznika w wygodniejszej pozycji ro-
boczej, np. aby ułatwić pracę osobom leworęcznym.
– Wykręcić śrubę z zabezpieczenia 20 dźwigni 1
(zob. rys. A).
maks.
[mm] [mm]
D b d [min
-1
] [m/s]
115
125
6
6
22,2
22,2
11000
11000
80
80
115
125
–
–
–
–
11000
11000
80
80
75 30 M 14 11000 45
b
d
D
D
D
b
d
OBJ_BUCH-1874-001.book Page 14 Friday, January 18, 2013 10:03 AM
