Установите плиту. В случае неровного пола, отрегулируйте горизонтальное
положение плиты, исключив ее случайный сдвиг. Если плита устанавливается на
подставку, следует принять меры, чтобы она не соскользнула с подставки.
Для обеспечения устойчивости изделия от опрокидывания его необходимо
закрепить с помощью двух уголков для полок (не входят в комплект поставки). На
задней крышке Вашей плиты размещена информационная наклейка со специальными
символами, показанная на Рис. 3, для того, чтобы напомнить Вам о необходимости
установки защиты от опрокидывания.
ЧТОБЫ ПРЕДОТВРАТИТЬ ОПРОКИДЫВАНИЕ
ПРИБОРА, НЕОБХОДИМО УСТАНОВИТЬ
СПЕЦИАЛЬНЫЕ СРЕДСТВА ЗАЩИТЫ. ДЛЯ
ПОДРОБНЫХ СВЕДЕНИЙ ОБ УСТАНОВКЕ ЗАЩИТЫ
ОТ ОПРОКИДЫВАНИЯ ВНИМАТЕЛЬНО ИЗУЧИТЕ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.

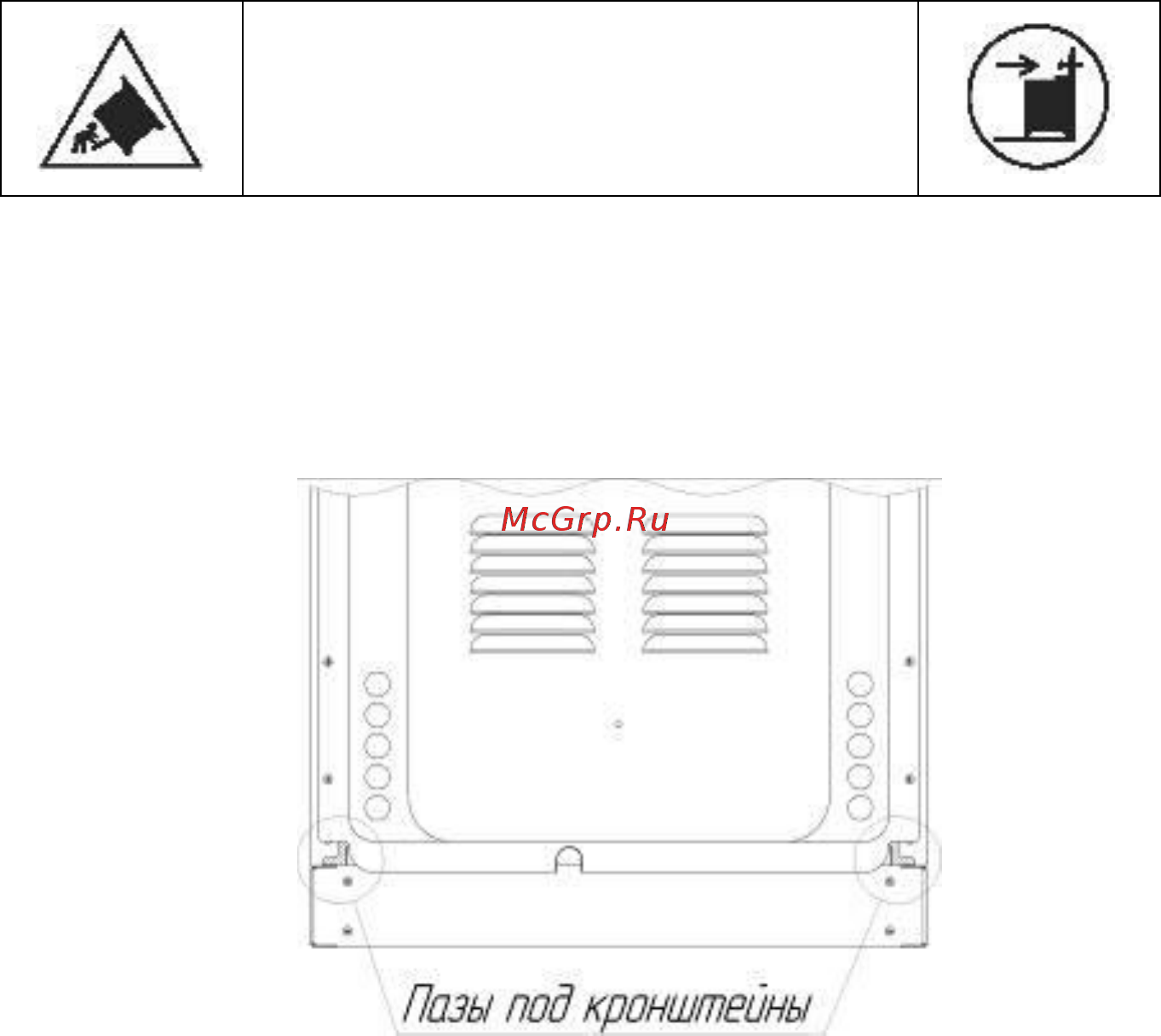

Рис. 3. Информационная наклейка
С задней стороны плиты имеются 2 паза, которые предназначены для установки
защиты от опрокидывания (Рис. 4). Необходимо в строительном магазине приобрести
два уголка для полок 125х100 (Рис. 5) и выбрать крепеж уголков, соответствующий
типу материала стены сзади плиты (например, шурупы или винты совместно с
дюбелями).
Рис. 4. Пазы
