9

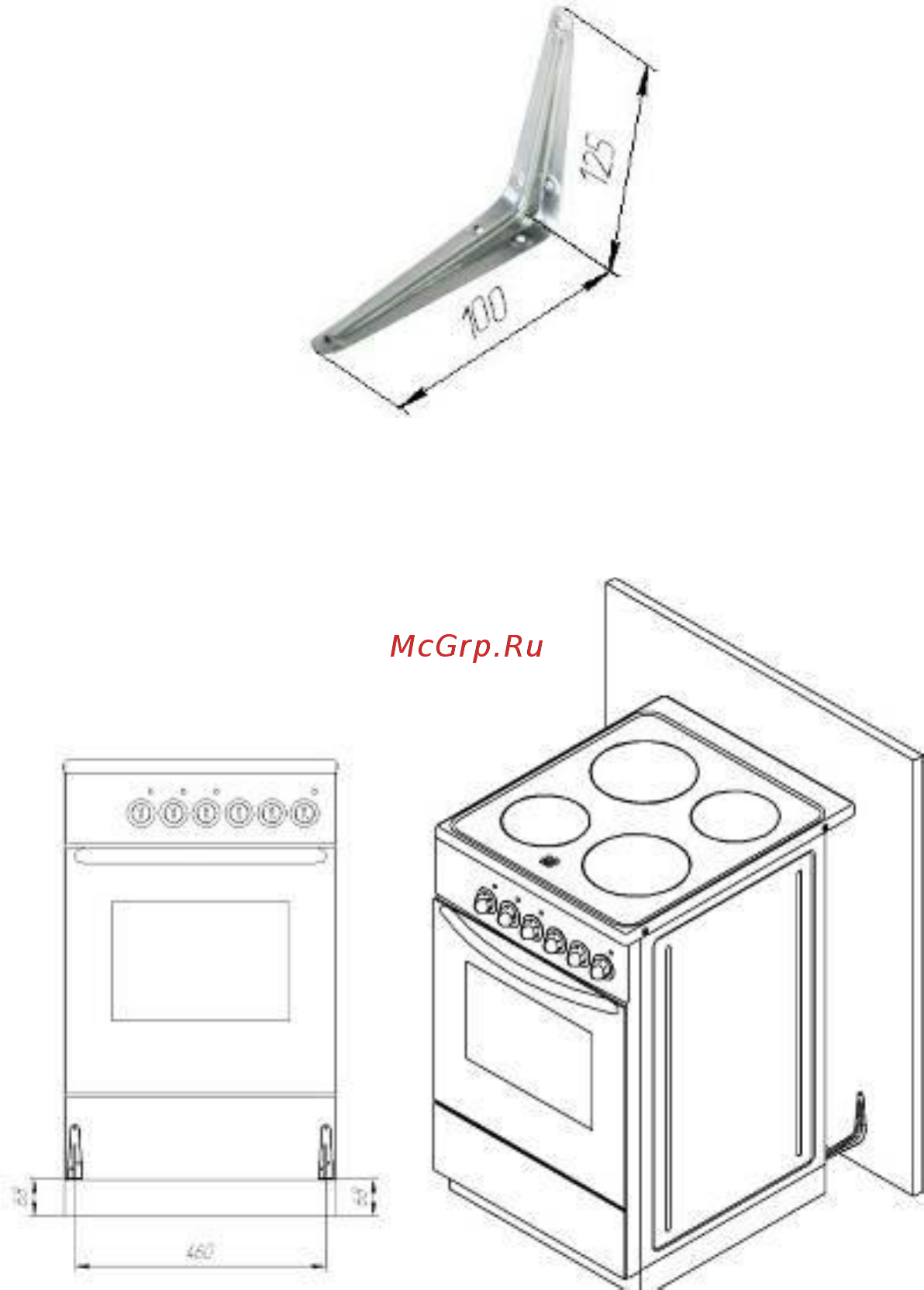

Рис. 5. Уголок (кронштейн) для полок
Разметьте отверстия для крепления кронштейнов, согласно схеме на Рис. 6. Если
используются подкладки под плиту, либо подставка, необходимо учесть их толщину
при разметке. Надежно закрепите уголки к стене, и задвиньте плиту на место.
Рис. 6. Схема разметки стены под кронштейны.
5) Установленная на место плита не должна закрывать розетку. Подводящий
кабель не должен проходить в местах, где температура может достигать 70 С.
6) Подключите плиту к электросети при нулевом положении всех ручек.
Проверьте работоспособность плиты.
