6
- Не допускайте попадания влаги внутрь плиты, а так же заливания газовых
горелок.
Внимание! Производитель не несет ответственности за поломки,
вызванные неправильной эксплуатацией плиты!
3 УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Внимание! Инструкции по установке и подключению плиты, а так же
по переводу её на другой тип газа даны только для специалистов
соответствующих организаций!
Установка плиты, её подключение, опробование в работе и техническое
обслуживание в процессе эксплуатации должны производиться с соблюдений
действующих стандартов и правил!
Перед подключением проверить, соответствуют ли условия подключения (вид
газа и давление газа) настройке прибора. Параметры настройки прибора приведены в
маркировке плиты.
1) Снимите плиту с деревянного поддона. Для этого открутите в нем 2 винта,
находящиеся снизу (если плита укомплектована крышкой стола, предварительно
уберите её). При перемещении плиты запрещается поднимать ее за ручку жарочного
шкафа. Перемещение плиты производится при открытой дверке за верх жарочного
шкафа.
2) Проверьте соответствие значений электрических параметров плиты и
электрической сети, а так же наличие заземления.
3) На плите предусмотрен подвод газа, что позволяет присоединять её к
магистральному газопроводу с помощью гибкого шланга. На выходе газового
коллектора плиты расположена гайка с наружной цилиндрической резьбой G1/2",
предназначенная для подключения плиты к сетевому газопроводу (см. Рис. 1). Для
подключения газа к плите, необходимо установить фильтр (входит в комплект).
Внимание! Без фильтра плиту к магистральному газопроводу не
подключать!

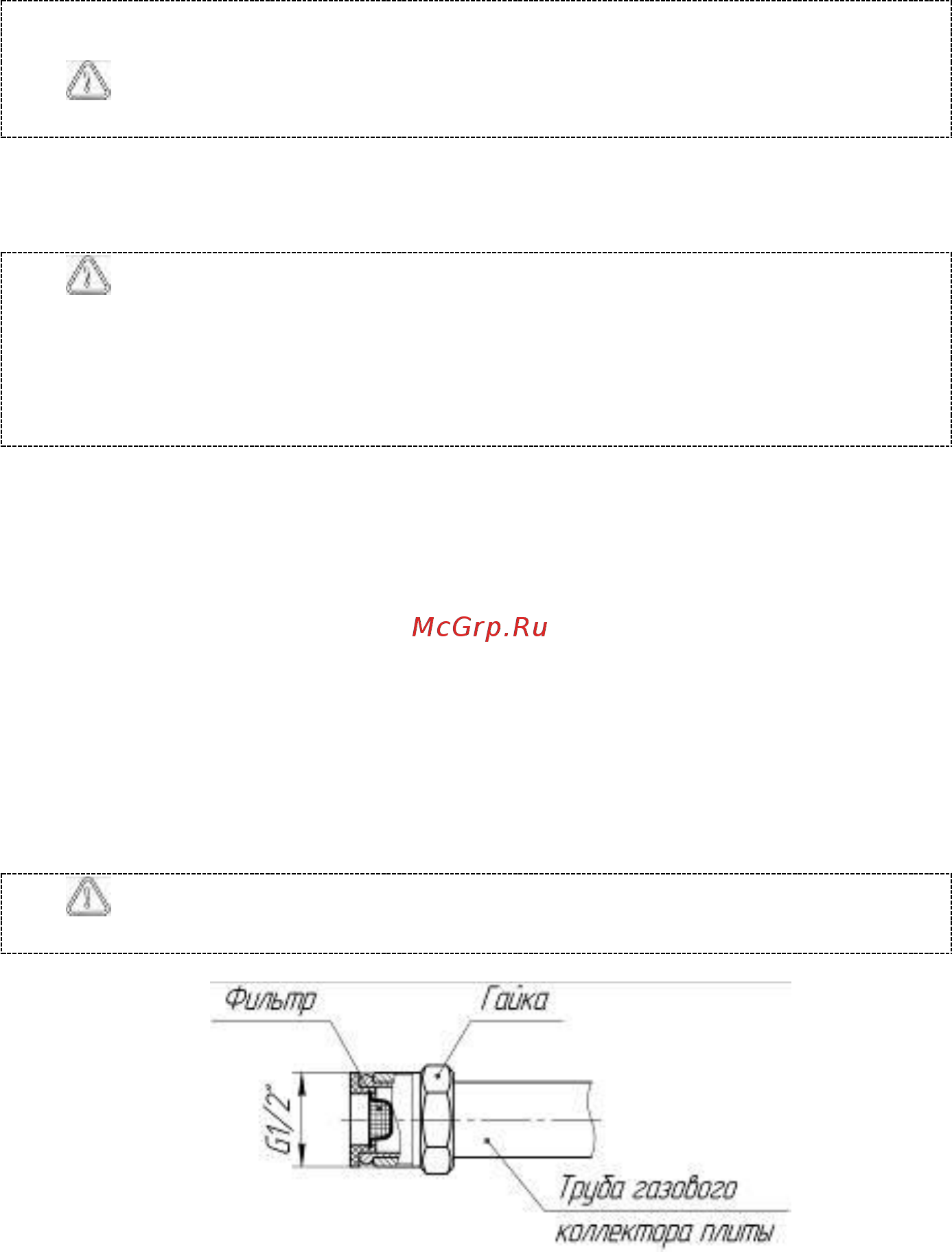

Рис. 1. Конструкция газопровода плиты
Плита подключается к сетевому газопроводу при помощи сертифицированного
гибкого шланга, при этом должны быть соблюдены следующие требования:
