• 4 • • 9 •
ВНИМАНИЮ ПОТРЕБИТЕЛЕЙ!
1 ОБЩИЕ УКАЗАНИЯ

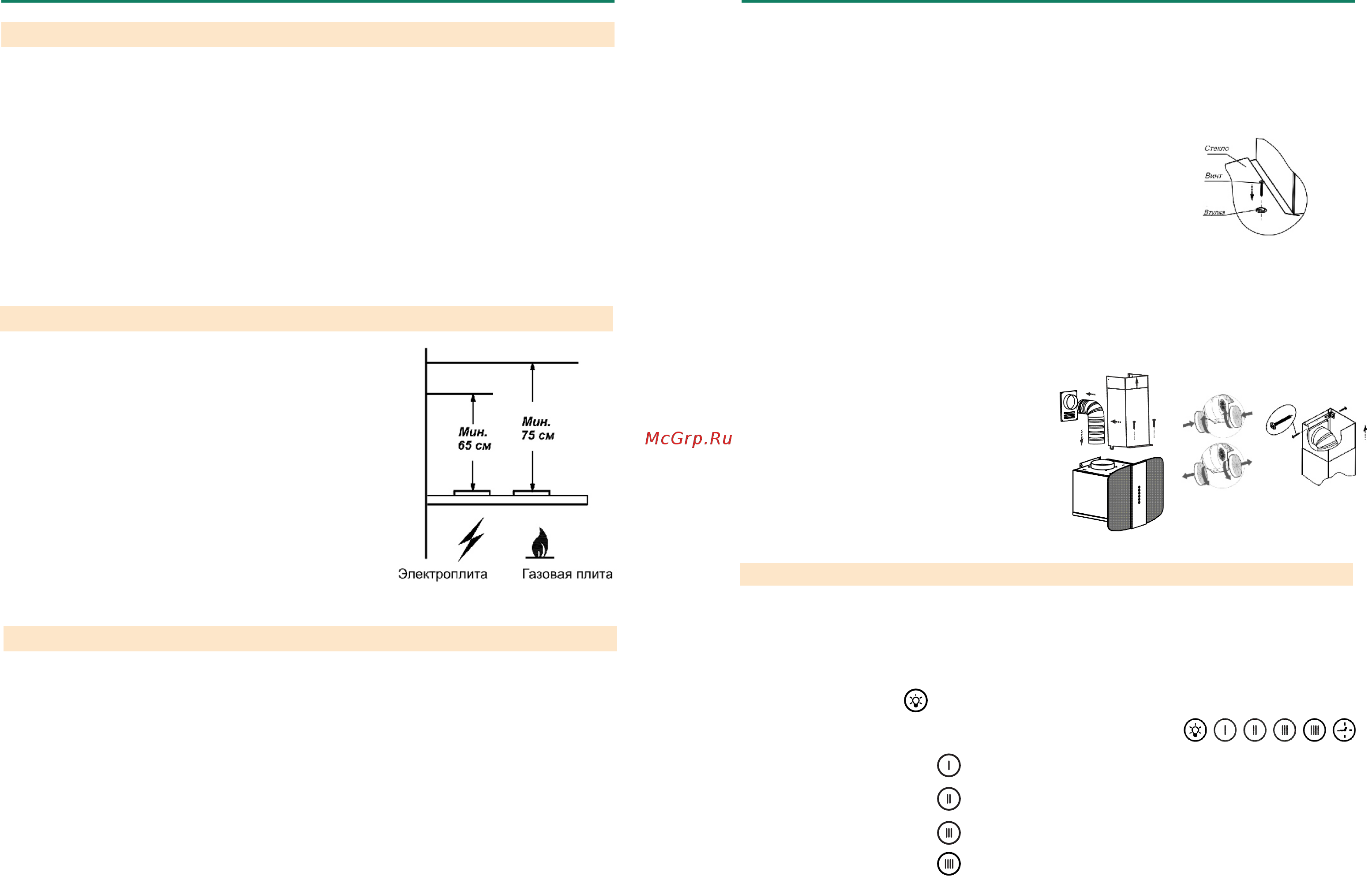

рис. 1
1.1 Кухонная вытяжка (в дальнейшем «вытяжка») предназна-
чена для удаления или очистки воздуха, поднимающегося от пли-
ты в бытовых кухнях.
1.2 Вытяжку устанавливайте на высоте, как показано на рис. 1.
1.3 С целью достижения наибольшей воздухопроизводитель-
ности при наименьшем шуме, при работе в режиме «вытяжки», ре-
комендуем выполнять воздуховоды минимальной длины и с наи-
меньшим количеством изгибов.
Уменьшение диаметра воздуховода не допускается. Несоблюде-
ние этих требований может увеличить шум и вибрацию при работе
вытяжки.
1.4 В случае эксплуатации в режиме «вытяжки» обеспечьте
достаточное поступление свежего воздуха в помещение.
1.5 Если кухонная вытяжка используется в режиме «рецирку-
ляции» воздуха (с угольным фильтром), то эксплуатация возмож-
на без ограничений по пунктам 1.3 - 1.4.
.
При креплении стекла на вытяжку винты не перетягивать!
6.4 В зависимости от режима эксплуатации вытяжки соедините вентилятор с вентиляционной решеткой
полужестким гофрированным воздуховодом (рис. 8) или установите на вентилятор угольные фильтры, если
они предусмотрены. Угольные фильтры устанавливаются на защитные решетки корпуса вентилятора путем
легкого нажатия и поворота (рис. 8А).
6.5 Установите фальштрубы (рис.8, 9).
На нижней фальштрубе имеются специальные “ушки”,( только для КВ «Кобальт S4 60») которые необходимо
направить в пазы, расположенные на верхней панели вытяжки.
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
Затем нижнюю фальштрубу необходимо зафиксиро-
вать двумя самонарезающими винтами 3,5х11 мм.
Выдвиньте верхнюю фальштрубу, навесьте ее на крон-
штейн (рис. 9) и закрепите винтами 3,5х11 мм.
6.6 Для вытяжных кухонных вытяжек из нержаве-
ющей стали:
- снимите защитную пленку с корпуса и фальштруб;
- будьте осторожны при установке фальштруб, не по-
вредите поверхности из нержавеющей стали. Их легко
поцарапать.
рис. 8
рис. 9
7 ПОРЯДОК РАБОТЫ
7.1 Рекомендуется включать кухонную вытяжку перед началом приготовления пищи и после завершения
приготовления оставлять включенной примерно на 15 минут, чтобы обеспечить удаление загрязненного
воздуха .
7.2 Управление кухонной вытяжкой осуществляется при помощи электронного переключателя ККВ.
Электронный переключатель ККВ (рис 10) имеет шесть кнопок.
рис. 10
Кнопкой с обозначением включаются лампы освещения.
Первым нажатием кнопки лампы включаются, вторым - выключаются.
Вентилятор имеет 4 режима работы.
Кнопкой с обозначением включается первая скорость вентилятора.
Кнопкой с обозначением включается вторая скорость вентилятора.
Кнопкой с обозначением включается третья скорость вентилятора.
Кнопкой с обозначением включается четвертая скорость вентилятора.
рис. 7
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
При покупке кухонной вытяжки убедитесь:
- в нормальном ее функционировании;
- в комплектности по разделу 3;
- в отсутствии механических повреждений;
- в наличии штампа продавца и даты продажи в руководстве по эксплуатации и гарантийном талоне.
После хранения кухонной вытяжки в холодном помещении или после перевозки в зимних условиях перед
включением в сеть необходимо выдержать ее при комнатной температуре (+18…+20°C) не менее 2 чаcов.
Перед установкой вытяжки на кухне внимательно ознакомьтесь с настоящим руководством.
Кухонная вытяжка работает в следующих режимах:
- в режиме «вытяжки» - воздух удаляется за пределы помещения;
- в режиме «рециркуляции» - воздух очищается и поступает обратно в помещение.
Для эксплуатации в режиме «вытяжки» необходимо приобрести полужесткий гофрированный воздуховод
(либо его аналоги) внутренним диаметром 150 мм и соответствующую вентиляционную решетку. Для эксплуа-
тации в режиме «рециркуляци» необходимо приобрести угольные фильтры (см табл.1).
рис. 8А
рециркуляция
- верхнюю фальштрубу выдвиньте на нужную высоту;
- сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную линию, снимите
фальтшрубы;
- приложите кронштейн к стене, как показано на рисунке 6;
- осевая линия кронштейна должна совпадать с осевой линией вытяжки, а верхний край с ранее проведен-
ной горизонтальной линией;
- обозначьте центры отверстий, для крепления кронштейна, просверлите два отверстия Ø8 х40мм и забейте
дюбели. Прикрепите кронштейн к стене винтами.
2.1* Серия вентилятора 700
2.2 Уровень шума, дБА., не более 58
2.3 Номинальное напряжение, В, частота, Гц 220,50
2.4 Номинальное напряжение галогенных ламп, В 12
2.5 Потребляемая мощность, Вт, не более 190*¹; 225
в том числе ламп, Вт 2х2,4 (2х3,5)*¹; 2х20
2.6 Класс защиты I по ГОСТ МЭК 335-1
2.7 Степень защиты от влаги обычное исполнение
2.8 Режим работы продолжительный
2.9 Климатическое исполнение УХЛ4.2 по ГОСТ15150
6.3 Крепление стекла для КВ «Аметист S4 60», «Аметист S4 90» (рис.7)
- установите на кухонную вытяжку стекло;
- в отверстия на стекле вставьте втулки;
- прикрепите стекло к корпусу вытяжки винтами М6х30 мм.
*-соответствует максимальной воздухопроизводительности вентилятора (куб. м/час).
*¹-для кухонных вытяжек с LED-диодными лампами.
КОБАЛЬТ S4 60 • АМЕТИСТ S4 60 S4 90• АМЕТИСТ
