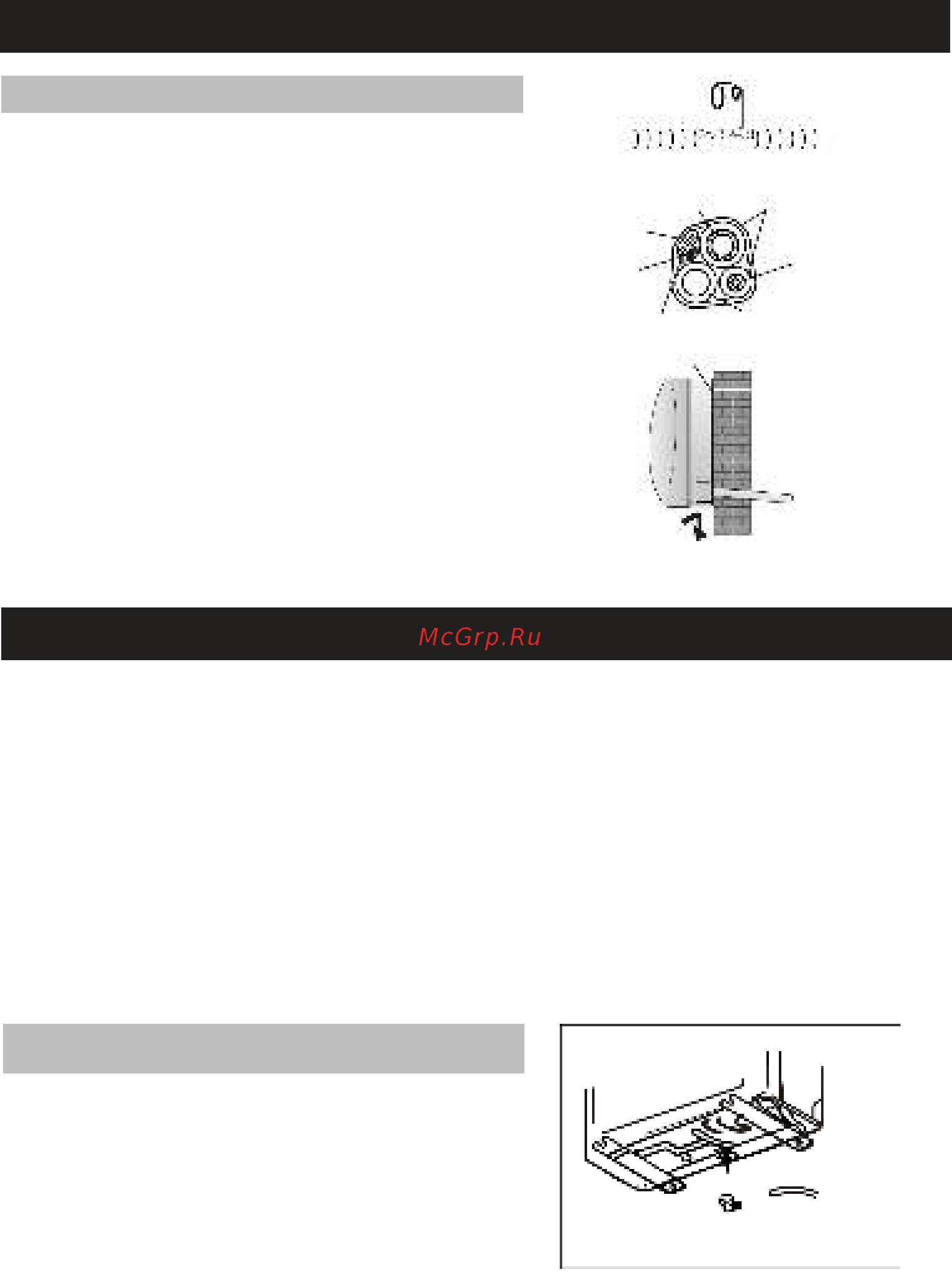

ИНСТРУКЦИЯ ПО МОНТАЖУ УСТАНОВКА ВНУТРЕННЕГО БЛОКА УСТАНОВКА ВНУТРЕННЕГО БЛОКА После соединения трубок в соответствии с инструкцией установите соединительные кабели Теперь установите дренажную трубку После подключения изолируйте трубку кабели и дренажную труб ку изоляционным материалом 1 Правильно расположите медные трубки кабели и дренажный шланг 2 Изолируйте стыки труб изоляционным материалом закрепив его виниловой лентой 3 Направьте соединенные трубы кабели и дренажную трубку через отверстие в стене и установите внутренний блок на верхнюю часть монтажной пластины 4 Прижмите нижнюю часть внутреннего блока вплотную к монтажной пластине Покрывается виниловой клейкой лентой Трубопровод ИНСТРУКЦИЯ ПО МОНТАЖУ УСТАНОВКА НАРУЖНОГО БЛОКА Наружный блок должен быть установлен на прочной стене и надежно закреплен Необходимо соблюдать следующие процедуры перед подключением труб и соединительных кабелей определите лучшее положение на стене и оставьте достаточно места для облегчения проведения в дальнейшем технического и профилактического обслуживания Закрепите кронштейн на стене с помощью дюбелей или анкеров которые подходят для данного типа стены Используйте большее количество дюбелей чем обычно требуется для соответствующего веса наружного блока чтобы избежать вибрации во время работы и ослабления крепления кронштейна в течении нескольких лет работы кондиционера Блок должен быть установлен в соответствии с национальными стандартами Слив конденсата наружного блока только для моделей с тепловым насосом Конденсат который образуется в наружном блоке в режиме обогрева при оттайке может стекать через дренажную тру 1 Закрепите дренажное отверстие в отверстии 25 мм расположенном в части устройства как показано на рисунке 2 Соедините дренажное отверстие и дренажную трубку Обратите внимание чтобы вода сливалась в подходящем месте 19
