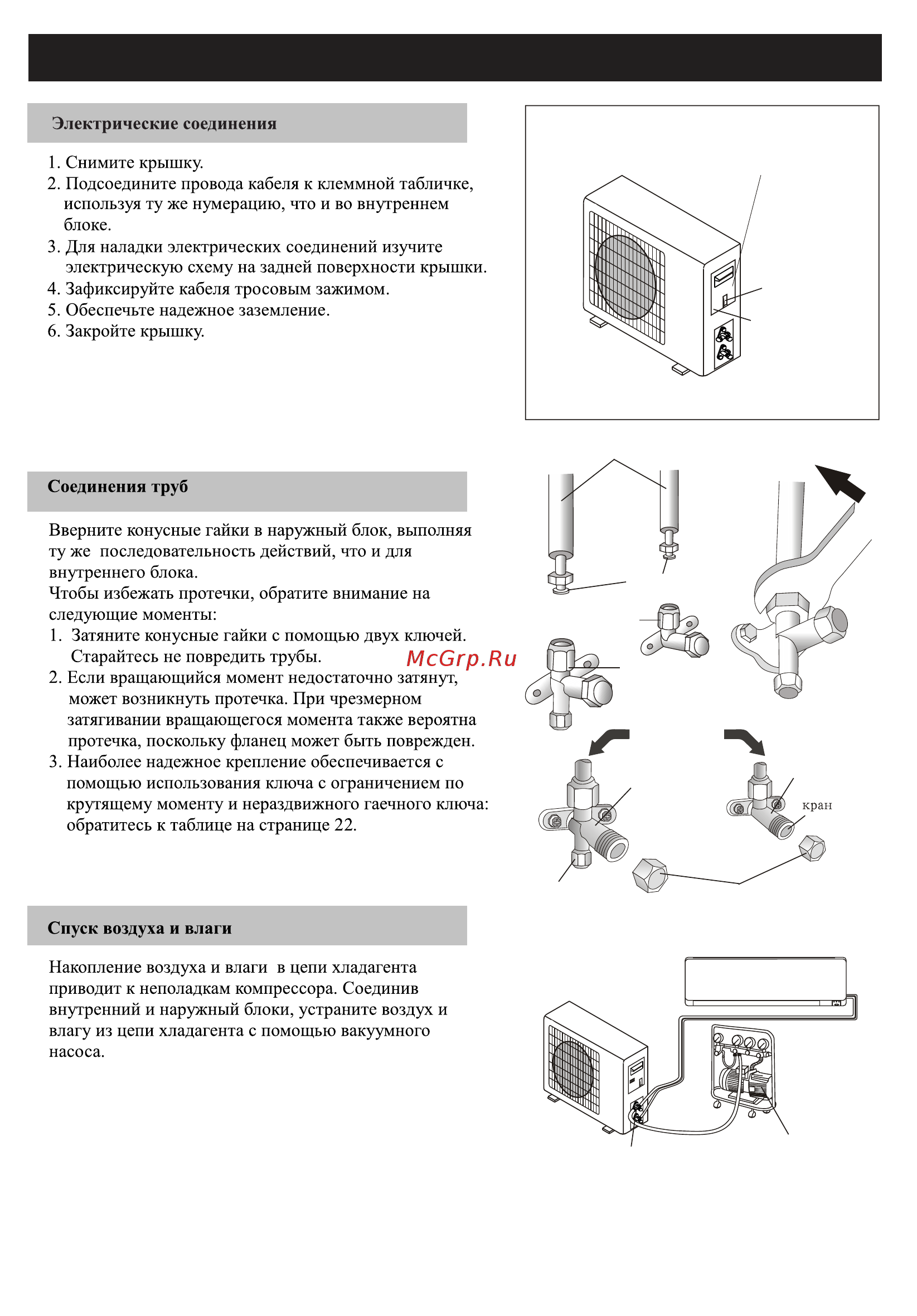

ИНСТРУКЦИЯ ПО МОНТАЖУ УСТАНОВКА НАРУЖНОГО БЛОКА Электрические соединения Монгажная схема для электрических соединений на спине крышки 1 Снимите крышку 2 Подсоедините провода кабеля к клеммной табличке используя ту же нумерацию что и во внутреннем блоке 3 Для наладки электрических соединений изучите электрическую схему на задней поверхности крышки 4 Зафиксируйте кабеля тросовым зажимом 5 Обеспечьте надежное заземление 6 Закройте крышку Наружный блок Соединения труб Вверните конусные гайки в наружный блок выполняя ту же последовательность действий что и для внутреннего блока Чтобы избежать протечки обратите внимание на следующие моменты 1 Затяните конусные гайки с помощью двух ключей Старайтесь не повредить трубы 2 Если вращающийся момент недостаточно затянут может возникнуть протечка При чрезмерном затягивании вращающегося момента также вероятна протечка поскольку фланец может быть поврежден 3 Наиболее надежное крепление обеспечивается с помощью использования ключа с ограничением по крутящему моменту и нераздвижного гаечного ключа обратитесь к таблице на странице 22 Спуск воздуха и влаги Накопление воздуха и влаги в цепи хладагента приводит к неполадкам компрессора Соединив внутренний и наружный блоки устраните воздух и влагу из цепи хладагента с помощью вакуумного насоса Сервисный порт 20
