![Haier HSU-18HEK203/R2(DB) Белый [7/29] Информационный дисплей](/img/pdf.png)
Haier HSU-18HEK203/R2(DB) Белый [7/29] Информационный дисплей
![Haier AS24NE3HRA / 1U24RR4ERC [7/29] Информационный дисплей](/views2/1332428/page7/bg7.png)
6
5
2
1
4
6
4
2
1
5
3
7
8
1
4
2
3
1
5
Индикатор рабочего режима
(Активен при включенном
компрессоре)
(Активен, когда выбран режим таймера)
Индикатор притания
(Загорается при включении блока))
Температурный дисплей
При выборе температуры показвает заданную
Инфракрасный приемник
2
3
4
5
1. Входные воздушные отверстия
2. Передняя панель
3. Выходные воздушные отверстия
4. Воздушный фильтр
5. Ультрафиолетовая лампа + аквагенератор*
6. Жалюзи вертикальной регулировки потока
воздуха
7. Жалюзи горизонтальной регулировки потока
воздуха
8. Кнопка аварийного отключения
Информационный дисплей
(генерирует звуковой сигнал при приеме)
Индикатор режима "Таймер"

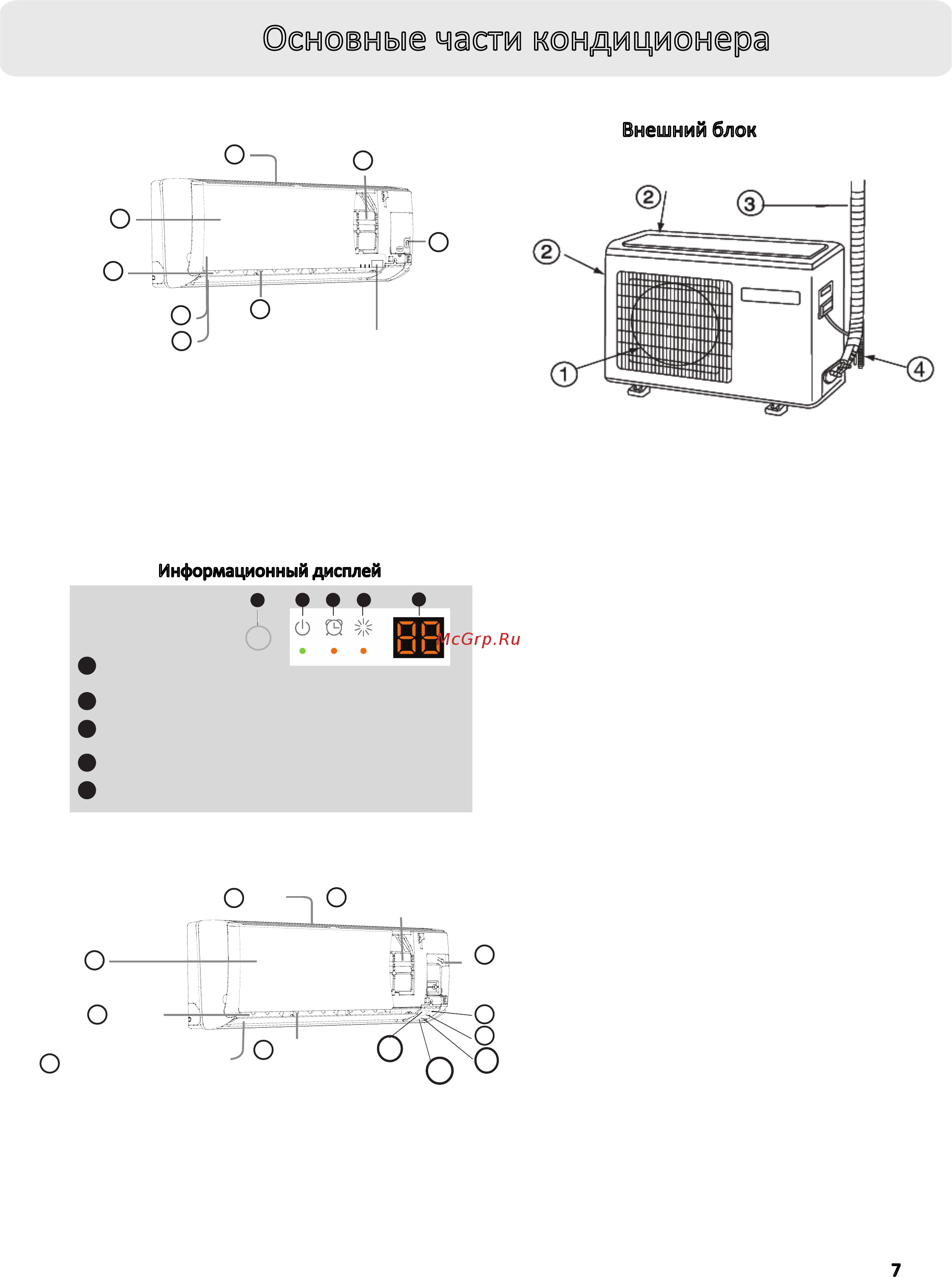

Основные части кондиционера
Внутренний блок NH серия
Внешний блок
1. Выходное воздушное отверстие
2. Входные воздушные отверстия
3. Соединительные трубопроводы
холодильного контураимежблочный кабель
4. Дренажный шланг
Внешний вид и схема электрической цепи кондиционера могут быть изменены без
предупреждения, без ухудшения потребительских свойств изделия.
Информационный дисплей
7
__________________________________________________________________________
*
- только для NH серии
(Направляют поток воздуха
вправо / влево. Регулируются вручную)
Вертикальные
шторки
Воздушный фильтр
Вход
(внутри)
Аварийная
кнопка
Горизонтальная шторка
(Не следует поворачивать
шторки вручную)
Выход
Передняя панель
6
5
2
1
3
5
4
2
1
3
6
7
8
9
10
11
12
8. Индикатор работы (Питание включено)
9. Индикатор таймера (
активен при включении
программы таймера).
10. Индикатор работы компрессора
11. Приемник ИК сигнала
12. Температурный дисплей
Внутренний блок HOME серия
