Haier HSU-18HEK203/R2(DB) Белый [8/29] Пульт
![Haier HSU-09HT103/R2/HSU-09HUN103/R2 Белый [8/29] Пульт](/views2/1332428/page8/bg8.png)
1.
Индикатор режимов работы
2. Индикатор передачи сигнала
3. Индикатор режима ЖАЛЮЗИ
4. Индикатор режима работы вентилятора
5. Индикатор функции блокировки пульта (БЛОК).
6. Индикатор функции таймера: TIMER ON / TIMER OFF
7. Индикатор ТЕМПЕРАТУРА значения желаемой температуры.
8. Индикатор дополнительных функций.
пульта.
9. Кнопка ТИХИЙ/ТУРБО Включает тихий и турбо режимы.
10. Кнопка ТЕПЛО Используется для включения режима обогрева.
11. Кнопка ХОЛОД Используется для включения режима охлаждения.
12. Кнопка АВТО В автоматическом режиме работы, переключение
режимов охлаждения и обогрева происходит автоматически, в
соответствии с температурой в помещении.
13. Кнопка ВЕНТИЛЯТОР Используется для выбора скорости
вентилятора: низкая, средняя, высокая, а также
для выбора автоматического режима работы вентилятора.
14.
Кнопка ТАЙМЕР ВКЛ., ТАЙМЕРИ ВЫКЛ.,
Исп
ользуется для установки
времени включения/выключения по таймеру.
15.
Кнопка HEALTH. Используется для включения
аквагенератора и ул
ьтрафиолетовой лампы.
16. Кнопка БЛОК используется для блокировки
17. Кнопка ПОДСВЕТКА Используется для включения подсветки ЖК панкли пульта.
18. Кнопка РАБОТА ВКЛ./ВЫКЛ Используется для включения/выключения кондиционера
19. Кнопка ОСУШ. Используется для включения режима осушения.
20. Кнопки ТЕМП.+ / ТЕМП.- Используются для установки значения желаемой температуры.
21. Кнопка ЖАЛЮЗИ Используется для изменения направления воздушного потока.
22. Кнопка СОН. Используются для установки режима сна.
23. Кнопка СПЕЦ. ФУНКЦИИ Используется для включения дополнительных функций.
- управление распределением воздушного потока
- режим распределения воздушного потока №1
- режим распределения воздушного потока №2
- возврат к первоначальному положению воздушной засонки
- тихий режим, здоровье HEALTH
- режим подмеса свежего воздуха «ВОЗДУХ».*
24. Кнопка ПОДТВ./ОТМЕНА
.
Используются для подтверждения выбранных вами кнопкой «СПЕЦ.ФУНКЦИИ»
дополнительных режимов.
25. Кнопка СБРОС. Используется для сброса установок пульта дистанционного управления (когда пульт
дистанционного управления работает неверно, используйте заостренный предмет, например карандаш, чтобы
нажать на эту кнопку).

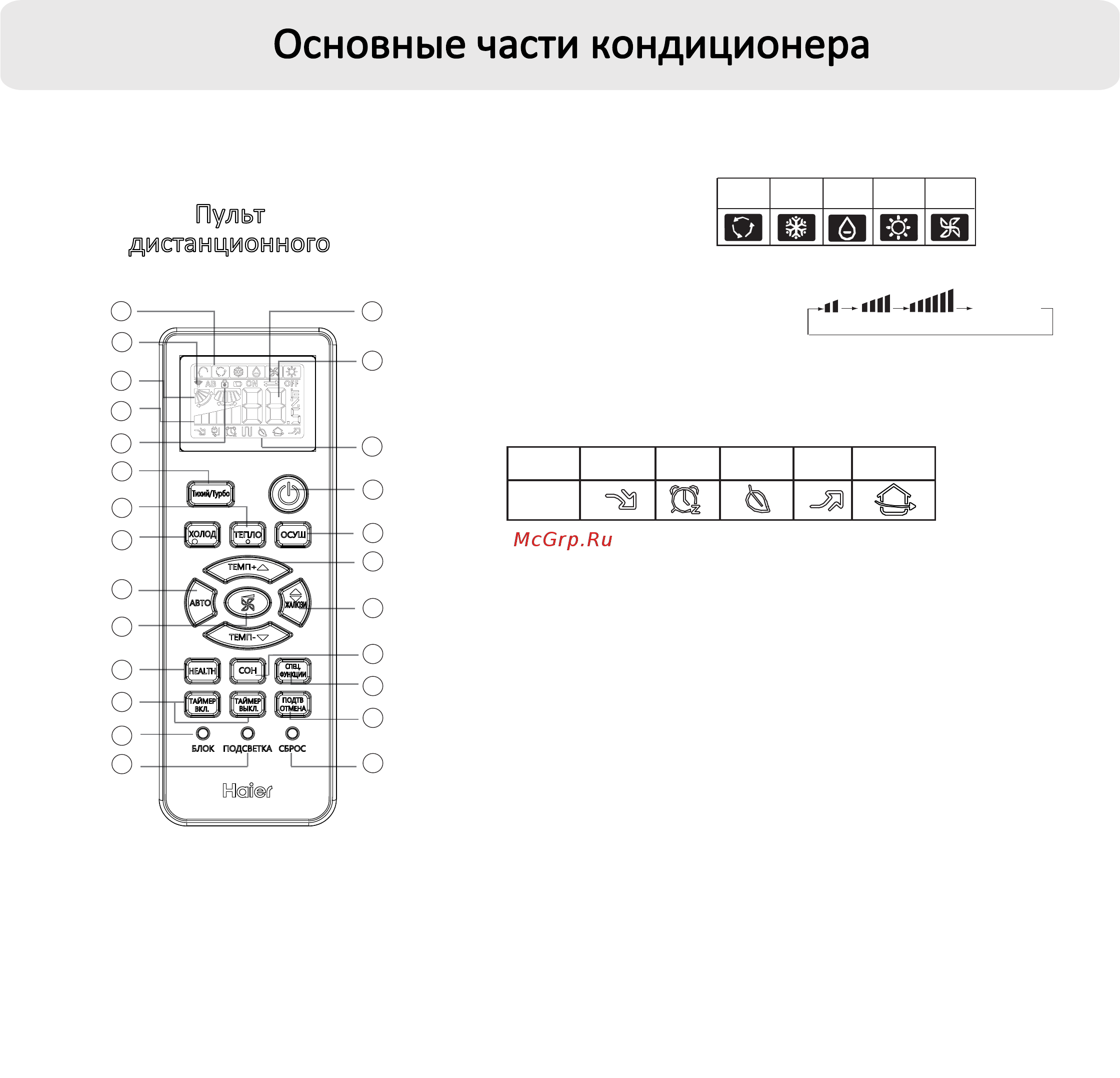

Основные части кондиционера
8
АВТО ВЕНТ
ХОЛОД
ОСУШ
ТЕПЛО
НИЗ СРЕД ВЫСОКИЙ
АВТО
СОН
ТИХИЙ
ТУРБО
Режим
работы
HEALTH
Значек
на пульте
Пульт
дистанционного
управления
ВОЗДУХ
1
2
3
4
5
9
10
11
12
13
14
15
16
17
8
22
23
24
25
19
20
21
18
7
6
_______________________________________________________________________
*
Эта функция доступна не для всех моделей.
