Если препятствия находятся вокруг кондиционера с четырѐх сторон. Несмотря на то, что сверху кондиционера

препятствия отсутствуют, в данном случае установка кондиционера запрещена. По крайней мере две стороны

должны быть открыты:

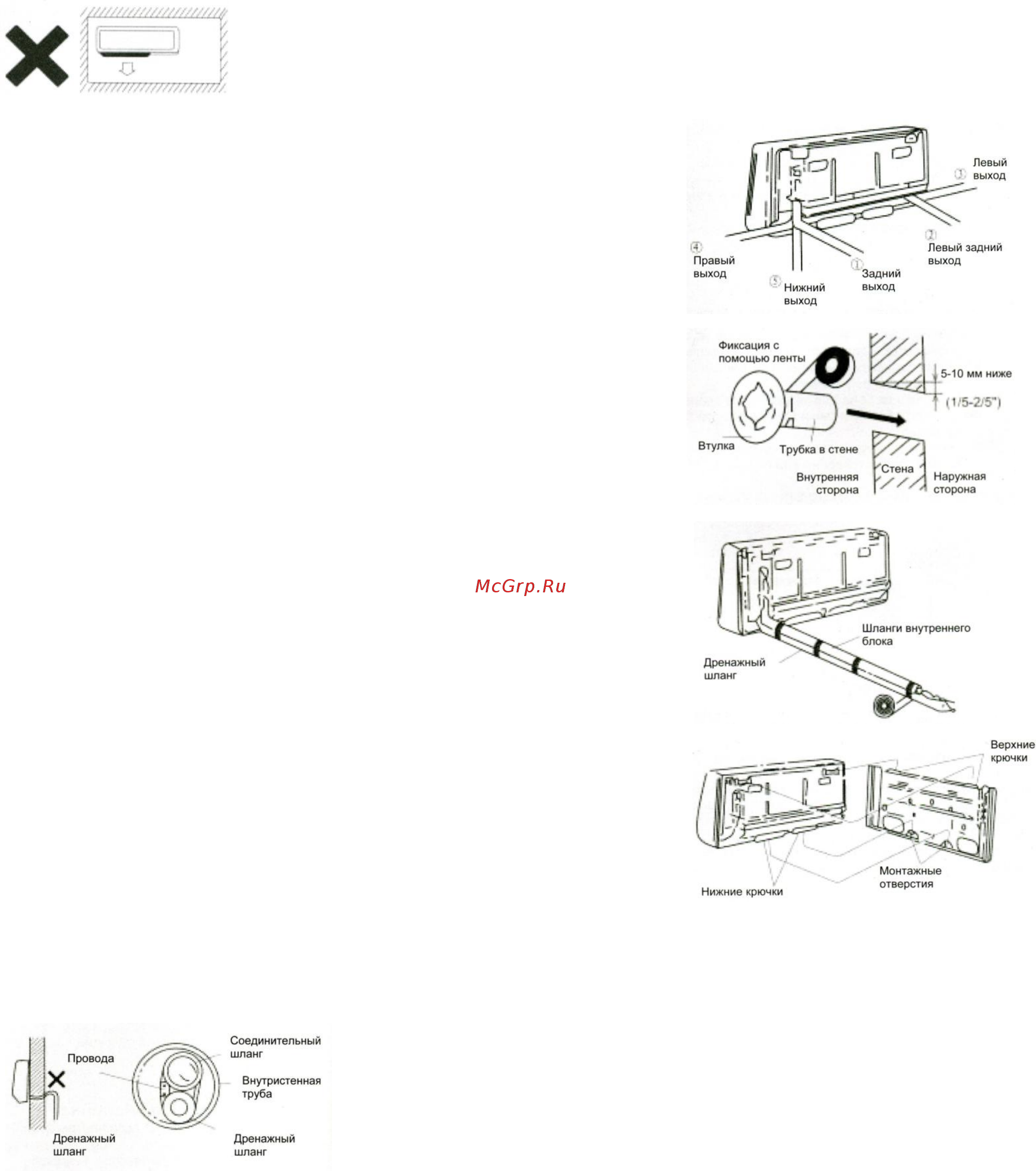

Монтаж внутреннего блока.

Шланги могут быть подсоединены в точках 1, 2, 3, 4 и 5. Если шланги

подсоединены в точках 3, 4 и 5, необходимо обеспечить соответствующий

паз на крепеже.

Установка кронштейна.

Прочно закрепите шасси внутреннего блока шурупами. Убедитесь в том, что

кронштейн расположен без перекосов. Перекос кондиционера может

привести к появлению водного конденсата.

Просверливание отверстия в стене.

Просверлите канал в стене немного ниже крепежа диаметром 65 мм таким

образом, чтобы выходное отверстие находилось на 5-10 мм ниже, чем

входное. Это позволит свободно стекать водному конденсату. Отрежьте от

трубки, проходящей внутри стены, кусок, соответствующий толщине стены

(на 3-5 мм длиннее, чем толщина стены), и вставьте трубку в стену.

Подсоединение дренажного шланга.

Подсоедините шланги к внутреннему блоку в соответствии с расположением

отверстий в стене. Прочно скрепите дренажный шланг с другими шлангами

при помощи клейкой ленты. Убедитесь, что дренажный шланг находится под

остальными шлангами. Если дренажный шланг проходит внутри комнаты, то

на его поверхности может образовываться водный конденсат, если в

помещении очень высокая влажность.

Монтаж внутреннего блока.

Проведите через отверстие в стене соединительные кабели, соединительные

кабели, соединительные шланги и дренажный шланг. Повесьте внутренний

блок на крючки, расположенные в верхней части настенного крепежа таким

образом, чтобы крючки в нижней части внутреннего блока совпадали с

ответными деталями в нижней части настенного крепежа.

Проверка:

- Убедитесь, что верхние и нижние крючки надѐжно закреплены.

- Убедитесь, что кондиционер закреплѐн без перекосов.

- Дренажный шланг не должен загибаться вверх.

- Дренажный шланг должен находиться ниже других шлангов.

Монтаж внешнего блока.

Постарайтесь доставить кондиционер к месту установки в оригинальной упаковке. Поскольку центр тяжести

кондиционера не совпадает с геометрическим центром, с особой осторожностью следует поднимать кондиционер

при помощи подъѐмных канатов. Во время перевозки внешний блок нельзя наклонять более чем на 45°. Не храните

кондиционер в горизонтальном положении. Используйте дюбеля для закрепления опоры для кондиционера на стене.

Используйте болты и гайки для надѐжного закрепления внешнего блока на опоре и выравнивания кондиционера.

Если кондиционер установлен на стене или крыше, он должен быть надѐжно закреплѐн, чтобы выдержать

землетрясение или сильный ветер.
