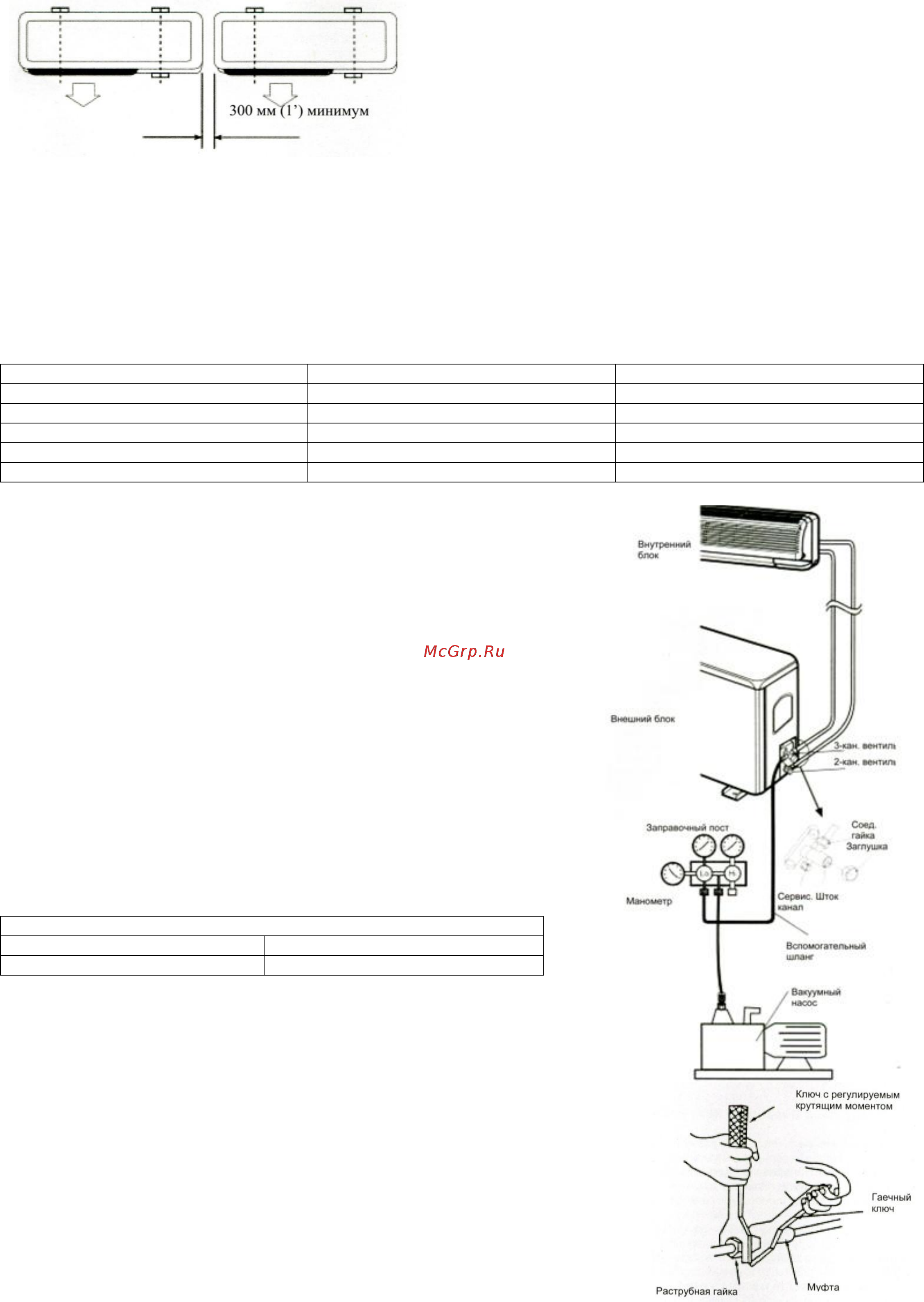

Расстояние между параллельно установленными устройствами.

Стандартное соединение шлангов.

Ни пыль, ни инородные тела, ни влага не должны попадать внутрь системы кондиционирования. Поэтому

необходимо с особой осторожностью производить соединение шлангов. Постарайтесь избежать излишнего сгибания

шлангов, иначе шланги могут треснуть. При соединении шлангов необходимо использовать соответствующий

инструмент для того, чтобы было приложено необходимое усилие при закручивании. Слишком большое усилие

может привести к повреждению соединения, а слишком слабое усилие может привести к утечкам.

Крутящий момент в зависимости от используемого ключа.

Внешний диаметр медной трубы

Крутящий момент затяжки

Усиленный крутящий момент затяжки

6,35

160 кгс*см

200 кгс*см

9,52

300 кгс*см

350 кгс*см

12,70

500 кгс*см

550 кгс*см

15,88

750 кгс*см

800 кгс*см

19,05

1200 кгс*см

1400 кгс*см

Продувка с помощью вакуумного насоса.

1. Проверьте правильность соединения шлангов, удалите колпачок

сервисного канала и подсоедините заправочный пост и вакуумный

насос к загрузочному клапану с помощью вспомогательного

шланга.

2. Откройте клапан L

и включите насос. Следите за тем, чтобы

давление опустилось ниже 1,5 мм рт. ст. (насос должен работать

около 10 мин). Если требуемое давление достигнуто, закройте

клапан L

и выключите насос.

3. Отсоедините вспомогательные шланги и закройте колпачок

загрузочного клапана.

4. Снимите заглушки и полностью откройте штоки 2- и 3-канальных

вентилей с помощью ключа.

5. Затяните ключом заглушки 2- и 3-канальных вентилей.

Долив хладагента.

Хладагент может быть долит, если длина шлангов превышает 5 м. Эта

операция может быть произведена только специалистом, для

определения объѐма долива.

Дополнительный объѐм хладагента

Диаметр шланга – 6,35

Диаметр шланга – 9,52

Длина шланга – 5 м × 30 г

Длина шланга – 5 м × 65 г

Контроль отсутствия утечки газа.

После завершения подсоединения шлангов используйте устройство для

обнаружения утечки газа или мыльный раствор для поиска утечки в местах

соединения шлангов. Это очень важная процедура, которая гарантирует

качество произведѐнной работы по установке кондиционера. Если

обнаружена утечка, необходимо немедленно принять меры по еѐ устранению.

Соединение шлангов в случае сплит-систем с быстрым монтажом.

1. Снимите заглушки с внешнего и внутреннего блока соединительного шланга.

2. Выровняйте центр раструба соединительного шланга с соответствующими

коническими соединительными поверхностями внутреннего и внешнего

блока, затем вручную закрутите соединительную гайку. Затем закрепите еѐ

при помощи гаечного ключа.
