10
Керівництво з експлуатації ЕВАД
7. Введення в експлуатацію
1. Заповніть ЕВАД водою для чого:
- переконайтесь у тому, що закрита запірна арматура на стояку гарячого водопостачання;

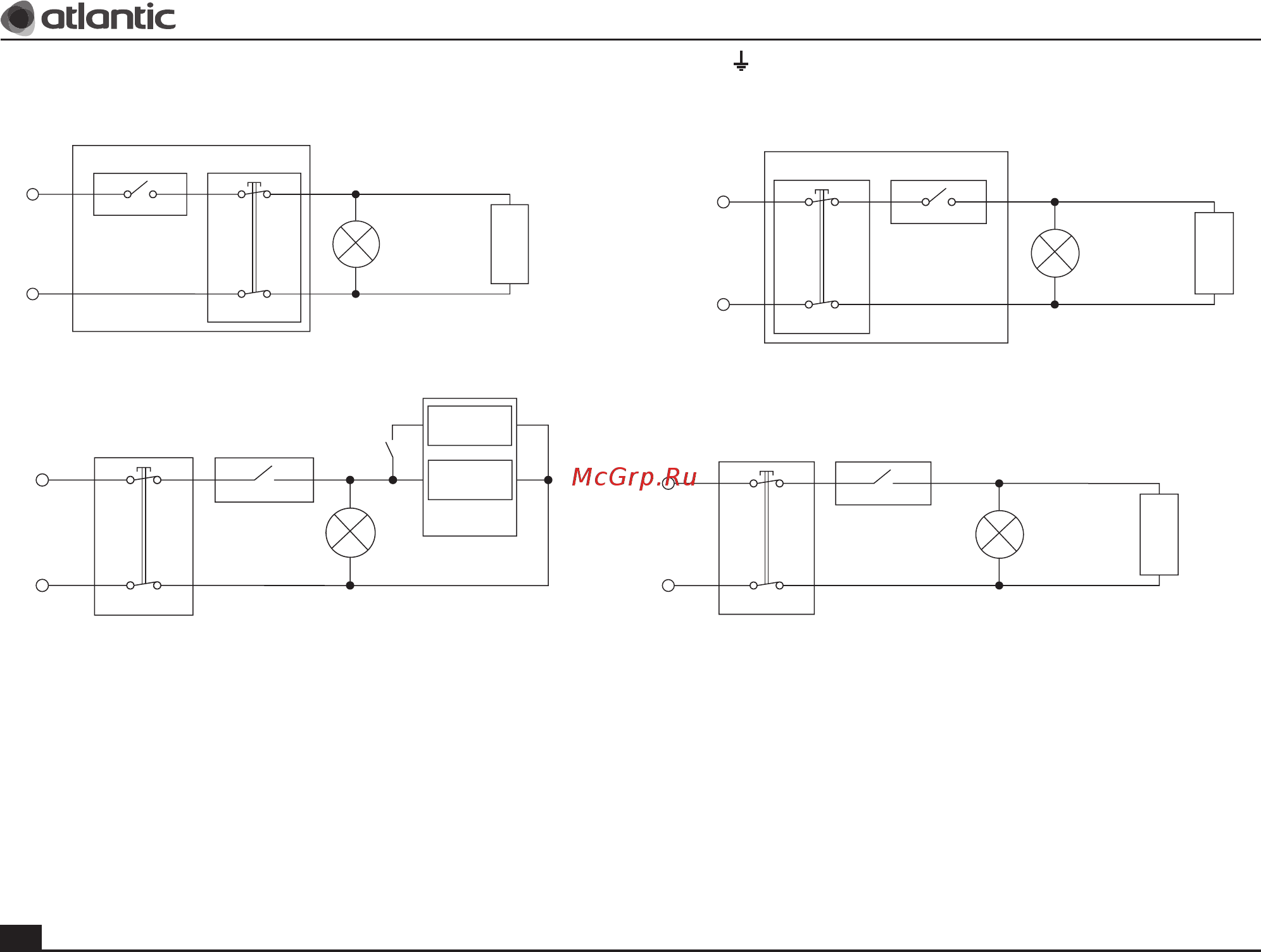

Рис. . Схема електрична для моделей Steatite (N3CME, N4C (E)).8
Керуючий
Захисний
Комбінований термостат
2
1
В
Сигнальна
лампа
Нагрівальний
елемент
R1
L
N
Рис. . Схема електрична для моделей Steatite (S4CM).9
Керуючий
термостат
Захисний
термостат
А2
Сигнальна
лампа
Нагрівальний
елемент
R1
L
N
А1
А2
А1
В2
В1
R2
Рис. 1 . Схема електрична для моделей0
Steatite (S3C), (S3S), D400-2-BC , ., D325-2-BC EXPERT, TURBO
Керуючий
термостат
Захисний
термостат
А2
Сигнальна
лампа
Нагрівальний
елемент
L
N
А1
А2
А1
В2
В1
R1
Рис. . Схема електрична для моделей E-series,7
O’Pro, EGO, O’Pro+, O’ProР
Комбінований термостат
Захисний
Керуючий
В
Сигнальна
лампа
Нагрівальний
елемент
R1
L
N
А
Увага! Перед початком експлуатації переконайтеся, що між корпусом ЕВАД (клема ) та нульовим дротом на клемі терморегулятора відсутня
перемінна напруга. Наявність між ними напруги може привести до виходу з ладу внутрішнього бака ЕВАД. У цьому випадку ремонт сплачує
споживач.
- відкрийте запірну арматуру на стояку холодного водопостачання;
- відкрийте кран гарячої води на змішувачі в точці споживання;
- ЕВАД буде заповнений, коли з крана гарячої води почне витікати вода;
- закрийте кран гарячої води.
2. Огляньте місце підключення ЕВАД до системи водопостачання и переконайтесь у відсутності протікання води.
3. Увімкніть автоматичний вимикач.
4. Регулювання температури нагріву виконується поворотом ручки регулювання
- моделі Steatite (S4CM, S3C, D400-2-BC ), O’Pro (S3S), - на передній панелі за годинниковою стрілкою;, D325-2-BC EXPERT, TURBO
