6
Керівництво з експлуатації ЕВАД
Терморегулятор задає температуру нагрівання води, автоматично вмикаючи та вимикаючи ТЕН. Терморегулятор
складається з чутливого елемента та блока автоматики, який регулює температуру нагрівання води, автоматично
підтримує задану температуру і захищає від закіпання.
Температура нагрівання води задається вручну повертанням регулятора. Збільшення температури нагрівання - повер-
танням регулятора проти годинникової стрілки, зменшення температури - за годинниковою стрілкою (на моделях
Steatite, та – навпаки).EXPERT TURBO
Індикатор нагрівання показує умовний рівень температури води у середині робочого бака (крім моделі Slim). Граду-
ювання індикатора умовне і для точного виміру температури води у баці не призначене.
Магнієвий анод (рис.1) забезпечує додатковий захист внутрішнього бака від корозії, а також, в значній мірі, запобігає
виникненню накипу на ТЕНі. Взаємодія катионів магнію з солями, що розчинені у воді, приводить до утворення пухкого
накипу, який осідає на дно і легко усувається при чищенні бака.
Запобіжний клапан (рис. 2) конструктивно поєднує в собі зворотний і стравлюючий клапан. Зворотний клапан виключає
витікання води з бака у стояк при відсутності холодної води у водопроводі. Під час нагрівання відбувається розширення води,
що призводить до збільшення тиску в баці. При перевищені тиску води в робочому баці понад 0,8 МРа, можливе або скидання не-

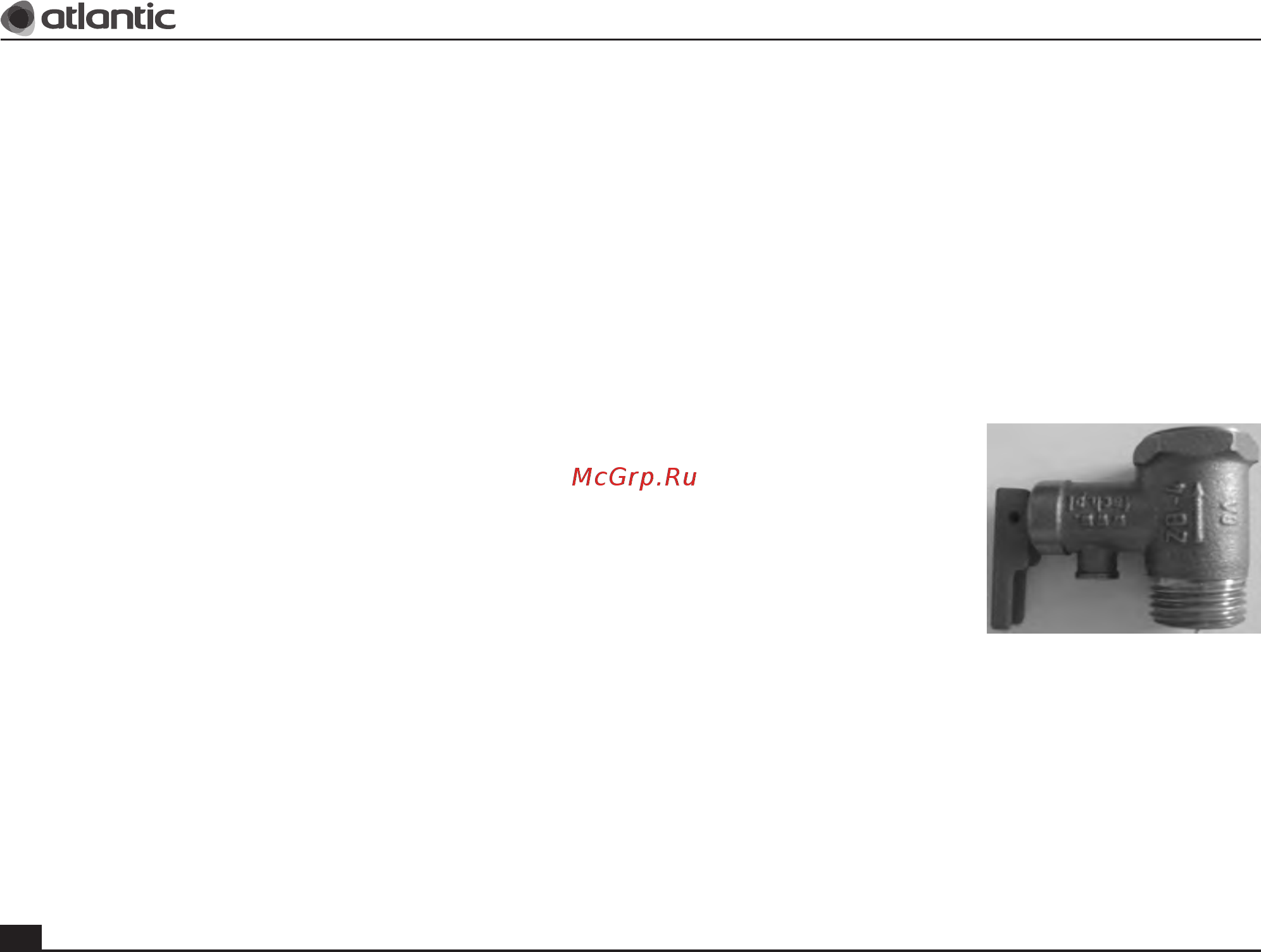

Рис. 2. Зовнішній вигляд
запобіжного клапана
великої кількості води через зливний отвір стравлюючого клапану ( ,вода ня тискуможе ї труб і ця є відкритою ітрякапати з випускно и пристрою зменшен труба ма залишатися до пов )
або стравлювання надлишкового тиску крізь зворотний клапан у стояк холодного водопостачання. Це є нормальним режимом роботи запобіжного клапану.
- атмосферний тиск від 78 до 106 кПа.
5. Наявність магнієвого анода всередині робочого бака ЕВАД, встановленого у передбаченому виробником місці.
4. Комплектація поставки
ЕВАД - 1 шт.,
запобіжний клапан - 1 шт.,
діелектрична муфта - 1 шт. (крім моделей Е-series, EGO),
керівництво з експлуатації - 1 шт.,
упаковка - 1 шт.
5. Будова та принцип дії
ЕВАД складається з двох сталевих баків (рис 1): внутрішнього (робочого) і зовнішнього. Між ними знаходиться теплоізоляційний прошарок з пінополіуретану, що
надає ЕВАД властивості термоса. Для захисту від корозії внутрішня поверхня робочого бака покрита стекло-емаллю. Електричний блок моделей складається з
ТЕНа (мідного трубчатого нагрівального елемента в моделях E-series, O’Pro, EGO O’Pro+ O’ProР, та або керамічного модель Steatite), терморе, , EXPERT TURBO -
EXPERT, TURBOгулятора (штирьового типу в моделях E-series, O’Pro, EGO, O’ProР та O’Pro+ або капілярного - модель Steatite, та O’Pro Square), перемикач
потужності (повна- кнопку натиснуто, пів потужності - кнопку віджато) на моделях Steatite square універсальні та магнієвого анода.
У процесі експлуатації ЕВАД можливе спрацьовування теплового захисту в терморегуляторі внаслідок перепадів напруги в електромережі або перегріву ТЕНа,
викликаного значним утворенням накипу на ньому. Спрацьовування теплового захисту не вважається несправністю та не підлягає усуненню по гарантії.
Відновлення роботи ЕВАД здійснюється споживачем самостійно, для чого необхідно:
- відключити ЕВАД від електромережі;
- викрутити кріпильний шуруп захисної кришки;
- зняти захисну кришку;
- натиснути на кнопку теплового захисту, яка розташована в корпусі терморегулятора (рис. 3 поз. 2).
Після відновлення роботи терморегулятора встановіть на місце захисну кришку та включіть ЕВАД.
Постійне включення кнопки теплового захисту може призвести до виходу з ладу терморегулятора.
4. ЕВАД розраховано на експлуатацію в приміщеннях з такими кліматичними умовами:
- температура навколишнього середовища +10°С - +40°С;
- відносна вологість не більше 80%
