Керівництво з експлуатації ЕВАД
г) модель O’Pro (N4, D400-1-M),
Steatite (N3CM(E), VM 080 D325-2-BC,
S4 CM - горизонтальні.

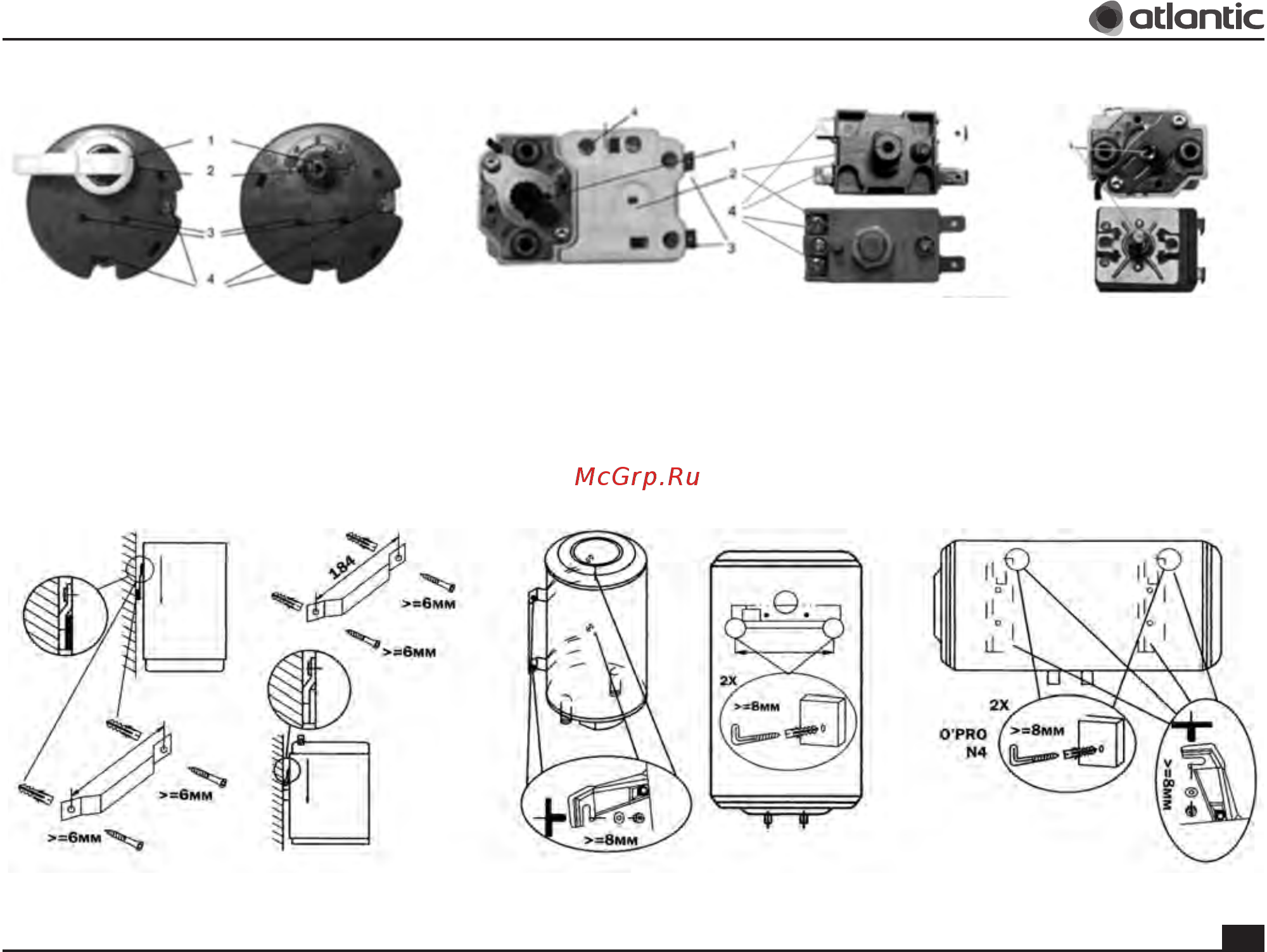

Рис. 4. Кріплення ЕВАД до стіни
a) модель O’pro
(PC, S3S), Steatite (S3C)
б) модель O’Pro
(PC 10SB/15S)
в) модель E-series (N4E ), O’Pro (N4), EGO (D400-1-M),, N4L
O’ProР,
O’Pro+ (D 400-1 M), Steatite (N3CM(E), S4 CM - вертикальні),
Steatite (N4C (E), D400-2-BC 2 ),, D325- -BC EXPERT, TURBO
1 - регулятор температури, 2 - Кнопка теплового захисту, 3 - Гнізда підключення сигнальної лампи, 4 - Клеми підключення до електроенергії
Рис. 3. Зовнішній вигляд терморегулятора
а) Модель O’ProР, О’Pro
(N4, D 400-1-M, HM, PC)
б) Модель E-series (N4E ),, N4L
EGO (D400-1-M)
в) Модель Steatite
(N3 CME, N4C (E))
г) модель O’Pro (S3S),
EXPERT,
,TURBO
Steatite
(S3C, S4CM, D400-2-BC 2- ), D325- BC
д) модель O’Pro (S3S),
, SteatiteEXPERT, TURBO
(S3C, S4CM, D400-2-BC ), D325-2-BC
6.1 Кріплення до стіни
ЕВАД кріпиться на капітальну стіну або іншу конструкцію, яка здатна витримати вагу ЕВАД з водою. Для кріплення необхідно використовувати шурупи
з костилеподібною голівкою. Кріпильні шурупи повинні забезпечити надійне кріплення ЕВАД до стіни таким чином, щоб кріпильний кронштейн ЕВАД
щільно прилягав до вертикальної поверхні. Розміри шурупів: діаметр 8-10 мм, довжина 80-100 мм.
Для моделей O’Pro (PC, S3S) використовуйте шурупи діаметром 6 мм. довжиною 60-80 мм.
Приклади кріплення дивіться на рис. 4.
6. Кріплення, підключення, запуск
Увага! Для запобігання нещасних випадків всі роботи з встановлення, підключення, ремонту та обслуговування ЕВАД мають виконуватися
лише кваліфікованими спеціалістами.
