Gorenje GBFU 150 B6 328509 [14/20] Branşarea la reţeaua electrică
![Gorenje GBFU 150 B6 328509 [14/20] Branşarea la reţeaua electrică](/views2/1168749/page14/bge.png)
14

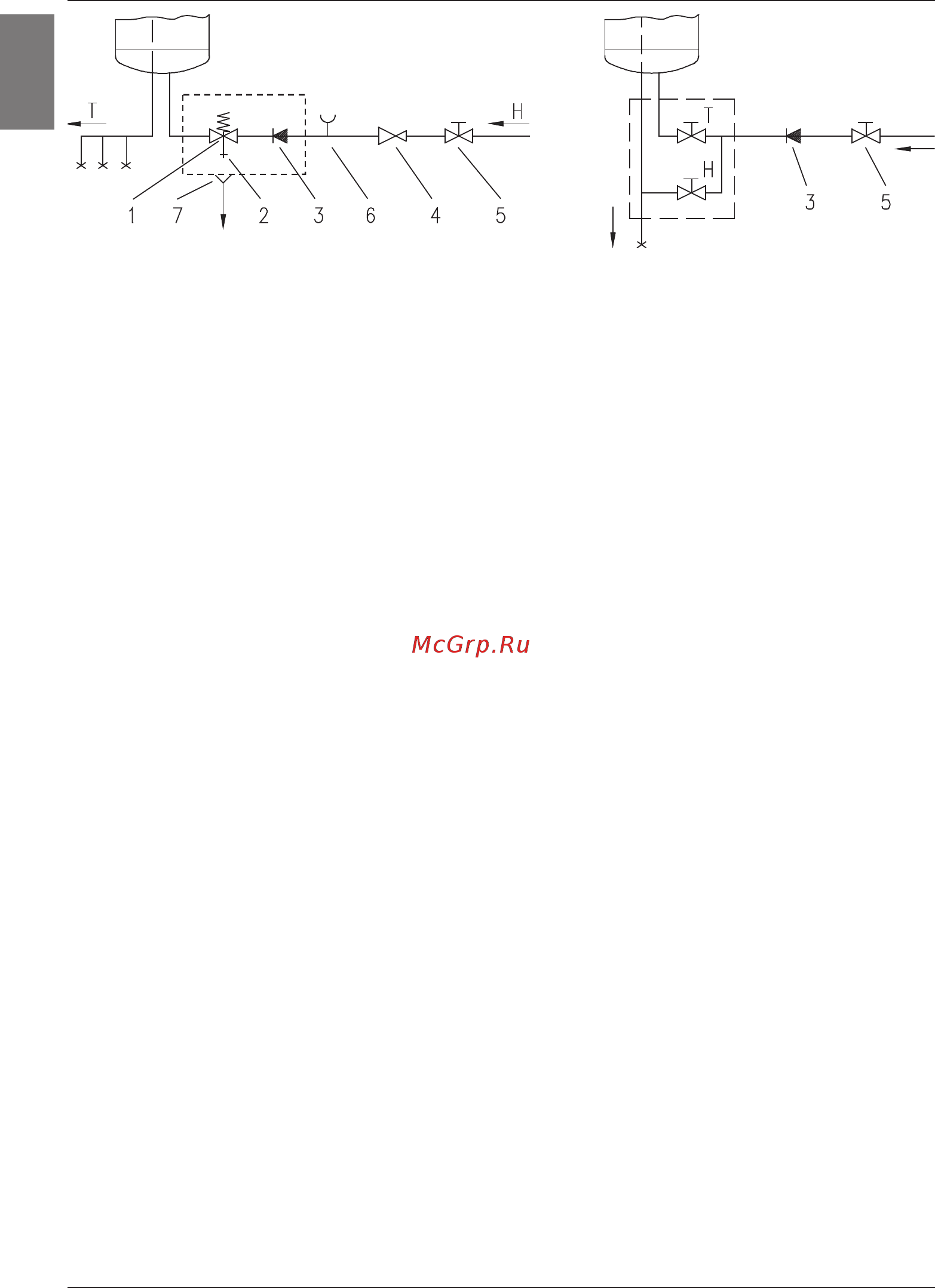

Legenda:
1 - Ventil de siguranţă 6 - Accesoriu de încercare
2 - Ventil de testare 7 - Scurgere racordată la canalizare
3 - Ventil de reţinere (la canalul colector)
4 - Ventil de reducere a presiunii H - Apă rece
5 - Robinet de închidere T - Apă caldă
Sistemul închis (sub presiune) Sistemul deschis (fără presiune)
Nu este permisă montarea unui robinet de închidere între boiler şi ventilulde
siguranţă reductor de presiune, întrucât aceasta ar împiedicafuncţionarea
acestuia din urmă.
Boilerul poate branşat la instalaţia domestică de alimentare cu apă fără ventilul de reducere,
dacă presiunea din reţea este mai mică de 0,5 MPa. Dacă presiunea din reţea depăşeşte 1,0
MPa, vor trebui montate două ventile de reducere unul după altul.
Înainte de a branşat la reţeaua electrică, boilerul va trebui obligatoriu umplut cu apă. la
prima umplere se va deschide robinetul de apă caldă al bateriei. Boilerul este umplut atunci
când apa începe să curgă prin ţeava bateriei.
BRANŞAREA LA REŢEAUA ELECTRICĂ
Înainte de conectarea la reţeaua electrică, la boiler va trebui montat un cablu de branşare, de
aceea va trebui scos capacul de protecţie din plastic. Acest lucru sa va face prin îndepărtarea
plăcuţei aate în partea anterioară a capacului. Plăcuţa poate demontată prin introducerea,
cu precauţie, a şurubelniţei în despicătura dintre plăcuţa inserată şi apărătoarea de protecţie,
slăbind mai întâi şuruburile aate lângă butonul termostatului, apoi cele din partea opusă.
Când plăcuţa este degajată prin deşurubare parţială în ambele părţi, ea va putea scoasă
cu mâna. Pentru a scoate capacul de protecţie din plastic va trebui dat la o parte şi butonul
termostatului şi vor trebui deşurubate cele două şuruburi de strângere. Montarea la loc a
capacului de protecţie din plastic descurge în ordine inversă.
Branşarea boilerului la reţeaua electrică trebuie efectuată în conformitate cu normele
valabile pentru instalaţiile electrice. Întrucât boilerul nu este prevăzut cu elemente care să-l
separe în mod permanent de reţeaua electrică, este necesar ca la realizarea legăturii prin
cablu între acesta şi instalaţia permanentă de electricitate să e montat un comutator care
înrerupe alimentarea ambilor poli şi la care distanţa dintre contactele deschise este este de
minim 3 mm.
ATENŢIE: Este obligatorie deconectarea din reţeaua electrică a boilerului înaintea
ecărei intervenţii tehnice în interiorul acestuia !
RO
