Dantex RK-24 SSI SPACE INVERTER [12/48] Описание иконок на жк дисплее
![Dantex RK-24 SSI SPACE INVERTER [12/48] Описание иконок на жк дисплее](/views2/1446280/page12/bgc.png)
Цветной светодиодный индикатор режима работы
Белый индикатор режима охлаждения (W)
Красный индикатор режима обогрева (R)
(только для моделей с тепловым насосом)
Оранжевый индикатор режима осушения (G)
Содержимое индикации или расположение могут отличаться от Рисунков
выше, пожалуйста, ориентируйтесь на фактические данные агрегата

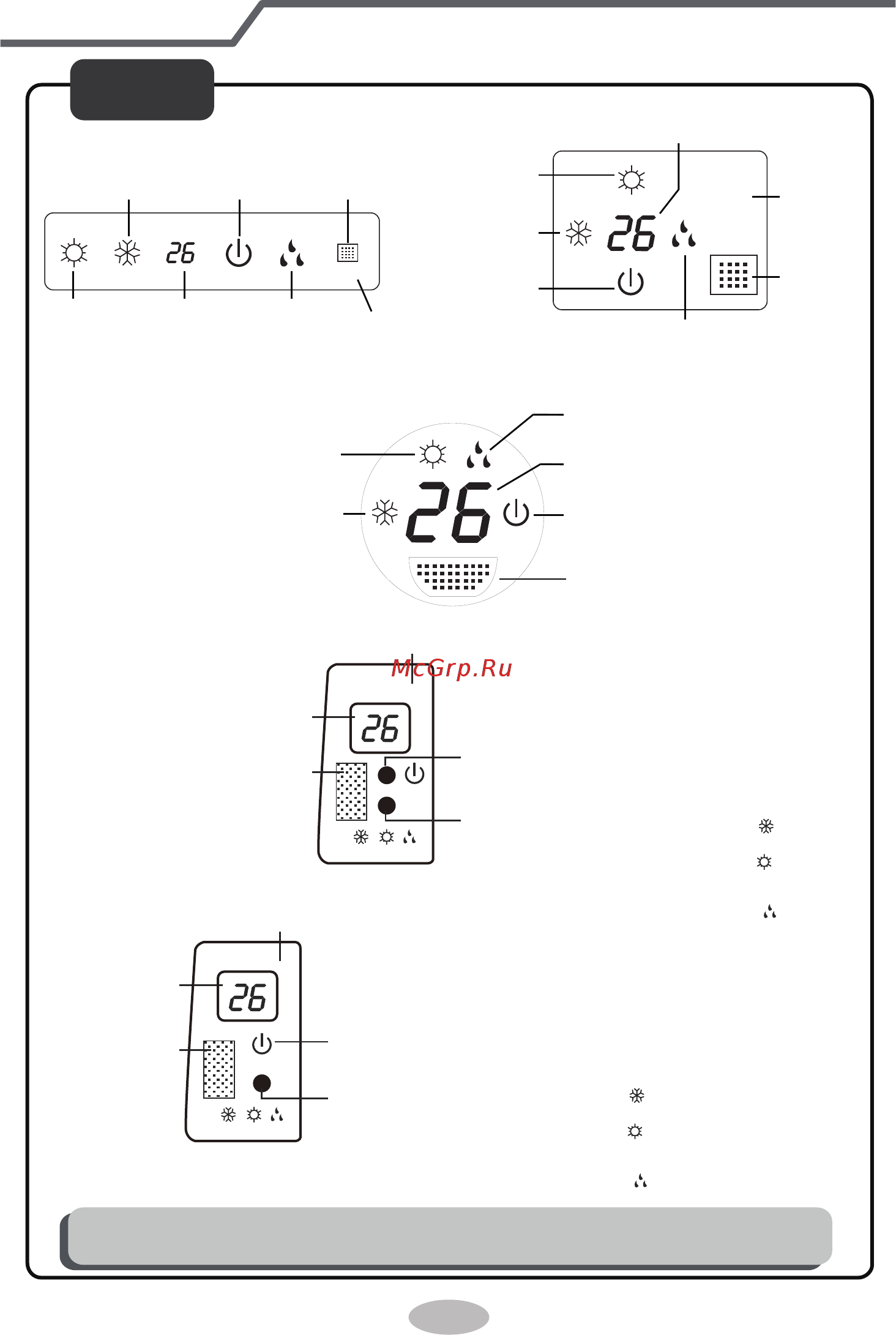

Дисплей
W R G
W R O
Индикатор
охлаждения
Для некоторых моделей:
Для некоторых моделей:
Для некоторых моделей:
Для некоторых моделей:
Для некоторых моделей:
G
W
R
8
Описание иконок на ЖК-дисплее
Индикатор
электропитания
Приемник
сигнала
Индикатор
обогрева
Индикатор
температуры
Индикатор
осушения
ЖК-дисплей
Индикатор
обогрева
Индикатор
охлаждения
Индикатор
электропитания
Индикатор
температуры
ЖК-дисплей
Приемник
сигнала
Индикатор
осушения
Индикатор
обогрева
Индикатор
охлаждения
Индикатор
осушения
Индикатор
температуры
Индикатор
электропитания
Приемник
сигнала
ЖК-дисплей
Приемник
сигнала
Индикатор
температуры
Цветной светодиодный индикатор электропитания
Зеленый индикатор статуса ВКЛ
Красный индикатор статуса ВЫКЛ (OFF)
ЖК-дисплей
Приемник
сигнала
Индикатор
температуры
Цветной светодиодный индикатор режима работы
Белый индикатор режима охлаждения (W)
Красный индикатор режима обогрева (R)
(только для моделей с тепловым насосом)
Оранжевый индикатор режима осушения (O)
W
R
Цветной светодиодный индикатор электропитания
Зеленый индикатор статуса ВКЛ
Красный индикатор статуса ВЫКЛ (OFF)
O
