ДЛЯ КВ
«РОКОКО 60/90».
«Ар-Деко 60», «ПЕРГОЛА 60», «АМПИР 90», «ГРИЛЬЯЖ 90», «КАПЕЛЛА 90»,
6 ПОДГОТОВКА К РАБОТЕ
рис. 4
6.1 Всегда устанавливайте кухонную вытяжку над центральной частью вароч-
ной панели!
- разметьте линию установки нижней части вытяжки над плитой (рис. 1) и осевую
вертикальную линию по центру участка, предусмотренного для установки вытяжки.
6.2 Для вытяжек «Ампир 60 , «Грильяж 60 «Капелла 60 , «Пирамида 90 .
Прежде чем навесить вытяжку, установите фальштрубу (рис. 4).
Отверните винты - 1, которые крепят верхнее обрамление - 2.
Установите фальштрубу - 3 на обрамление и прикрепите обрамление вместе с
фальштрубой.
» », » »
6.3 Установка кухонных вытяжек (кроме «Пирамиды 90 :
- разметьте линию на расстоянии «Е» от нижней части вытяжки;
- на этой линии, разметьте центры отверстий для крепления ее на стене так, чтобы размер «А» был поде-
лен пополам относительно осевой линии;
- просверлите отверстия ( размер «А») для установки дюбелей Ø8х40 мм и забейте их;
- вверните два самонарезающих винта;
- перед установкой вытяжки снимите алюминиевый фильтр, для этого нажмите на пружинный замок на
фильтре и потяните фильтр вниз и на себя (рис. 5);
- навесьте вытяжку через отверстия типа «замочная скважина»;
- разметьте центры отверстий для дополнительного крепления вытяжки (размер «Б»);
- снимите вытяжку и просверлите отверстия (размер «Б») для дюбелей Ø8х40 мм и забейте их;
- навесьте вытяжку и дополнительно закрепите ее двумя винтами самонарезающими (размер «Б»)*;
- установите фильтр.
»)
Наименование
А(мм)
Б(мм)
Е(мм)
Ампир 60П-650-П3Г
235
290
615
Ар-Деко 60П-700-П3Г
200
250
545
Грильяж 60П-700-П3Г
235
290
590
Капелла 60П-700-П3Г
235
290
625
Пергола 60П-700-Э4Г
170
300
560
Рококо 60П-700-П3Г
140
200
585
Ампир 90П-700-П3Г
230
380
570
Грильяж 90П-700-П3Г
230
380
560
Капелла 90П-700-П3Г
230
380
580
Пирамида 90П-700-П3Г
-
320
250
Рококо 90П-700-П3Г
230
380
545
ТАБЛИЦА 2

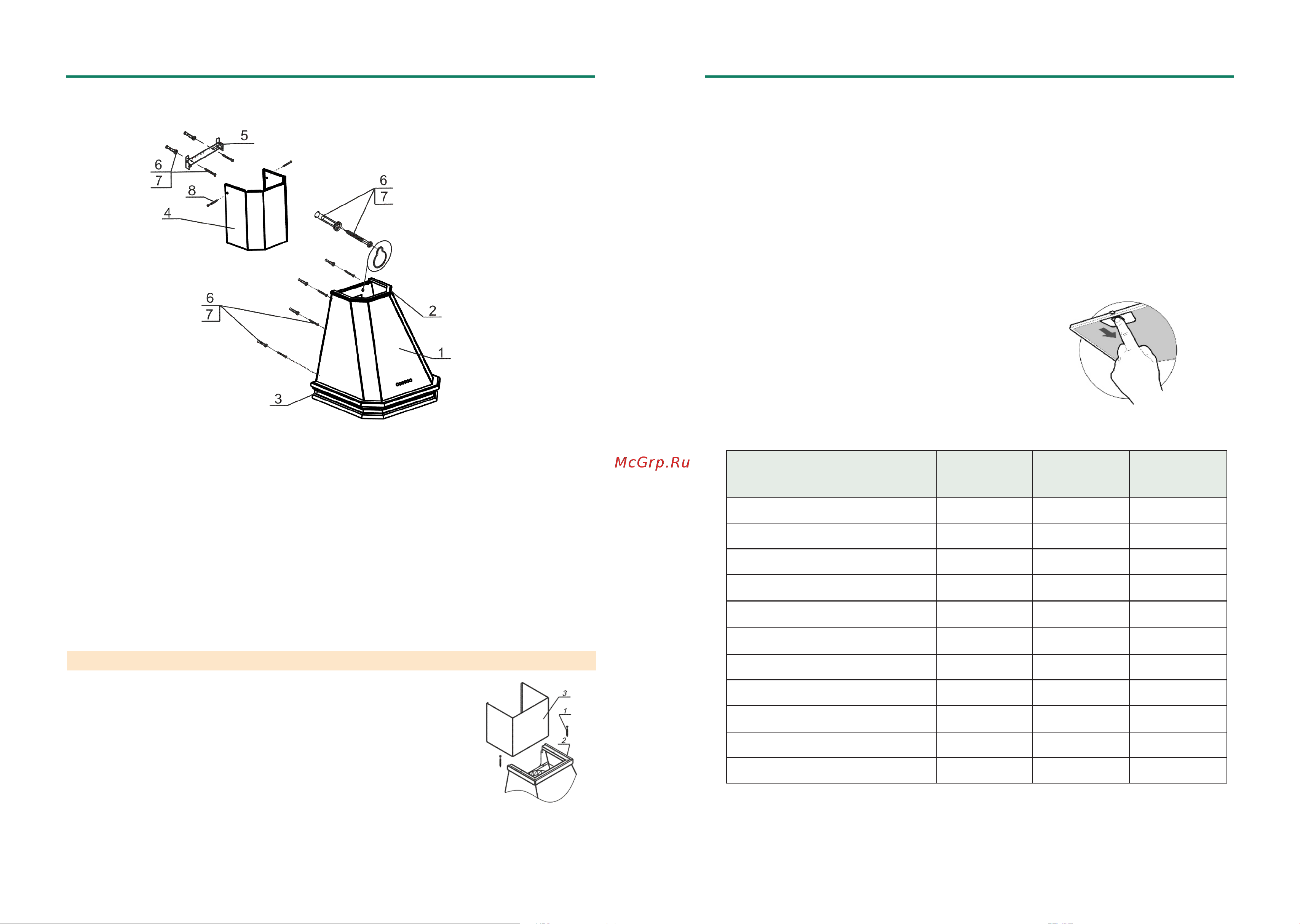

рис. 3А
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ
1 Корпус вытяжки в комплекте с вентилятором,
устройством управления и освещения, фильтром.
2*- Верхнее деревянное обрамление.
3* Нижнее деревянное обрамление.
4 Фальштруба.
5 Кронштей для фальштрубы.
6, 7 Дюбели Ø8х40 мм и винты самонарезающие 4,2х41 мм
для крепления вытяжки к стене.
8 Винты самонарезающие 3,5х11 для крепления фальштру
бы к кронштейну.
*- для всех, кроме КВ « Ар-Деко 60П-700-П3Г»
* - вытяжки «Ампир 90 , «Ар-Деко», «Грильяж 90 , «Капелла
90 , «Пергола 60 ,«Рококо 90
» »
» » » навесить вместе с вложенной
фальштрубой
рис. 5
АМПИР • АР-ДЕКО ГРИЛЬЯЖ • • КАПЕЛЛА • ПЕРГОЛА • ПИРАМИДА• РОКОКО
