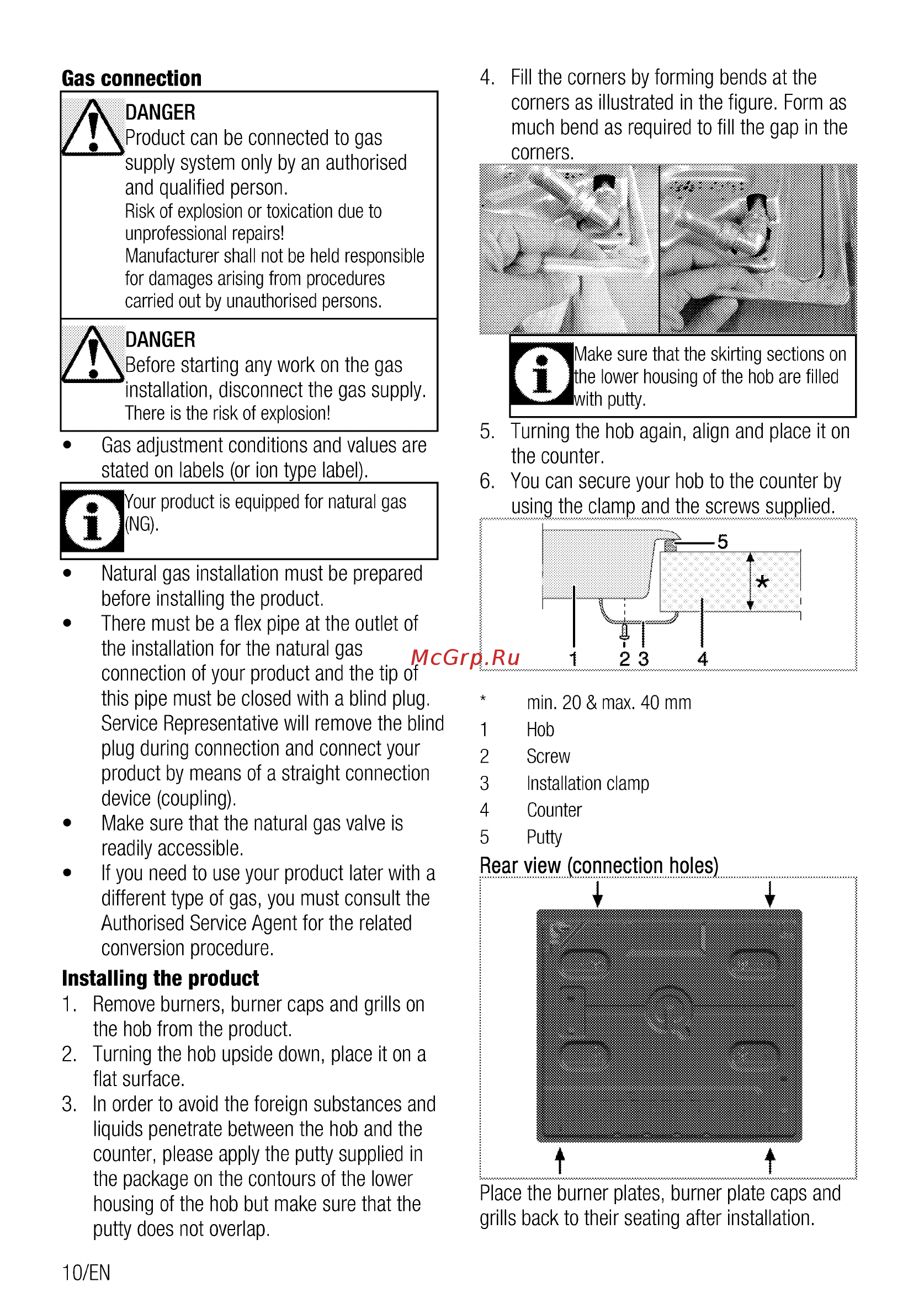

Gas connection n DANGER Product can be connected to gas supply system only by an authorised and qualified person 4 Fill the corners by forming bends at the corners as illustrated in the figure Form as much bend as required to fill the gap in the corners Risk of explosion or toxicatlon due to unprofessional repairs Manufacturer shall not be held responsible for damages arising from procedures carried out by unauthorised persons B DANGER Before starting any work on the gas installation disconnect the gas supply There is the risk of explosion Gas adjustment conditions and values are stated on labels or ion type label E Your product Is equipped for natural gas NG Natural gas installation must be prepared before installing the product There must be a flex pipe at the outlet of the installation for the natural gas connection of your product and the tip of this pipe must be closed with a blind plug Service Representative will remove the blind plug during connection and connect your product by means of a straight connection device coupling Make sure that the natural gas valve is readily accessible If you need to use your product later with a different type of gas you must consult the Authorised Service Agent for the related conversion procedure 5 Turning the hob again align and place it on the counter 6 You can secure your hob to the counter by using the clamp and the screws supplied min 20 max 40 mm 1 Hob 2 Screw 3 Installation clamp 4 Counter 5 Putty Rear view connection holes Installing the product 1 Remove burners burner caps and grills on the hob from the product 2 Turning the hob upside down place it on a flat surface 3 In order to avoid the foreign substances and liquids penetrate between the hob and the counter please apply the putty supplied in the package on the contours of the lower housing of the hob but make sure that the putty does not overlap 10 EN Place the burner plates burner plate caps and grills back to their seating after installation
