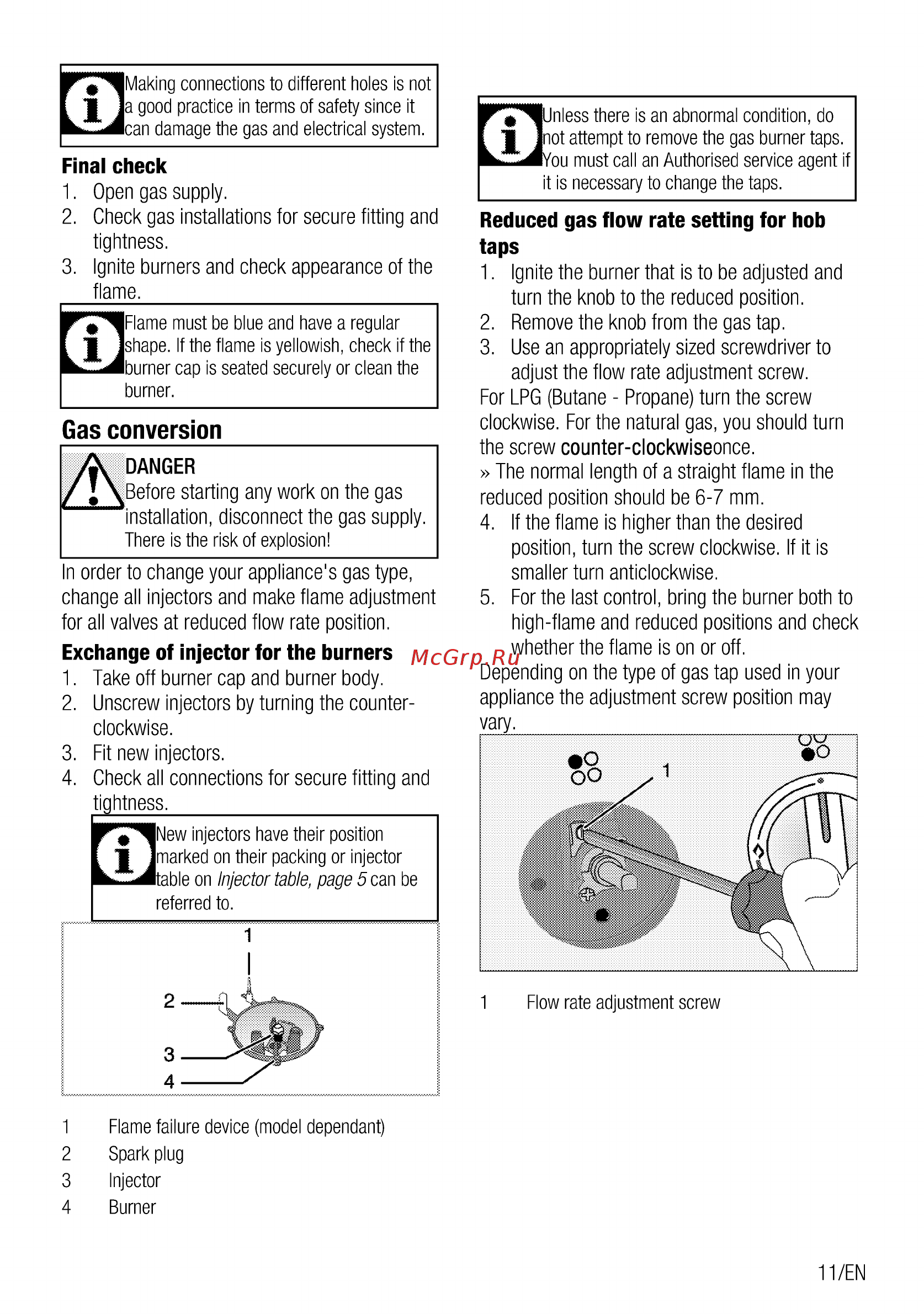

Making connections to different holes is not a good practice in terms of safety since it can damage the gas and electrical system Final check 1 Open gas supply 2 Check gas installations for secure fitting and tightness 3 Ignite burners and check appearance of the flame ___________________________ IF W must be blue and have a regular L 1 Jshape If the flame is yellowish check if the burner cap is seated securely or clean the burner Gas conversion B DANGER Before starting any work on the gas installation disconnect the gas supply There is the risk of explosion In order to change your appliance s gas type change all injectors and make flame adjustment for all valves at reduced flow rate position Exchange of injector for the burners 1 Take off burner cap and burner body 2 Unscrew injectors by turning the counter clockwise 3 Fit new injectors 4 Check all connections for secure fitting and tightness E 1 2 3 4 B nless there is an abnormal condition do ot attempt to remove the gas burner taps ou must call an Authorised service agent If is necessary to change the taps Reduced gas flow rate setting for hob taps 1 Ignite the burner that is to be adjusted and turn the knob to the reduced position 2 Remove the knob from the gas tap 3 Use an appropriately sized screwdriver to adjust the flow rate adjustment screw For LPG Butane Propane turn the screw clockwise For the natural gas you should turn the screw counter clockwiseonce The normal length of a straight flame in the reduced position should be 6 7 mm 4 If the flame is higher than the desired position turn the screw clockwise If it is smaller turn anticlockwise 5 For the last control bring the burner both to high flame and reduced positions and check whether the flame is on or off Depending on the type of gas tap used in your appliance the adjustment screw position may tew injectors have their position narked on their packing or injector able on Injector table page 5 can be eferred to Flame failure device model dependant Spark plug Injector Burner 11 EN
