Liebherr SBSesf 7212 [4/6] Ввод в работу

Liebherr SBSesf 7212 [4/6] Ввод в работу

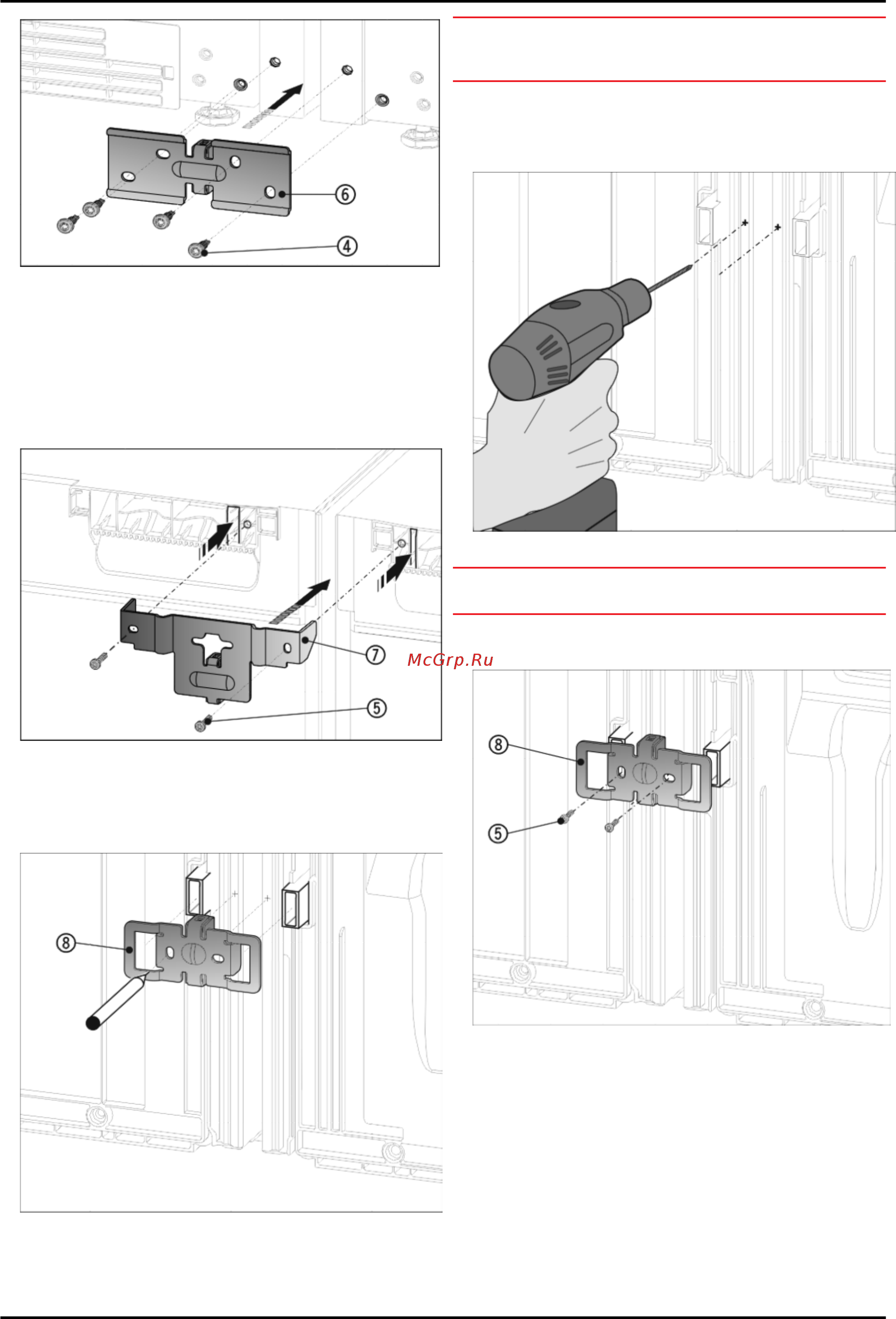

Fig. 8

u

Снимите имеющиеся крышки.

u

Надвинуть угол

Fig. 8 (6)

с помощью распорной детали

между устройствами и слегка прикрутить 4 винтами

Fig. 8 (4)

.

u

В случае необходимости выровняйте устройства

заново.

u

Теперь крепко затяните винты сверху и снизу.

С задней стороны устройства сверху:

Fig. 9

u

Надвинуть угол

Fig. 9 (7)

с помощью распорной детали

между устройствами и накладками в крышку устрой-

ства. Прикрутите 2 винтами

Fig. 9 (5)

.

С задней стороны устройства снизу:

Fig. 10

ВНИМАНИЕ

Предварительно просверлить отверстия для винтового

соединения!

u

Надвинуть угол

Fig. 10 (8)

выемками через гнездо для

пристенных распорок

u

Отметить штифтом положение отверстий для сверления

u

Снова снимите угол.

Fig. 11

ВНИМАНИЕ

Просверлить только лист! Глубина сверления ок. 1 мм.

u

Просверлить сверлом 3 мм и зачистить от заусениц

отверстия для винтов.

Fig. 12

u

Повторно надвинуть угол

Fig. 12 (8)

выемками через

гнездо для пристенных распорок.

u

Прикрутите 2 винтами

Fig. 12 (5)

.

Перед установкой верхней и нижней планки из нержа-

веющей стали сведите обе перемычки вместе по всей

длине. Так планки легче войдут в зазор. Для вдавливания

планок используйте мягкую ткань, чтобы не допустить

образования вмятин на их поверхности. Планки следует

вдавливать аккуратно и прямо, чтобы получить опти-

мальное соединение.

Ввод в работу

4 * Наличие в зависимости от модели и комплектации
