Liebherr SBNes 4265 [10/34] Отсоединение кабельного разъема

ОСТОРОЖНО

Опасность защемления складывающимся шарниром!

Зафиксировать предохранитель.

Зафиксировать предохранитель в отверстии.

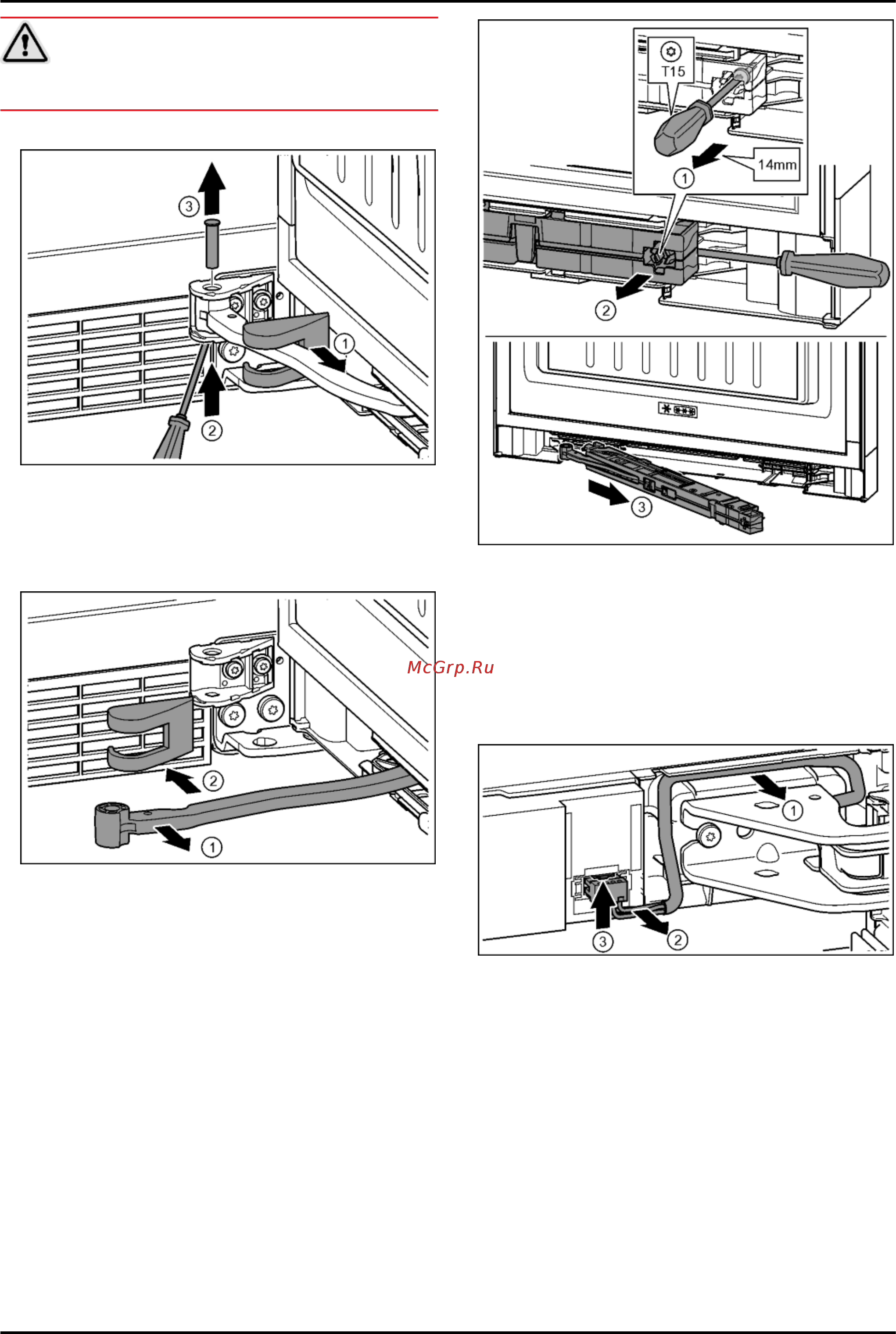

Fig. 14

Снять крышку опорного кронштейна и переместить

вдоль шарнира.

Fig. 14 (1)

Рукой или отверткой приподнять палец снизу.

Fig. 14 (2)

Вставить отвертку под головку пальца и вытащить его.

Fig. 14 (3)

Fig. 15

Повернуть шарнир в направлении двери.

Fig. 15 (1)

Снять крышку опорного кронштейна.

Fig. 15 (2)

Fig. 16

Ослабить винт на узле амортизатора с помощью

отвертки T15 примерно на 14 мм.

Fig. 16 (1)

Переместить отвертку со стороны ручки за узел аморти-

затора. Повернуть узел вперед.

Fig. 16 (2)

Вытащить узел амортизатора.

Fig. 16 (3)

Отложить узел амортизатора закрывания двери в

сторону.

4.3.3 Отсоединение кабельного разъема

Fig. 17

Осторожно освободить кабель над опорным крон-

штейном из направляющей.

Fig. 17 (1)

Аккуратно вытянуть жилы кабеля из канала.

Fig. 17 (2)

Прижать соединительную накладку вверх и осторожно

вынуть штекер.

Fig. 17 (3)

Ввод в работу

10 * Наличие в зависимости от модели и комплектации
