a b c M
~ 1100 мм ~ 700 мм ~ 110 мм Электромагнитный
клапан
- Значение давления воды должно составлять от
0,15 мПа до 0,6 мПа (1,5 бар - 6 бар).
- Подвод воды к устройству должен осуществляться
через трубопровод холодной воды, который соответ-
ствует предписаниям по рабочему давлению и гигиени-
ческим нормам.
Используйте шланг из высококачественной стали,
входящий в комплект поставки (длина 1,5 м). Не исполь-
зуйте старые шланги повторно. В качестве дополни-
тельного оборудования можно получить шланг-удлини-
тель 3 м. Устанавливать его разрешается только специа-
листу.
В фитинге шланга находится приемный фильтр с уплот-
нением.
- В месте подсоединения шлангопровода к системе домо-
вого водоснабжения необходимо предусмотреть
запорный кран, чтобы в случае необходимости можно
было перекрыть подачу воды.
- Все приборы и устройства для подвода воды должны
соответствовать предписаниям, действующим в стране
использования.
- При установке не допускается повреждение или переги-
бание линии подачи воды.

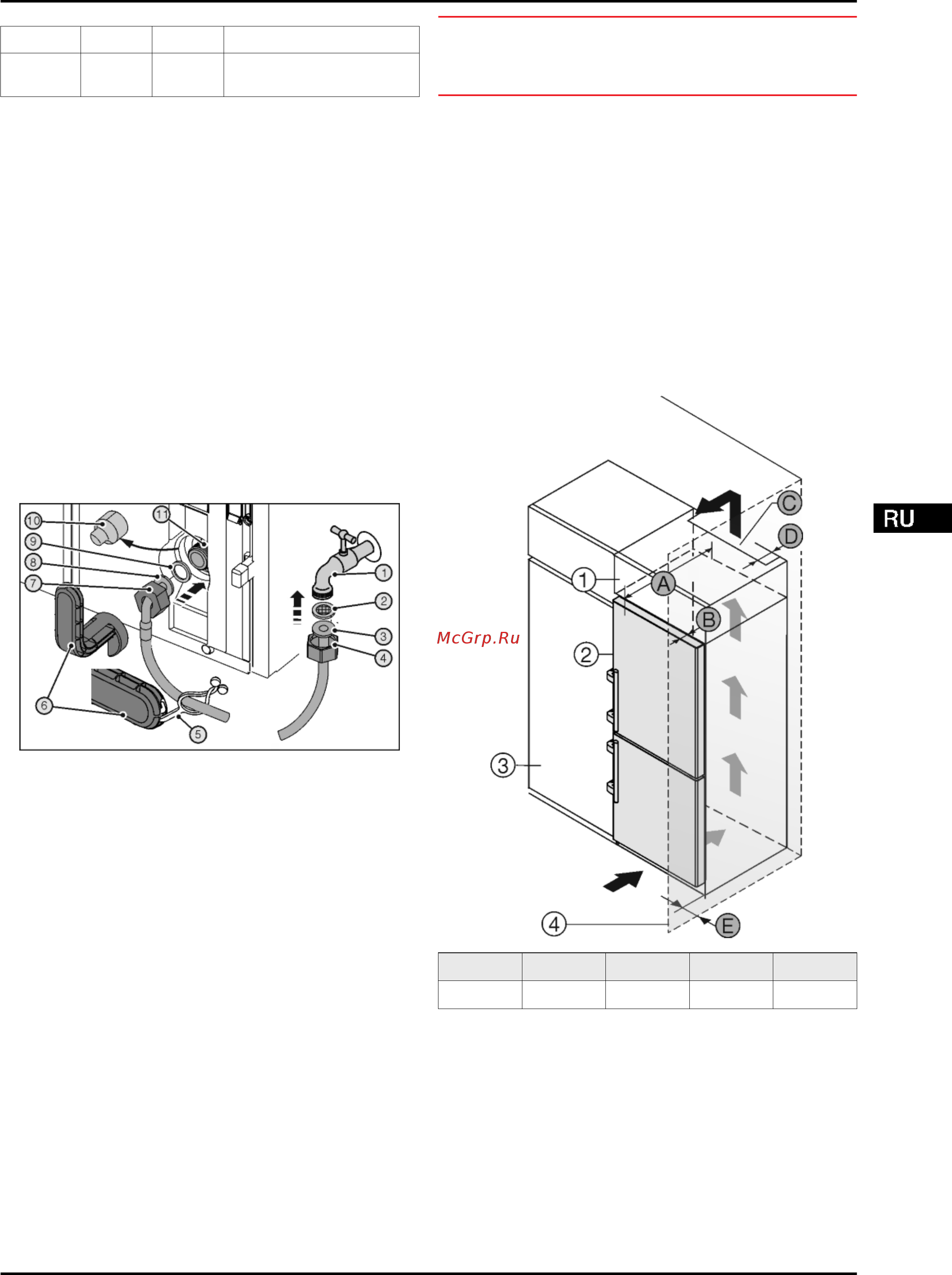

Fig. 41
Электромагнитный клапан находится внизу на обратной
стороне устройства. Он оснащен метрической резьбой
R3/4.
Для специалистов:
Для подключения шланга из высококачественной стали
должен быть доступ к обратной стороне устройства:
u
До конца сдвинуть гайку
Fig. 41 (4)
через прямой конец
шланга
Fig. 41 (3)
и удерживать.
u
Вставить ситовую ловушку
Fig. 41 (2)
в гайку
Fig. 41 (4)
.
w
Ситовая ловушка
Fig. 41 (2)
прилегает к прямому концу
шланга
Fig. 41 (3)
и слегка поддерживается.
u
Подсоедините к запорному крану
Fig. 41 (1)
гайку
Fig. 41 (4)
с расположенной на прямом конце шланга
Fig. 41 (3)
ситовой ловушкой
Fig. 41 (2)
.
u
Временным открытием запорного крана
Fig. 41 (1)
подачи воды удалить воздух из водопровода и запол-
нить водой. Шланг для этого держать в ведре.
u
Снять крышку
Fig. 41 (10)
.
u
До конца сдвинуть гайку
Fig. 41 (7)
через конец шланга
в виде угла
Fig. 41 (8)
и удерживать.
u
Смочить уплотнение
Fig. 41 (9)
и вдавить в гайке
Fig. 41 (7)
на конце шланга в виде угла
Fig. 41 (8)
.
w
Уплотнение
Fig. 41 (9)
прилегает к концу шланга в виде
угла
Fig. 41 (8)
и слегка поддерживается.
ВНИМАНИЕ
Опасность повреждения витков резьбы электромагнит-
ного клапана
u
Осторожно одеть гайку и навинтить на резьбу.
u
Подсоедините к электромагнитному клапану
Fig. 41 (11)
гайку
Fig. 41 (7)
с расположенным на
изогнутом в виде угла конце шланга
Fig. 41 (8)
уплотне-
нием
Fig. 41 (9)
.
u
Затяните подключения с помощью вспомогательного
инструмента
Fig. 41 (6)
по часовой стрелке, пока не
будет достигнут максимальный момента затяжки и
вспомогательный инструмент
Fig. 41 (6)
начнет прокру-
чиваться.
u
Откройте запорный кран
Fig. 41 (1)
системы подвода
воды и проверьте герметичность всей водяной системы.
u
Зацепить накладку
Fig. 41 (5)
в вспомогательном
инструменте
Fig. 41 (6)
и для хранения закрепить на
шланге из высококачественной стали.
4.5 Установка в кухонную стенку
Fig. 42
A [мм] B [мм]
C [cм
2
]
D [мм] E [мм]
665
x
65 мин. 300 мин. 50 мин. 46
x
При использовании пристенных распорок этот размер
увеличивается на 15 мм (см. 4.2) .
Эти размеры действительны для угла открывания 90 °.
Расстояния зависят от угла открывания.
Набор для ограничения угла открытия дверей на 90° в
устройствах с амортизацией закрытия можно получить
через сервисную службу.
Устройство может быть окружено кухонными шкафами.
Чтобы уравнять устройство
Fig. 42 (2)
по высоте с
кухонной стенкой, можно установить над устройством
дополнительный шкафчик
Fig. 42 (1)
.
Ввод в работу
* Наличие в зависимости от модели и комплектации 19
